技术摘要：

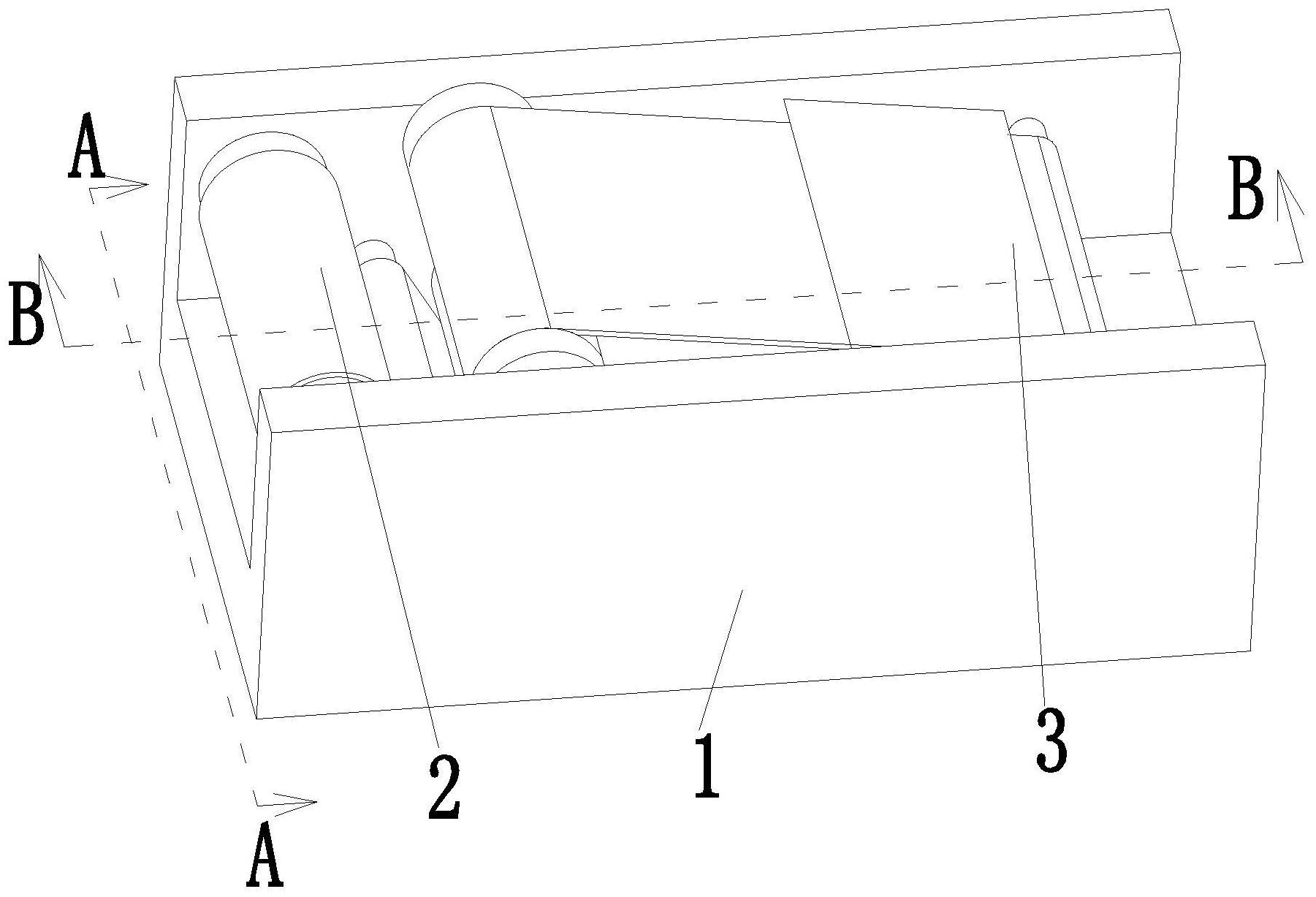

本发明涉及一种抗菌保鲜膜生产灭菌消毒系统及方法，包括底座、导膜单元和灭菌单元，所述的底座前端内壁上设置有导膜单元，本发明通过在对保鲜膜进行消毒作业和烘干作业之间增加一次擦拭作业，从而去除保鲜膜上聚集的大量消毒液，防止烘干时在保鲜膜上产生色差，从而解  全部
背景技术：
市场上出售的绝大部分保鲜膜和常用的塑料袋都是以乙烯母料为原材料，根据乙 烯母料的不同种类，保鲜膜可分为三大类。第一种是聚乙烯，简称PE，这种材料主要用于食 品的包装，我们平常买回来的水果、蔬菜用的这个膜，包括在超市采购回来的半成品都用的 是这种材料；第二种是聚氯乙烯，简称PVC，这种材料也可以用于食品包装，但它对人体的安 全性有一定的影响；第三种是聚偏二氯乙烯，简称PVDC，主要用于一些熟食、火腿等产品的 包装。 在生产的过程需要对保鲜膜进行消毒灭菌处理，在消毒灭菌处理过程中存在以下 问题：一、在对保鲜膜进行消毒处理后，如果对保鲜膜立即进行烘干处理的话，会使保鲜膜 表面消毒液聚集的区域产生明显的色差，从而使得保鲜膜品相不佳，质量低下；二、对保鲜 膜进行烘干的过程中往往会使保鲜膜温度较高，在高温时对保鲜膜进行收卷作业的话，待 保鲜膜冷却后，保鲜膜会收缩，从而造成保鲜膜辊紧绷错位，从而使得得保鲜膜品相不佳， 质量低下。
技术实现要素：
本发明的目的在于提供一种抗菌保鲜膜生产灭菌消毒系统及方法，具有擦拭后烘 干以及烘干后降温等优点，解决了上述中存在的问题。 为了实现上述目的，本发明采用以下技术方案来实现：一种抗菌保鲜膜生产灭菌 消毒系统，包括底座、导膜单元和灭菌单元，所述的底座前端内壁上设置有导膜单元，底座 下端内壁上设置有灭菌单元；导膜单元带动保鲜模进给，灭菌单元对保鲜膜进行消毒、擦 拭、烘干、灭菌、降温等处理。 所述的导膜单元包括上料辊、张紧机构、消毒辊、导向辊、收卷电机、收卷辊和保鲜 膜，上料辊通过轴承设置在底座前端内壁左侧，张紧机构设置在底座后端内壁上，消毒辊通 过轴承设置在底座前端内壁中部，导向辊通过轴承均匀设置在底座后端内壁上，底座后端 内壁内开设有电机腔，电机腔后端内壁上通过电机座设置有收卷电机，收卷辊通过轴承设 置在底座前端内壁上方，收卷电机输出端通过联轴器连接有收卷辊的后端，上料辊、消毒 辊、导向辊和收卷辊的外壁上套设有保鲜膜；收卷电机通过收卷辊带动保鲜膜进给并收卷， 张紧机构维持保鲜膜处于张紧状态，消毒辊将保鲜膜导向消毒池，导向辊对保鲜膜的走向 进行导向。 所述的灭菌单元包括消毒池、支撑架、擦拭机构、烘干机构、酒精池、驱动水泵和雾 化装置，消毒池开设在底座下端内壁上，底座前后两端之间设置有支撑架，底座前端内壁上 下对称设置有擦拭机构，支撑架右端设置有烘干机构，支撑架上端开设有酒精池，支撑架上 4 CN 111603591 A 说　明　书 2/4 页 端设置有驱动水泵，支撑架上端设置有雾化装置，驱动水泵通过水管与酒精池相连接，雾化 装置通过水管与驱动水泵相连接；通过消毒池内的消毒液对保鲜膜进行消毒作业，通过擦 拭机构将保鲜膜上下两面聚集的水分去除，再通过烘干机构将残留的水分用热风吹干，驱 动水泵将酒精池内的酒精导入雾化装置，雾化装置将酒精喷射在保鲜膜上下两面，酒精对 保鲜膜上下两面进行消毒，并通过酒精蒸发时吸热的效果对保鲜膜进行降温。 所述的擦拭机构包括辅助电机、半齿轮、旋转齿轮、挤水架、分隔板、吸水海绵、驱 动气缸和挤压辊，电机腔后端内壁右侧通过电机座设置有辅助电机，辅助电机输出端设置 有半齿轮，旋转齿轮通过轴承设置在电机腔后端内壁上，半齿轮通过啮合方式与旋转齿轮 相连接，挤水架设置在底座前后两端内壁之间，旋转齿轮前端设置有分隔板，分隔板上端两 端对称设置有吸水海绵，驱动气缸设置在挤水架右端内壁上，驱动气缸左端设置有挤压辊。 辅助电机通过半齿轮和旋转齿轮带动分隔板间隔旋转半周，从而带动分隔板上下两端的吸 水海绵换边，在通过驱动气缸带动挤压辊向左挤压吸水海绵，将吸水海绵内的消毒液进行 除去，从而使得吸水海绵始终保持良好的吸水性能，从而防止保鲜膜上下两面聚集大量的 水分。 作为本发明的一种优选方案，所述的张紧机构包括张紧辊、摩擦套筒、摩擦垫和配 合齿，张紧辊通过轴承从左往右均匀设置在底座后端内壁上，底座后端内壁上从左往右均 匀设置有摩擦套筒，摩擦套筒内壁上沿轴向均匀设置有摩擦垫，张紧辊外壁上沿轴向均匀 设置有配合齿。通过摩擦垫和配合齿之间的咬合，增加了张紧辊和摩擦套筒之间的摩擦力 度，从而使得保鲜膜进给时保持张紧状态。 作为本发明的一种优选方案，所述的配合齿和摩擦垫通过间隔方式排列分布。 作为本发明的一种优选方案，所述的烘干机构包括烘干架、气压泵、加热器、连接 管道和导风口，烘干架设置在支撑架右端，烘干架上端设置有气压泵，烘干架内开设有加热 腔，加热腔下端内壁上设置有加热器，气压泵通过连接管道与加热器相连接，烘干架上下两 端内壁对称设置有导风口。气压泵将空气导入加热器中干燥加热，从而从导风口将加热干 燥后的空气吹向保鲜膜，从而将保鲜膜上残留的水分用热风吹干。 作为本发明的一种优选方案，所述的挤水架左端开设有滤水槽，滤水槽上下两端 内壁之间设置有滤水网。 作为本发明的一种优选方案，该消毒系统对保鲜膜具体的加工方法包括以下步 骤： S1：操作人员在启动该系统前，对该装置进行常规检查； S2：通过收卷电机带动收卷辊转动，从而带动保鲜膜进给后收卷； S3：通过消毒辊带动保鲜膜进入消毒池，从而通过消毒液对保鲜膜进行消毒作业； S4：通过擦拭机构将保鲜膜上下两面的水分去除，再通过烘干机构将保鲜膜上下 两面进行干燥处理； S5：通过雾化装置将酒精雾化后喷射在保鲜膜上下两面，通过酒精对保鲜膜进行 灭菌处理的同时，再通过酒精的蒸发对保鲜膜进行降温处理。 本发明的有益效果是： 1、本发明通过在对保鲜膜进行消毒作业和烘干作业之间增加一次擦拭作业，从而 去除保鲜膜上聚集的大量消毒液，防止烘干时在保鲜膜上产生色差，从而解决了由于烘干 5 CN 111603591 A 说　明　书 3/4 页 作业造成保鲜膜品相不佳质量低下的问题；本发明通过酒精对保鲜膜进行二次灭菌处理， 同时利用酒精易挥发的性质，在酒精挥发时吸热从而对烘干后温度过高的保鲜膜进行降温 处理。 2、本发明设置的辅助电机通过半齿轮和旋转齿轮带动分隔板间隔旋转半周，从而 带动分隔板上下两端的吸水海绵换边，在通过驱动气缸带动挤压辊向左挤压吸水海绵，将 吸水海绵内的消毒液进行除去，从而使得吸水海绵始终保持良好的吸水性能，从而防止保 鲜膜上下两面聚集大量的水分。 附图说明 下面结合附图和实施例对本发明进一步说明。 图1是本发明的结构示意图 图2是本发明中图1的A-A剖面剖视图 图3是本发明中图1的B-B剖面剖视图 图4是本发明中张紧机构的结构示意图 图5是本发明中图3的I部局部放大图
