技术摘要：
本发明涉及安防技术的技术领域，且公开了一种基于温斯洛现象的智能安防卷帘门启闭装置，包括外壳和把手，所述外壳一的内部活动连接有电机，电机的外部活动连接有转轮一，转轮一的内部活动连接有转杆，转杆的外部活动连接有卷帘板，转杆的外部卡接有卡轮；通过外壳、电  全部
背景技术：
安防，可以理解为“安全防范”的缩略词。而安全防范可以理解为做好准备和保护， 以应付攻击或者避免受害，从而使被保护对象处于没有危险、不受侵害、不出现事故的安全 状态。显而易见，安全是目的，防范是手段，通过防范的手段达到或实现安全的目的，就是安 全防范的基本内涵。 随着社会的不断发展，人们对于安全防范的意识也在不断加强，这就衍生出不同 类型的安防门，而卷帘门由于其使用方便而被人们所喜欢，由于电动卷帘门在使用时相比 较于手动卷帘门更为省力、安全，故而经常被应用在一些较为高级的店铺，但是电动卷帘门 当其断电时，使用者需要利用其它工具进行操作，并且这些工具的拿取也不够便捷，在利用 这些工具的时候由于卷帘门的质量较大，在手动打开时会较为费力，这样并不利于使用者 的日常使用，并且无法实现电动和手动的一体化。 所以针对这些问题，我们需要一种基于温斯洛现象的智能安防卷帘门启闭装置来 解决。
技术实现要素：

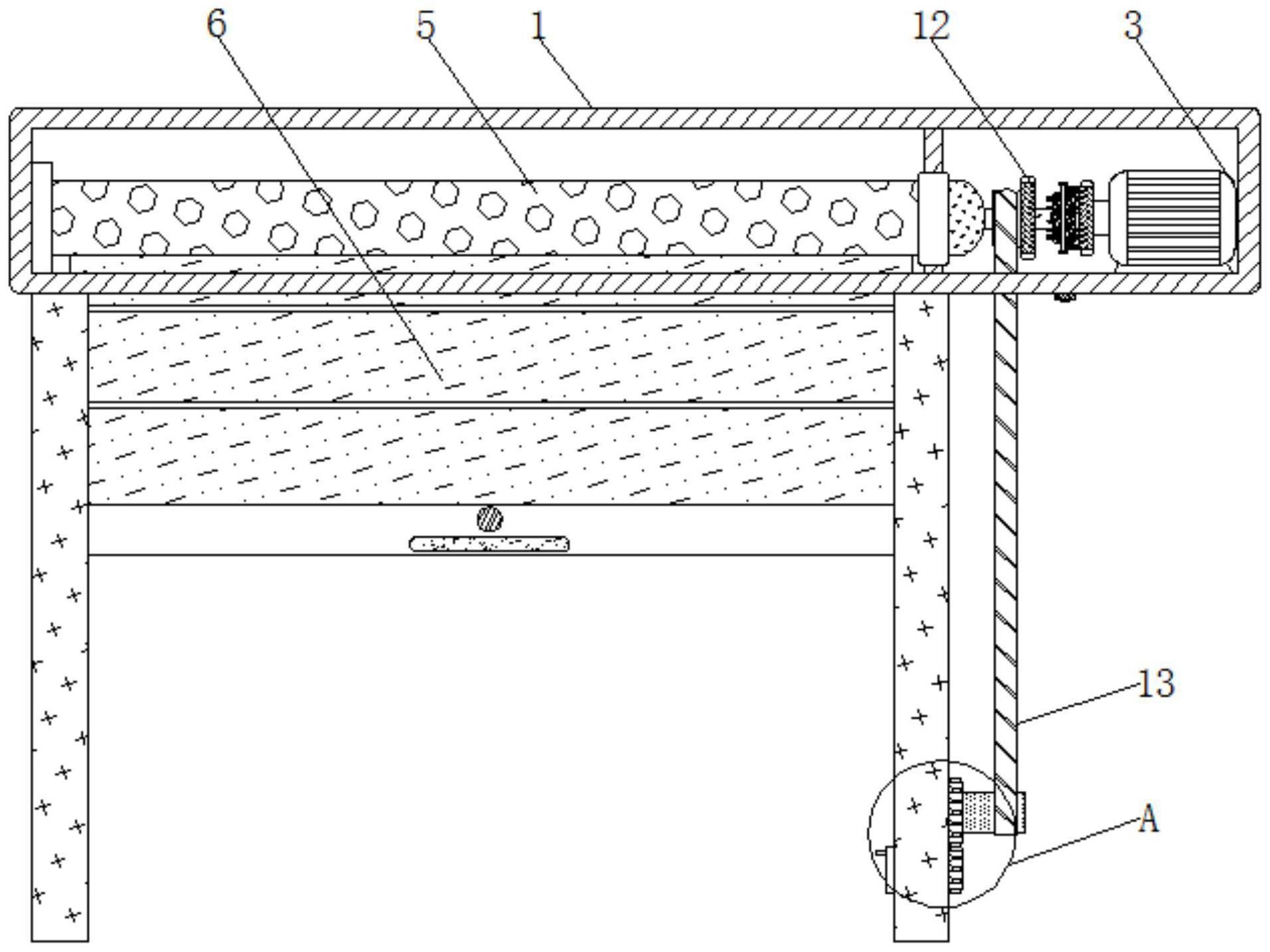

(一)解决的技术问题 针对现有技术的不足，本发明提供了一种基于温斯洛现象的智能安防卷帘门启闭 装置，具备手动打开更简单、电动与手动打开方式一体化的优点，解决了电动卷帘门当其断 电时，使用者需要利用其它工具进行操作，并且这些工具的拿取也不够便捷，在利用这些工 具的时候由于卷帘门的质量较大，在手动打开时会较为费力，这样并不利于使用者的日常 使用，并且无法实现电动和手动一体化的问题。 (二)技术方案 为实现上述手动打开更简单、电动与手动打开方式一体化的目的，本发明提供如 下技术方案：一种基于温斯洛现象的智能安防卷帘门启闭装置，包括外壳和把手，所述外壳 一的内部活动连接有电机，电机的外部活动连接有转轮一，转轮一的内部活动连接有转杆， 转杆的外部活动连接有卷帘板，转杆的外部卡接有卡轮，卡轮的外部固定连接有固定板，固 定板的外部活动连接有弹簧一，转杆的内部活动连接有电流变体，电流变体的外部活动连 接有挡块，转杆的外部活动连接有转轮二，转轮二的外部活动连接有履带，把手的外部固定 连接有齿轮，齿轮的外部啮合有齿圈，齿圈的内部固定连接有转轮三。 优选的，所述把手活动连接在外壳的外部，转轮一的左侧表面开设有卡槽一，转杆 活动连接在外壳的内部，外壳的内部开设有滑槽，卷帘板活动连接在滑槽的内侧。 优选的，所述卡轮的左右两侧均固定连接有卡杆，单侧卡杆的数量不少于三个，固 3 CN 111594022 A 说　明　书 2/4 页 定板的外部活动连接有铁圈，外壳的外部活动连接有滑块，滑块的内部活动连接有磁铁，滑 块的位置和规格与铁圈相匹配。 优选的，所述弹簧一远离卡轮的一端固定连接在转轮一的外部，卡轮的内侧表面 开设有卡槽二，转杆的外部固定连接有与卡槽二相匹配挡条，挡条活动连接在卡槽二的内 侧，挡块的外部活动连接有弹簧二，弹簧二活动连接在电流变体的内部，挡块的规格与卡轮 相匹配。 优选的，所述转轮二的表面开设有卡槽三，卡槽一和卡槽三的规格均与卡杆相匹 配，履带活动连接在转轮三的外部。 优选的，所述把手的外部固定连接有转轴，转轴远离把手的一端固定连接在齿轮 的外部，齿轮的直径是齿圈一半，转轮三活动连接在外壳的外部。 优选的，所述电机与驱动电源电连接。 优选的，所述电流变体的主要材料为石膏、石灰、碳粉和橄榄油，电流变体在通电 状态下呈固态，非通电状态下呈液态，初始状态下电流变体处于通电状态。 优选的，所述外壳的外部活动连接有固定卡扣，初始状态下固定卡扣卡和把手，使 得把手无法转动。 优选的，所述弹簧一初始状态下处于压缩状态。 (三)有益效果 与现有技术相比，本发明提供了一种基于温斯洛现象的智能安防卷帘门启闭装 置，具备以下有益效果： 1、该基于温斯洛现象的智能安防卷帘门启闭装置，通过外壳、电机、转轮一、转杆、 卷帘板、卡轮、固定板、弹簧一、电流变体、挡块之间的相互作用下，可以使得当电动卷帘门 处于通电的状况下时，卡轮会与转轮一卡和，以此来达到电机带动卷帘板运动的效果，并且 电动卷帘门在不通电的状况下时，挡块也将不在阻挡卡轮，这样就为之后的手动操作提供 了运行基础，适合实际操作中的使用，也实现了手动和电动打开方式的一体化。 2、该基于温斯洛现象的智能安防卷帘门启闭装置，通过把手、转轮二、履带、齿轮、 齿圈、转轮三之间的相互作用下，可以使得当电动卷帘门处于不通电的状况下时，本装置可 以通过转动把手来打开卷帘门，并且结构之间的传动也会使得手动打开更为省力和方便。 附图说明 图1为本发明结构局部剖视示意图； 图2为本发明图1中A处结构示意图； 图3为本发明电机、转轮一、转杆、卡轮、弹簧一、转轮二和履带之间的连接关系结 构示意图； 图4为本发明图3中B处结构示意图； 图5为本发明转杆、卡轮、固定板和挡块之间的连接关系结构示意图； 图6为本发明图5中C处结构示意图。 图中：1、外壳；2、把手；3、电机；4、转轮一；5、转杆；6、卷帘板；7、卡轮；8、固定板；9、 弹簧一；10、电流变体；11、挡块；12、转轮二；13、履带；14、齿轮；15、齿圈；16、转轮三。 4 CN 111594022 A 说　明　书 3/4 页
