技术摘要：
本发明提供了一种海绵切割设备，包括承运机构与切割机构。承运机构包括圆环盘座、侧环板、抽风机、若干滑动脚托及驱动装置。圆环盘座开设有内腔槽，侧环板盖设于内腔槽并与圆环盘座滑动连接。圆环盘座的顶面开设有若干引风孔。侧环板开设有引风口，引风口与抽风机的输  全部
背景技术：
在生产制造沙发等软质家具过程中，一般都会相应地生产用于匹配该软质家具型 号的海绵垫。为了能够顺利地和家具进行安装，并且实现和家具的配合。在海绵垫的生产过 程中，都会对海绵垫的尺寸进行控制，一般会利用切割机对海绵进行切割，从而确定其尺 寸。 然而，目前的海绵切割设备，对待切割的海绵缺乏固定作用，从而使得待切割的海 绵易发生移动，进而导致对海绵的切割厚度不精准，影响切割质量。另外，切割平整程度不 足，海绵的被切割面较为粗糙，对于海绵的切割面的细腻程度低下。
技术实现要素：

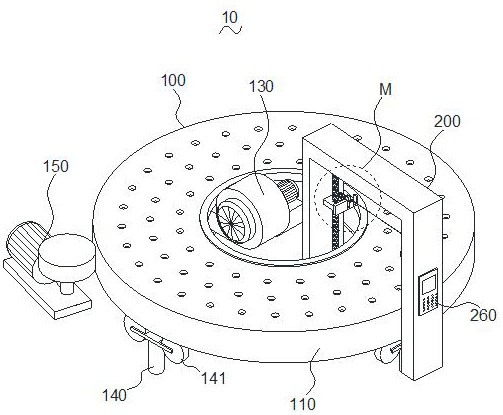

基于此，有必要针对欠缺固定功能以切割平整程度不足的技术问题，提供一种海 绵切割设备。 一种海绵切割设备，该海绵切割设备包括：承运机构与切割机构。所述承运机构包 括圆环盘座、侧环板、抽风机、若干滑动脚托以及驱动装置。所述圆环盘座开设有内腔槽，所 述侧环板盖设于所述内腔槽并与所述圆环盘座滑动连接。所述圆环盘座的顶面开设有若干 引风孔，各所述引风孔均与所述内腔槽连通。所述侧环板开设有引风口，所述引风口与所述 抽风机的输入端连通，所述抽风机与所述侧环板连接。所述滑动脚托设置有滚动轮，所述滚 动轮与所述圆环盘座的底部滚动连接，各所述滑动脚托围绕所述圆环盘座均匀分布。所述 驱动装置与所述圆环盘座驱动连接，所述驱动装置用于驱动所述圆环盘座转动。所述切割 机构包括龙门架、两个升降丝杆电机、两个往复丝杆电机、两个固定块、切割丝以及控制机 构。所述龙门架呈倒U型结构，并架设于所述圆环盘座的两侧。一所述升降丝杆电机设置于 所述龙门架的一侧架臂上，另一所述升降丝杆电机设置于所述龙门架的另一侧架臂上。每 一所述升降丝杆电机与一所述往复丝杆电机驱动连接，所述升降丝杆电机用于驱动所述往 复丝杆电机在竖直方向上进行往复运动。每一所述往复丝杆电机与一所述固定块驱动连 接，所述往复丝杆电机用于驱动所述固定块在水平方向上进行往复运动。所述切割丝的一 端与一所述固定块连接，所述切割丝的另一端与另一所述固定块连接。所述控制机构分别 与所述抽风机、所述驱动装置、两个所述升降丝杆电机以及两个所述往复丝杆电机电性连 接。 在其中一个实施例中，所述承运机构还包括若干环块盖板，所述圆环盘座于顶面 内侧边壁开设有环形固定扣槽，各所述环块盖板插入所述环形固定扣槽中，各所述环块盖 板与所述圆环盘座的顶面相抵接。所述环块盖板用于封盖所述引风孔。 在其中一个实施例中，所述侧环板设置有若干支撑脚座，各所述支撑脚座环绕所 述侧环板均匀分布。 3 CN 111571657 A 说　明　书 2/6 页 在其中一个实施例中，所述圆环盘座于所述内腔槽的槽口处两侧槽壁开设有限位 槽，所述侧环板的一侧插入一所述限位槽中，所述侧环板的另一侧插入另一所述限位槽中， 所述侧环板与所述圆环盘座滑动连接。 在其中一个实施例中，所述圆环盘座的顶面设置有防滑层。 在其中一个实施例中，所述切割机构还包括两个紧固件，所述固定块开设有安装 槽与紧固槽，所述紧固槽与所述安装槽连通。所述切割丝的两端分别插入两个所述安装槽 中，每一所述紧固件插设于一所述紧固槽中并与所述切割丝抵接，所述紧固件与所述固定 块螺纹连接。 在其中一个实施例中，所述紧固件开设有调节沉孔。 在其中一个实施例中，所述调节沉孔为一字型凹槽。 在其中一个实施例中，所述切割机构还包括两个安装板，每一所述升降丝杆电机 与一所述安装板驱动连接，所述安装板开设有收容口，每一所述往复丝杆电机收容于一所 述收容口中并与所述安装板连接。 在其中一个实施例中，所述安装板于所述收容口底侧设置承托板，每一所述承托 板与一所述往复丝杆电机连接。 上述海绵切割设备，通过承运机构驱动待切割的海绵，通过切割机构对海绵进行 水平切割，以将海绵分切成若干片状的海绵块。利用抽风机的抽送作用，以使得外部空气通 过各引风孔抽入圆环盘座的内腔槽，内腔槽的压强降低，从而对放置于圆环盘座顶面的海 绵产生吸附作用，实现了对海绵的固定功能。通过驱动装置带动圆环盘座转动，从而带动海 绵朝向切割丝运动。利用侧环板盖与圆环盘座的滑动连接关系，以保障抽风机的运作稳定 性，抽风机不受圆环盘座转动的影响。在控制机构的协调控制下，两个往复丝杆电机共同驱 动切割丝进行往复运动，以对海绵进行切割。利用精细的切割丝对海绵进行切割，以提升对 海绵的切割平整程度。通过两个升降丝杆电机，调节两个往复丝杆电机在竖直方向上的位 置，从而调节切割丝对海绵的切割位置。该海绵切割设备实现了对待切割海绵的吸附固定 功能，提升了切割平整程度。 附图说明 图1为一个实施例中海绵切割设备的结构示意图； 图2为图1所示实施例中海绵切割设备的M部分的结构放大示意图； 图3为一个实施例中海绵切割设备的部分结构拆分示意图； 图4为一个实施例中海绵切割设备的部分结构剖视示意图； 图5为一个实施例中海绵切割设备的另一部分结构剖视示意图； 图6为一个实施例中海绵切割设备的又一部分结构剖视示意图。
