技术摘要：
本发明涉及一种智能控制开关的传感器防护装置，包括壳体、防护罩和防尘装置，所述壳体内安装有电路板，电路板下表面安装有微控制器及各种附属电子设计元件，电路板上表面封装有贯穿壳体的经特殊光学设计的盖帽,盖帽里面可安装多种光磁电发射信号传感器和接收信号传感器  全部
背景技术：
在学校、机关、企业等单位的公共场所，甚至仓库、教室、车库等区域，长明灯现象 时有发生，造成能源的浪费。由于频繁开关或者人为因素，墙壁开关的损坏率很高，增大了 维修量。长时间暴露在空间,  光电开关表面容易粘附灰尘，灰尘在发射信号传感器或接收 信号传感器表面堆积一定量后，会造成收发信号不稳，从而影响开关的正常使用甚至控制 错误。现有的光电开关安装后拆卸也比较麻烦，无法很快的对光电开关进行清理。 再比如常见的居民区的公共楼梯间，特别是应急步梯，在电梯无法正常使用时，住 户只能攀爬步梯上下楼，由于步梯间内的光线较暗，为了保证住户攀爬楼梯的安全，需要在 步梯间内装上照明灯。对于没有安装电梯的多层楼房，上下楼梯间的照明更是不能或缺的。 为了让照明器只在光线较暗、人员往来或应急的情况下工作，可通过光电开关控制照明。 我国目前常见的面板开关插座，外型尺寸可以分为三种，86型、120型、118型，相对 跷跷板开关的简单，光电开关能实现更多自控。光电开关是利用被检测物对光束的遮挡或 反射，由同步回路接通电路，从而检测物体的有无，物体不限于金属，所有能反射光线（或者 对光线有遮挡作用）的物体均可以被检测，光电开关将输入电流在发射器上转换为光信号 射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。类似的智能控制开 关，可采用的传感器更多、精度更高，比如采用红外线、超声波、射频、磁敏传感元件；智能控 制开关也可能采用无线通讯手段，如ZigBee、Wifi或蓝牙等技术，包含有必要的天线或信号 收发放大装置等。随着智能生活的推广，智能控制开关不断推陈出新，其中的传感器、信号 收发元件始终是关系开关性能的重要一环。
技术实现要素：

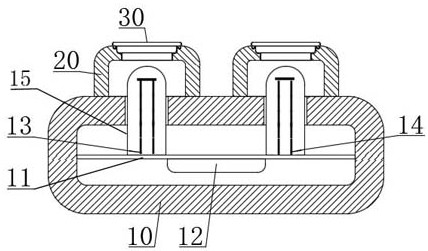

本发明的目的在于提供一种智能控制开关的传感器防护装置，以解决上述背景技 术中提出的问题。 为实现上述目的，本发明提供如下技术方案：一种智能控制开关的传感器防护装 置，包括壳体、防护罩和防尘装置，所述壳体内安装有电路板，所述电路板下表面安装有微 控制器及各种附属电子设计元件，所述电路板上表面封装有贯穿壳体的经特殊光学设计的 亚克力等盖帽,盖帽里面可安装多种光磁电发射信号传感器和接收信号传感器，所述微控 制器与发射信号传感器和接收信号传感器插装在电路板的上下,电路一致设计、组成智能 控制开关，所述壳体上表面围绕盖帽通过螺栓固定安装有防护罩，所述防护罩顶部的中心 处卡接有防尘装置。 优选的，所述电路板上表面封装有贯穿壳体的、经特殊光学设计的亚克力盖帽,所 述壳体上表面围绕亚克力盖帽通过螺栓固定安装有防护罩，如果积尘后或精度需要校正可 3 CN 111554530 A 说　明　书 2/3 页 拧开螺栓，清理盖帽表面。 优选的，所述防尘装置包括防尘环、限位环和定位环，所述防尘环外壁的顶部套接 有定位环，所述防尘环外壁靠近定位环的一侧套接有限位环，所述防护罩顶部的中心处开 设有配合防尘环的穿插孔，所述穿插孔顶部开设有配合限位环的限位槽。 优选的，所述防尘环内壁的顶部通过螺栓固定安装有防尘板，所述防尘板表面均 匀开设有通孔。 优选的，所述定位环下表面的边缘处通过螺栓固定安装有环形卡块，所述防护罩 顶部围绕限位槽开设有配合环形卡块的环形卡槽，所述防尘装置通过环形卡块与环形卡槽 配合卡接在防护罩顶部的中心处。 优选的，所述防尘环位于穿插孔内部，所述限位环与限位槽配合用于限定防尘环 的位置。 与现有技术相比，本发明的有益效果是：通过防护罩、盖帽包围住发射信号传感器 与接收信号传感器，然后将防尘装置卡接在防护罩顶部，防止灰尘粘附在发射信号传感器 与接收信号传感器表面，必要时将发射信号传感器与接收信号传感器隔离，保证了传感器、 天线等元器件性能稳定。当防尘装置表面粘附有灰尘时，通过环形卡块与环形卡槽配合，能 够直接将防尘装置取出，然后人们可以对防尘装置进行清理，进一步处理可拧开防护罩螺 栓，清理亚克力盖帽表面，保证智能控制开关运作精准。 附图说明 图1为本发明主视剖面结构示意图； 图2为本发明防护罩剖面结构示意图； 图3为图2中A部结构示意图； 图4为本发明防尘装置结构示意图。 图中：10-壳体；11-电路板；12-控制器；13-发射信号传感器；14-接收信号传感器； 15-亚克力盖帽；20-防护罩；21-穿插孔；22-限位槽；23-环形卡槽；30-防尘装置；31-防尘 环；32-限位环；33-定位环；34-环形卡块；35-防尘板；36-通孔。
