技术摘要：

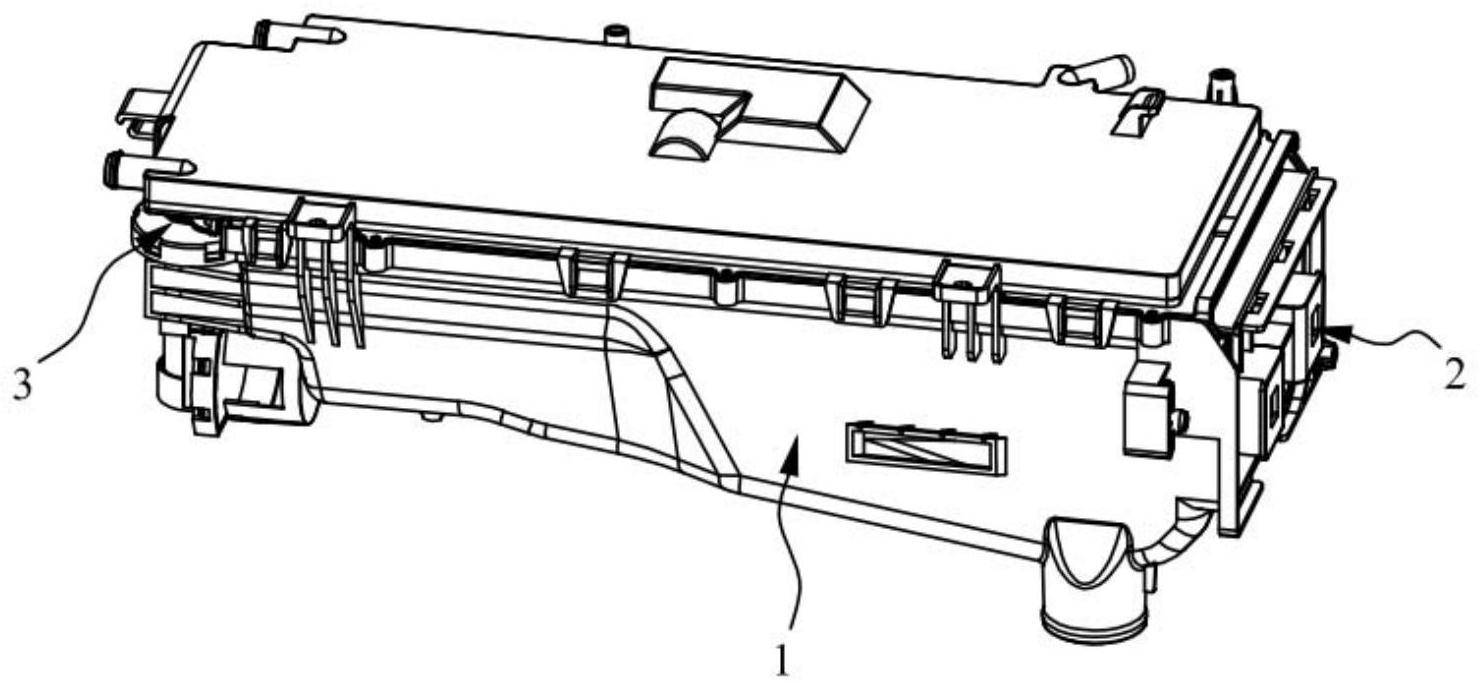

本发明属于洗衣机技术领域，具体公开了一种自动投放装置和洗衣机，其中，自动投放装置包括投放盒，其底部开设有投放口，其一端开设有抽拉口；投放泵，安装在投放盒的另一端且包括吸液管；分配器，通过抽拉口可抽拉地设置在投放盒内，且设置有吸液通道和储液槽，吸液通  全部
背景技术：
随着人们生活水平的日益提高，洗衣机已经逐渐成为家庭生活的必备家电之一。 根据转动的方式，洗衣机分为滚筒洗衣机和波轮洗衣机，滚筒洗衣机和全自动的波轮洗衣 机通常设置有用于向洗涤桶内投放洗涤剂的自动投放组件，以使外部添加的洗衣液、柔顺 剂等各种洗涤剂由进水冲入洗涤桶内，实现对衣物的清洁洗涤。 现有技术提供了一种洗衣机洗涤剂自动投放装置，其包括注水槽、设于注水槽内 部的分配器盒、设于注水槽后部的定容盒及将洗涤剂导入定容盒的抽取机构。分配器盒内 设置有储液盒，定容盒与储液盒之间设有导液管，储液盒对应导液管的位置设置有止回阀 安装孔，导液管对应储液盒的端部设置有推杆和密封圈，在分配器盒推入注水槽内的情况 下，导液管的端部伸入止回阀安装孔内打开止回阀实现定容盒与储液盒之间的连通。 上述洗涤剂自动投放装置虽然能够实现分配器盒推入时定容盒与储液盒的导通， 推出时定容盒与储液盒之间关闭，防止洗涤剂倒流和漏液。但由于需要在定容盒与储液盒 之间设置导液管，在导液管上设置推杆和密封圈结构，导致整体结构较多，不利于各部件的 集成化设计，同时增大了洗涤剂投放装置的体积，增加了洗衣机的设计成本。
技术实现要素：
本发明的目的在于提供一种自动投放装置，简化自动投放装置的结构，提高自动 投放装置的集成化设计。 本发明的另一个目的在于提供一种洗衣机，简化洗衣机的结构，降低洗衣机的成 本。 为实现上述目的，本发明采用下述技术方案： 一种自动投放装置，包括： 投放盒，其底部开设有投放口，且所述投放盒的一端开设有抽拉口； 投放泵，安装在所述投放盒的另一端，所述投放泵包括吸液管； 分配器，通过所述抽拉口可抽拉地设置在所述投放盒内，所述分配器上设置有吸 液通道和储液槽，所述吸液通道一端与所述储液槽连通，另一端通过所述投放泵与所述投 放口连通； 止回阀，设置在所述吸液通道中，当所述分配器与所述投放泵配合到位时，所述吸 液管伸入所述吸液通道中并作用于所述止回阀使所述吸液通道导通，当所述分配器相对所 述投放盒抽出时，所述吸液管与所述止回阀分离以使所述吸液通道关闭。 进一步地，所述止回阀包括： 阀体，其外表面与所述吸液通道的内表面密封连接，所述阀体内开设有两端开口 的阀腔； 4 CN 111549496 A 说　明　书 2/8 页 阀杆，一端滑动设置在所述阀腔内，另一端伸出所述阀腔； 弹性复位元件，其一端与所述阀杆连接，另一端与所述阀体的一端连接，当所述分 配器与所述投放盒配合到位时，所述吸液管与所述阀杆接触并推动所述阀杆导通所述阀 腔，当所述分配器相对所述投放盒抽出时，所述阀杆在所述弹性复位元件的作用下封闭所 述阀腔的一端。 进一步地，所述分配器包括： 分配盒，其具有上端开口，且所述分配盒内设置有至少一个所述储液槽； 分配盖板，盖设在所述分配盒的上端开口处，且所述分配盖板上设置有所述吸液 通道，所述吸液通道及所述吸液管均与所述储液槽一一对应设置。 进一步地，所述投放泵包括： 泵体，所述泵体上设置有型腔，所述型腔内滑动设置有活塞，所述型腔与所述吸液 管一一对应设置且连通； 泵盖，设置在所述泵体的一端且与所述泵体可拆卸连接，所述泵盖上设置有所述 吸液管和排液管，所述排液管的一端与所述型腔连通，另一端与所述投放口连通。 进一步地，所述泵盖上并排设置有两个所述吸液管，且所述泵盖上对应每个吸液 管均设置有吸液口和排液口，所述吸液口上设置有吸液单向阀，所述排液口上设置有排液 单向阀，所述吸液单向阀使所述吸液管至所述型腔的流动导通，所述排液单向阀使所述型 腔至所述排液管的流动导通。 进一步地，所述泵盖上设置有一个所述排液管，所述排液管内沿其轴向设置有挡 板，所述挡板将所述排液管分隔成两个相互隔离的排液腔，每个所述排液腔均与一个所述 排液口连通。 进一步地，所述投放盒包括： 投放盒体，其具有上端开口的投放容置腔，所述投放容置腔的腔底开设有所述投 放口，所述分配器可抽拉地设置在所述投放容置腔内； 投放盖体，盖设在所述投放容置腔的上端开口处，所述投放盖体上设置有投放通 道，所述投放通道的一端与所述排液管连通，另一端与所述投放口连通。 进一步地，所述投放通道远离所述排液管的一端连通有投放喷洒槽，所述投放喷 洒槽的槽底开设有多个与所述投放口连通的投放孔。 进一步地，所述分配器远离所述投放泵的一端设置有上端开口的连通槽，所述连 通槽正对所述投放喷洒槽设置，所述连通槽的下端与所述投放口连通。 进一步地，所述连通槽的槽底开设有连通口，所述连通槽的底部连接有导向板，所 述导向板具有沿所述连通槽向所述投放泵方向倾斜向下的导向通道，所述导向通道分别与 所述连通口及投放容置腔连通。 进一步地，所述投放通道上开设有与所述排液管连通的泵送入口，所述投放通道 于所述泵送入口的前端设置有进水口。 一种洗衣机，包括如上所述的自动投放装置。 本发明的有益效果在于： 本发明提供的自动投放装置，通过投放泵的吸液管与止回阀的阀杆之间的作用， 带动止回阀开启或关闭，将止回阀的作用部件与泵结构集成为一体，在防止自动投放装置 5 CN 111549496 A 说　明　书 3/8 页 洗涤辅助液泄漏的同时，能够简化自动投放装置的结构，提高自动投放装置的结构紧凑性， 减小自动投放装置的提交，降低自动投放装置的成本。 本发明提供的洗衣机，通过采用上述的自动投放装置，能够简化洗衣机的结构，提 高洗衣机的结构紧凑性，降低洗衣机的成本。 附图说明 图1是本发明实施例提供的自动投放装置的装配结构示意图； 图2是本发明实施例提供的自动投放装置的拆分结构示意图； 图3为本发明实施例提供的自动投放装置的剖视图； 图4为图3中I处的局部放大图； 图5为本发明实施例提供的泵盖的拆分结构示意图。 图中标记如下： 1－投放盒；11－投放盒体；111－投放口；112－通气孔；113－投放容置腔；114－ 抽拉口；12－投放盖体；121－上盖体；122－下盖体；123－投放通道；124－投放喷洒槽； 1241－投放孔；125－进水口；126－泵送入口； 2－分配器；21－分配盒；211－储液槽；212－连通槽；213－液位检测装置；22－分 配盖；221－吸液孔；222－吸液柱；2221－吸液腔；223－添加盖；224－观察盖；23－导向板； 3－投放泵；31－泵体；32－泵盖；321－盖本体；3211－吸液管；3212－排液管； 3213－挡板；322－安装板；3221－吸液单向阀；3222－排液单向阀；33－驱动单元； 4－止回阀；41－阀体；411－阀腔；42－阀杆；421－挡封板；43－弹性伸缩元件； 44－连接杆。
