技术摘要：

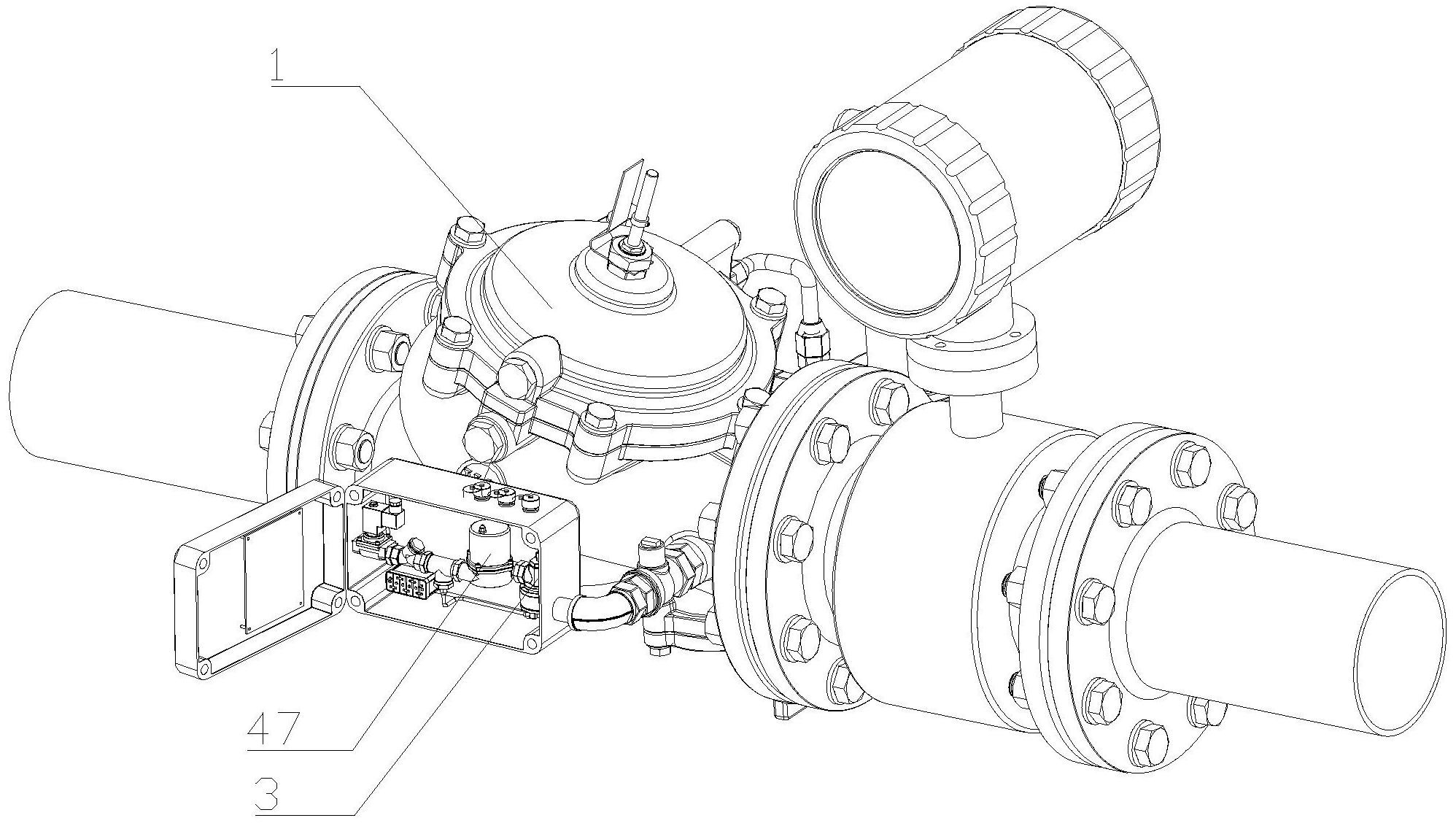

本发明公开了一种减压阀专用发电机，包括发电机本体、调流控制阀与控制电磁阀，所述发电机本体的出水端与所述控制电磁阀的进水端连接，所述发电机本体的进水端通过管道与减压阀的进水端连接，所述控制电磁阀的出水端与所述调流控制阀的进水端连接，所述调流控制阀的出  全部
背景技术：
城市智慧管网控制系统往往通过各种各样的电子元件对管网的压力和流量进行 监测控制，如电磁流量计，电子压力计，无线电线，传感器，电动执行器和控制电箱等。在偏 远的郊区，往往没有市政供电，一般采用太阳能发电方式为管路中的电子元件供电。但太阳 能发电设备存在各种各样的缺点，如在多云天发电量不足；设备需要安装到露天，安装空间 大；发电设备的存蓄电池7往往被人破坏或偷走。 储蓄电磁有一定的使用寿命，在长时间的反复充放电使用过程中，电池寿命也随 之衰退，并且需要人员到现场定期检查和更换。 因此，在水力管网系统中，发电机本体也日益渐趋用于城市智慧管网控制系统中。 但现今的发电机本体技术存在以下缺点：1、发电机本体的工作原理主要是通过进、出水口 两端的压差，使涡轮快速转动而产生电量。若发电机进、第一出口两端的压差越大，水流的 流速越大，叶轮的转速越大，发电功率就越大。但涡轮都有额定的发电转速，当涡轮转速达 到一定值时，即使发电机的叶轮转速再大，发电功率也是一定的，不会随之继续增大。发电 机本体的转速过快也会导致发电机本体容易磨损；2、发电机本体的叶轮在管道水流的冲击 下，一直运转并持续发电，一旦存蓄电池的电量充满后，产生的额外的电量需要释放，因此 会导致发电机的电芯发热或存蓄电池发热。再者，发电机本体的涡轮由于长期不断运转，容 易出现磨损。
技术实现要素：
为了克服现有技术的不足，本发明的目的在于提供一种减压阀专用发电机，能够 实时控制流入水力发电机中的水流流速，避免流入水力发电机中水流流速过大导致水力发 电机损坏。 本发明的目的采用如下技术方案实现： 一种减压阀专用发电机，包括发电机本体、调流控制阀与控制电磁阀，所述发电机 本体的出水端与所述控制电磁阀的进水端连接，所述发电机本体的进水端通过管道与减压 阀的进水端连接，所述控制电磁阀的出水端与所述调流控制阀的进水端连接，所述调流控 制阀的出水端通过管道与减压阀的出水端连接； 所述控制电磁阀适于控制所述发电机本体的出水端与调压阀出水端的通断，所述 调流控制阀适于控制通过所述发电机本体水流量的大小； 所述调流控制阀包括第一阀体，所述第一阀体内设置有第一进口、第一出口以及 与所述第一出口连通的容纳腔，所述容纳腔设置在所述第一进口下方，所述容纳腔上开设 有与所述第一进口连通的第一开口； 所述第一阀体内还设置有第一下压力腔与调流组件，所述调流组件与所述第一阀 4 CN 111609189 A 说　明　书 2/7 页 体滑动连接，所述第一下压力腔设置在所述容纳腔下方，所述第一下压力腔通过管道与所 述第一进口连通，所述调流组件上端置于所述容纳腔内，所述调流组件下端与所述第一下 压力腔腔壁连接，所述调流组件套设有弹性件，所述弹性件两端分别与所述第一下压力腔 腔壁及所述第一阀体抵接，所述第一下压力腔适于在所述第一进口与所述第一出口之间的 水压差作用下发生形变，以驱使所述调流组件朝向或远离所述第一开口，以能够调节通过 所述第一开口的水流。 进一步地，所述第一阀体还包括第一上阀体、第一中阀体与第一下阀体，所述第一 上阀体设置在所述第一下阀体上方，所述第一中阀体设置在所述第一上阀体与所述第一下 阀体之间，所述第一进口及所述第一出口设置在所述第一上阀体内，所述第一上阀体的下 端面与所述第一中阀体的上端面配合并围成所述容纳腔，所述第一中阀体与所述第一下阀 体配合并围成一第一空腔，所述第一空腔内设置有分隔件，所述分隔件将所述第一空腔分 隔为所述第一下压力腔与第一上压力腔，所述调流组件下端穿过所述第一中阀体并与所述 分隔件连接，所述弹性件两端分别与所述第一中阀体及所述分隔件抵接，所述分隔件适于 在所述第一进口与所述第一出口之间的水压差作用下发生移动，以驱使所述调流组件朝向 或远离所述第一开口，以能够调节通过所述第一开口的水流。 进一步地，所述分隔件包括第一膜片，所述第一膜片设置在所述第一中阀体与所 述第一下阀体之间，所述第一膜片与所述第一中阀体配合并围成所述第一上压力腔，所述 第一膜片与所述第一下阀体配合并围成所述第一下压力腔，所述调流组件下端与所述第一 膜片固接，所述第一膜片适于在所述第一进口与所述第一出口之间的水压差作用下发生形 变，以驱使所述调流组件朝向或远离所述第一开口，以能够调节通过所述第一开口的水流。 进一步地，所述调流组件包括第一阀杆、第一阀瓣与两第一压板，所述第一阀瓣安 装于所述第一阀杆上端，两所述第一压板分别安装于所述第一膜片上下两端，所述第一阀 杆下端贯穿两所述第一压板并安装有固定螺母。 进一步地，所述控制电磁阀包括第二上阀体与安装于所述第二上阀体下端的第二 下阀体，所述第二上阀体内设置有连接腔，所述第二上阀体顶端设置有与所述连接腔连通 的第二开口，所述第二上阀体侧面开设有与所述连接腔连通的第二出口，所述连接腔内滑 动设置有第二阀瓣，所述第二下阀体内设置有第二空腔，所述第二空腔内设置有第二膜片， 所述第二阀瓣的下端贯穿所述第二上阀体、所述第二膜片及所述第二下阀体并安装有卡 套，所述第二膜片与所述第二阀瓣固接，所述第二膜片将所述第二空腔分隔为第二下压力 腔与第二上压力腔； 还包括弹簧，所述弹簧套设于所述第二阀瓣下端，且所述弹簧两端分别与所述第 二下阀体及所述卡套固接； 还包括电磁阀，所述电磁阀的进水端与所述第二开口连通，所述电磁阀的出水端 与所述第二上压力腔连通，以能够将水注入或排出所述第二上压力腔，所述第二上压力腔 适于在注入水流的压力及弹簧给予第二阀瓣的弹力作用下发生形变，并带动所述第二阀瓣 朝向或远离所述第二开口方向运动，以开启或关闭所述第二开口。 进一步地，所述第二阀瓣包括第二阀瓣部与设置在所述第二阀瓣部下端的阀杆 部，所述第二阀瓣部置于所述连接腔内，所述阀杆部下端贯穿所述第二上阀体、所述第二膜 片及所述第二下阀体并安装有所述卡套，所述卡套与所述阀杆部滑动连接，所述阀杆部下 5 CN 111609189 A 说　明　书 3/7 页 端还螺纹连接有调节螺母，所述调节螺母上端与所述卡套抵接。 进一步地，所述控制电磁阀还包括安装于所述第二下阀体下端的保护套，所述阀 杆部下端贯穿所述第二上阀体、所述第二膜片及所述第二下阀体并置于所述保护套内。 进一步地，所述控制电磁阀还包括连接管，所述连接管将所述第二开口与所述第 二下压力腔连通。 进一步地，所述第二膜片上下两面安装有第二压板，所述第二阀瓣贯穿两所述第 二压板并与两所述第二压板固接。 进一步地，所述第二上阀体上端面边缘向上延伸出用于安装发电机本体的固定 板，所述固定板侧面开设有供水流进入的第二进口，所述发电机本体、固定板与所述第二上 阀体上端面围成一连接所述第二进口与所述第二开口的流道。 相比现有技术，本发明的有益效果在于： 本申请通过设置第一下压力腔与调流组件配合，能够当第一进口与第一出口之间 的压差增大时，减小密封件与第一开口之间的开度，使管路的流速不会随压差增大而增大， 当第一进口与第一出口之间的压差减小时，增大密封件与第一开口之间的开度，使管路的 流速不会随压差减小而减小，以使得流入发电机中水流流速均衡，以避免出现水流流速过 快发电机本体受损的现象发生，同时，避免水流流速过低，导致发电机本体的发电效率过低 以及输出电流不稳定的问题。 附图说明 图1为本发明的一种减压阀专用发电机的结构示意图； 图2为本发明的一种减压阀专用发电机调流控制阀的结构示意图； 图3为本发明的一种减压阀专用发电机调流控制阀的半剖视图； 图4为本发明的一种减压阀专用发电机调流控制阀的旋转剖视图； 图5为本发明的一种减压阀专用发电机控制电磁阀的结构示意图； 图6为本发明的一种减压阀专用发电机控制电磁阀的旋转剖视图； 图7为本发明的一种减压阀专用发电机控制电磁阀另一角度的旋转剖视图； 图8为本发明的一种减压阀专用发电机控制电磁阀的半剖视图。 图示：11、第一进口；12、第一出口；13、第一上压力腔；14、第一下压力腔；15、第一 压板；16、第一膜片；17、弹性件；18、第一阀杆；19、第一阀瓣；20、第一开口；21、第一上阀体； 22、第一中阀体；23、第一下阀体；41、第二进口；42、第二出口；44、电磁阀；47、发电机本体； 48、第二膜片；49、第二压板；50、第二阀瓣；501、第二阀瓣部；502、阀杆部；51、叶轮；52、第二 上阀体；521、连接腔；522、固定板；53、第二下阀体；55、第二开口；56、第二上压力腔；57、第 二下压力腔；58、弹簧；59、卡套；60、调节螺母；61、保护套；1、调压阀；3、调流控制阀；4、控制 电磁阀。
