技术摘要：

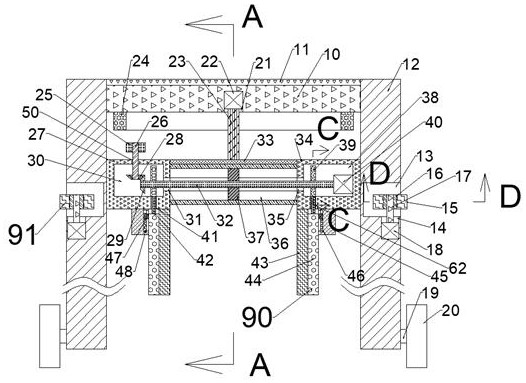

本发明公开了一种带风力发电的高速绿化修剪装置，包括支撑横板，所述支撑横板内设有开口向下的伸缩空腔，所述伸缩空腔内固定设有伸缩电机，所述伸缩电机下端面固定设有伸缩轴，所述支撑横板下端面固定设有内直齿轮，所述支撑横板左右端面关于所述伸缩轴对称设有支撑竖 全部
背景技术：
随着社会的发展，交通日加便利，高速公路扮演者越来越重要的角色，高速公路沿 途绿化是给无机的道路添上有机的自然色彩，是环境景观的重要组成部分。高速绿化带若 不定期进行及时修剪，不仅会影响绿化带中植被的生长，还会造成绿值枝权遮挡路牌影响 车辆行驶，危害交通安全，目前高速公路的绿化带修剪主要采取两种形式：人工修剪和人工 手持油锯修剪方式，这两种方式存在劳动强度大、修剪效率低，并且具有安全隐患的问题。 现有的修剪装置也存在结构简单、功能单一、实用性不强的问题。
技术实现要素：
本发明要解决的技术问题是提供一种带风力发电的高速绿化修剪装置，克服劳动 强度大，修剪效率低，具有安全隐患等情况。 本发明是通过以下技术方案来实现的。 本发明的一种带风力发电的高速绿化修剪装置，包括支撑横板，所述支撑横板内 设有开口向下的伸缩空腔，所述伸缩空腔内固定设有伸缩电机，所述伸缩电机下端面固定 设有伸缩轴，所述支撑横板下端面固定设有内直齿轮，所述支撑横板左右端面关于所述伸 缩轴对称设有支撑竖板，所述支撑竖板内设有开口向远离所述伸缩轴侧的侧风发电空腔， 所述伸缩轴下侧设有修剪装置，所述侧风发电空腔内设有侧风发电装置；所述修剪装置包 括固定在所述伸缩轴下端面的横切箱，所述横切箱内设有横切旋转空腔，所述横切旋转空 腔下侧内壁设有贯穿所述横切旋转空腔下侧内壁的横切空腔，所述横切箱右端面固定设有 动力箱，所述动力箱内设有动力空腔，所述动力空腔左侧内壁设有贯穿所述动力空腔左侧 内壁并与所述横切旋转空腔连通的第一连通空腔，所述动力空腔下侧内壁设有贯穿所述动 力空腔下侧内壁的第一滑动空腔，所述横切箱左端面固定设有传动箱，所述传动箱内设有 传动空腔，所述传动空腔右侧内壁设有贯穿所述传动空腔右侧内壁并与所述横切旋转空腔 连通的第二连通空腔，所述传动空腔下侧内壁设有贯穿所述传动空腔下侧内壁的第二滑动 空腔，所述传动空腔上侧内壁设有贯穿所述传动空腔上侧内壁的转轴空腔，所述动力空腔 右侧内壁固定设有旋转电机，所述旋转电机左端面固定设有旋转轴，所述旋转轴贯穿所述 横切旋转空腔伸入所述传动空腔内，所述旋转轴在所述传动空腔内的左端面固定设有第一 锥齿轮，所述转轴空腔内转动连接有传动轴，所述传动轴上端面固定设有直齿轮，所述传动 轴下端面固定设有第二锥齿轮，所述旋转轴在所述传动空腔和所述动力空腔内关于所述伸 缩轴对称设有两个凸轮，所述旋转轴位于所述横切旋转空腔内的部分上固定设有第一旋转 刀支架，所述第一旋转刀支架前后端面关于所述旋转轴对称设有第二旋转刀支架，所述第 一旋转刀支架上下端面和所述第二旋转刀支架远离所述旋转轴侧端面固定设有旋转刀，所 述动力箱与所述传动箱的下端面关于所述伸缩轴对称设有两个第一切刀和滑动基座，所述 3 CN 111602531 A 说 明 书 2/5 页 滑动基座内设有开口向靠近所述伸缩轴侧的滑槽空腔，所述滑槽空腔内滑动连接有滑动 块，所述滑动块下端面固定设有弹簧，所述滑动块靠近所述伸缩轴侧端面固定设有第二切 刀，所述第二切刀上端面固定设有滑动杆。 优选地，所述侧风发电装置包括所述侧风发电空腔下侧内壁开口向上的发电空 腔，所述发电空腔内固定设有发电机，所述发电机上端面固定设有发电转轴，所述发电转轴 上固定设有风力旋转基座，所述风力旋转基座上固定设有六个风力扇叶。 优选地，所述支撑竖板前端面固定设有感触杆，所述感触杆内设有开口向靠近所 述伸缩轴侧的旋转空腔，所述旋转空腔远离所述伸缩轴侧内壁设有第一信号块，所述旋转 空腔下侧内壁固定设有固定轴，所述固定轴上转动设有旋转板，所述旋转板与所述固定轴 间设有扭簧，所述上端面固定设有第二信号块。 优选地，所述支撑竖板内固定设有第一轮轴和第二轮轴，所述第一轮轴远离所述 伸缩轴侧转动连接有从动轮，所述第二轮轴远离所述伸缩轴侧转动连接有电动轮。 优选地，所述支撑横板上端面固定设有太阳能板，所述太阳能板可以为设备储能。 本发明的有益效果 ：本发明仅需要安装在高速绿化带中，机器通过电力驱动，机 器中安装有太阳能电池板和侧向风发电系统，可以为机器进行储能，增加机器的使用时间， 因为本发明的自动化程度高，在进行高速修剪的时候完全自动化，不需要人力参与，极大的 降低了人力成本，避免了人力修剪所带来的安全隐患，同时极大的提高了修剪的工作效率。 附图说明 为了更清楚地说明发明实施例或现有技术中的技术方案，下面将对实施例或现有 技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是发明 的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据 这些附图获得其他的附图。 图 1 是本发明实施例的结构示意图； 图 2 是本发明实施例图1中A-A方向的示意图； 图 3 是本发明实施例图2中B-B方向的示意图； 图 4 是本发明实施例图1中C-C方向的示意图； 图 5是本发明实施例图1中D-D方向的示意图。
