技术摘要：

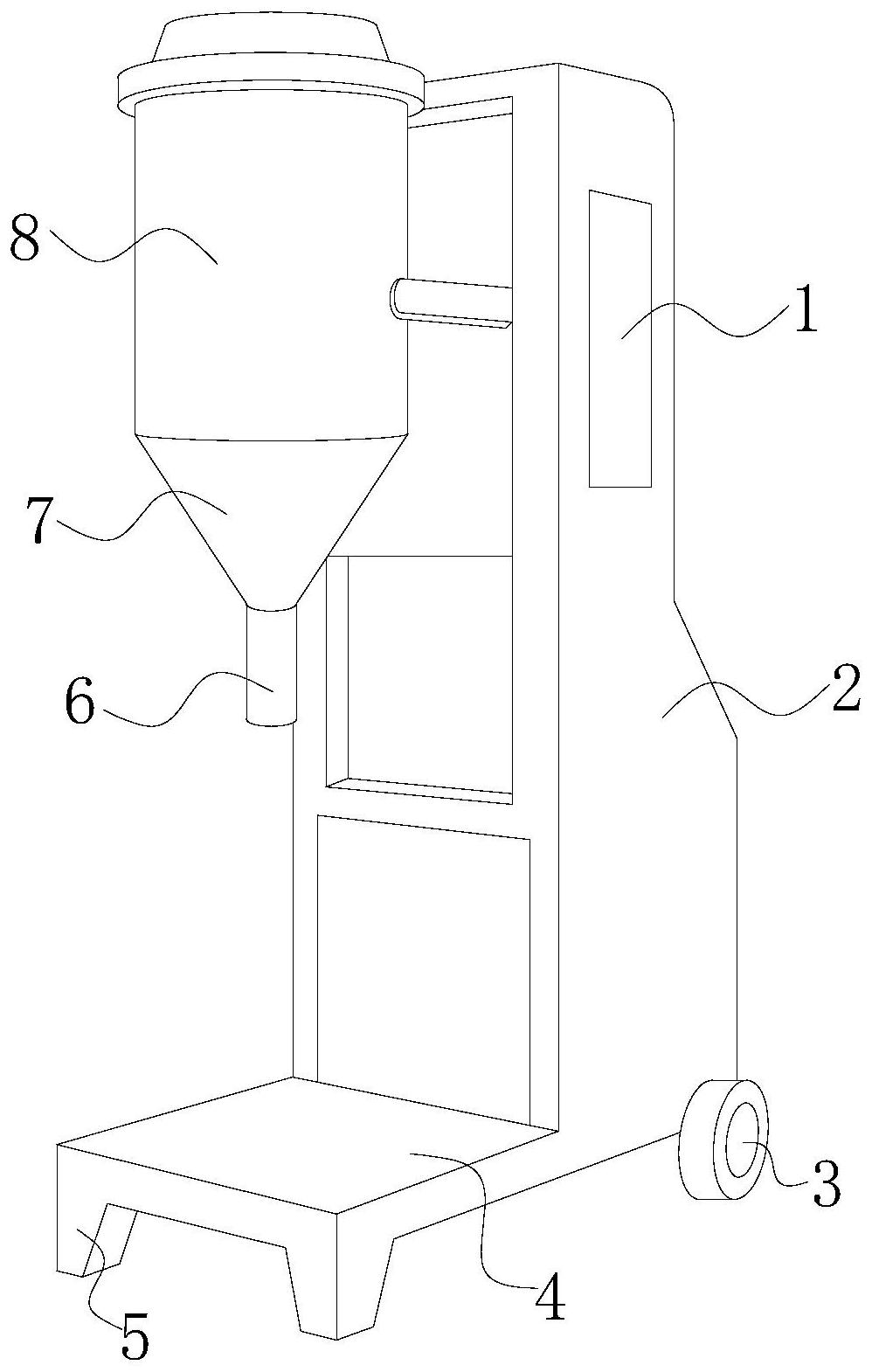

本发明公开了一种牛奶常压灌装设备，其结构包括控制面板、壳体、脚轮、固定底板、底脚、灌装头、储存罐、清仓装置，控制面板安装在壳体侧面上，壳体与固定底板机械焊接，储存罐与壳体机械焊接，储存罐内设有清仓装置，储存罐与灌装头固定连接，本发明的有益效果：通过  全部
背景技术：
液体的分装对于密封性的要求较高，牛奶的分装通过灌装机进行灌装可以有效实 现密封，保障牛奶的保质期，防止其因漏气而变质，目前的常压灌装设备具有以下缺陷：牛 奶在进行灌装的过程中，随着装瓶数量的增加，存储腔中牛奶的量会逐渐减少，牛奶的液面 会逐渐下降，而存储腔的内壁上会有一圈一圈的牛奶液面残留，当存储腔中的牛奶完全灌 装完之后，上层牛奶圈已凝固，难以清洗。
技术实现要素：
针对现有技术的不足，本发明是通过如下的技术方案来实现：一种牛奶常压灌装 设备，其结构包括控制面板、壳体、脚轮、固定底板、底脚、灌装头、储存罐、清仓装置，所述控 制面板安装在壳体侧面上，所述壳体与固定底板机械焊接，所述底脚设有两个，并且安装在 固定底板远离壳体的一侧底部，所述固定底板的另一侧底部设有脚轮，所述储存罐与壳体 机械焊接，所述储存罐内设有清仓装置，所述储存罐与灌装头固定连接； 所述清仓装置由悬浮架、中心轴、轴盘、刮轮、存储腔、旋转杆构成，所述悬浮架与 旋转杆机械连接，所述旋转杆设有三个，并且均匀分布在轴盘外壁上，所述轴盘内设有中心 轴，所述刮轮与旋转杆固定连接，所述刮轮紧贴在存储腔内壁上。 作为本发明的进一步优化，所述悬浮架由圆环圈、空心板、间隔罩构成，所述空心 板设有三个，并且等距分布在圆环圈上，所述空心板与圆环圈呈上下结构固定连接，所述空 心板远离圆环圈的一侧上设有间隔罩，所述间隔罩与空心板固定连接，所述圆环圈为空心 结构，所述圆环圈被三个旋转杆三等分，并且圆环圈与旋转杆固定连接。 作为本发明的进一步优化，所述刮轮由固定块、中心盘、连接杆、固定环、刮端构 成，所述固定块位于连接杆的中央，所述固定块将连接杆贯穿并固定在固定环上，所述固定 环内侧设有中心盘，所述刮端与连接杆固定连接，所述刮端紧贴在存储腔内壁上，所述中心 盘与连接杆机械焊接，所述连接杆设有三个，并且均匀分布在中心盘外边缘层上。 作为本发明的进一步优化，所述间隔罩由罩体、配重层、凸起层、浮球构成，所述罩 体呈半球状设立，并为空心结构，所述罩体凹槽中央设有凸起层，所述凸起层与浮球固定嵌 合，所述浮球与凸起层相连接的一侧中央设有配重层，所述浮球远离罩体的一端与空心板 固定连接，所述罩体的外壁为光滑结构。 作为本发明的进一步优化，所述浮球的外形呈椭圆状设立，并且中央为圆形空心 结构，使得浮球可以飘浮在牛奶的液面上。 作为本发明的进一步优化，所述刮端由加固杆、固定盘、刮板、板体构成，所述加固 杆设有两个，并且呈对称结构设立，所述加固杆与固定盘机械焊接，所述加固杆与刮板相连 接，所述刮板设有两个，所述刮板与板体呈一体化结构，所述刮板与板体构成“V”字形结构。 3 CN 111606292 A 说　明　书 2/4 页 作为本发明的进一步优化，所述加固杆呈“U”字形设立，并且呈开口方向朝刮板设 立，所述加固杆的两端与刮板的内侧固定连接。 作为本发明的进一步优化，所述中心轴的俯视图近似于“Y”字形，所述轴盘内设有 与中心轴相配合的槽腔，并且随着牛奶的减少，液面降低，轴盘会在中心轴上向下滑动，随 着液面发生纵向位移。 有益效果 本发明一种牛奶常压灌装设备，将待装瓶的空瓶子放置在固定底板，将牛奶放置 在清仓装置内，并通过灌装头输出，对固定底板上的空瓶子进行灌装，悬浮架悬浮在牛奶液 面上，外机械力驱动中心轴旋转带动轴盘旋转，使得旋转杆带动刮轮随之旋转，旋转的过程 中，刮端始终紧贴着存储腔的内壁，刮板旋转的过程中将存储腔内壁上由于牛奶减少液面 下降而残留的牛奶圈刮除，由于加固杆呈“U”字形设立，并且固定在刮板内侧，使得刮板在 刮牛奶圈的过程中，始终具有反向的支撑力，间隔罩为空心结构，使得清仓装置内牛奶的减 少的过程中，间隔罩始终可以衬托空心板以及圆环圈漂浮在牛奶液面上，并且罩体的外壁 为光滑结构，从而有效减少牛奶干化粘结在罩体外壁上，达到减小罩体重量的目的。 与现有技术相比，本发明具有以下优点： 本发明通过将悬浮架设立为空心结构，使得牛奶液面改变的过程中，间隔罩可以 衬托空心板以及圆环圈漂浮在牛奶液面上，并且罩体的外壁为光滑结构，从而有效减少牛 奶干化粘结在罩体外壁上，随着牛奶的减少，液面降低，轴盘会在中心轴上向下滑动，随着 液面发生纵向位移，并带动悬浮架随之运动，在此过程中，刮端始终紧贴着存储腔的内壁， 刮板旋转的过程中将存储腔内壁上由于牛奶减少液面下降而残留的牛奶圈刮除，达到将残 留的牛奶圈清除的目的，防止其干化并凝固在存储腔内壁上，使得存储腔的清洁更为简便。 附图说明 通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、 目的和优点将会变得更明显： 图1为本发明一种牛奶常压灌装设备的结构示意图。 图2为本发明一种牛奶常压灌装设备的清仓装置俯视图。 图3为本发明一种牛奶常压灌装设备的悬浮架结构图。 图4为本发明一种牛奶常压灌装设备的间隔罩结构图。 图5为本发明一种牛奶常压灌装设备的间隔罩立体图。 图6为本发明一种牛奶常压灌装设备的刮轮结构图。 图7为本发明一种牛奶常压灌装设备的刮端结构图。 图中:控制面板-1、壳体-2、脚轮-3、固定底板-4、底脚-5、灌装头-6、储存罐-7、清 仓装置-8、悬浮架-a、中心轴-b、轴盘-c、刮轮-d、存储腔-e、旋转杆-f、圆环圈-a1、空心板- a2、间隔罩-a3、固定块-d1、中心盘-d2、连接杆-d3、固定环-d4、刮端-d5、罩体-a31、配重层- a32、凸起层-a33、浮球-a34、加固杆-d51、固定盘-d52、刮板-d53、板体-d54。
