技术摘要：

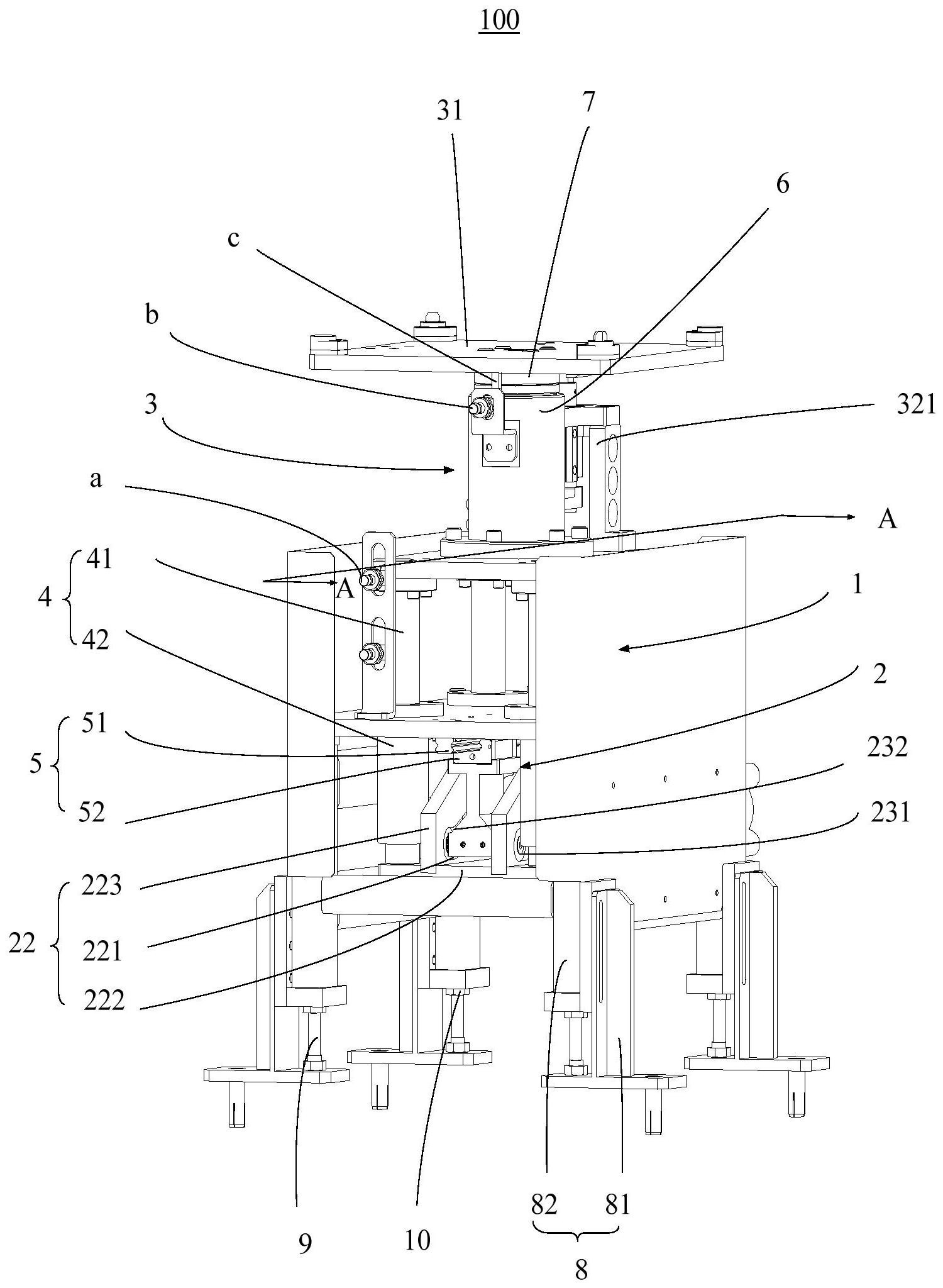

本发明公开的抬起旋转装置包括机座、升降机构及旋转机构，机座具有沿水平向延展的安装台，升降机构包括处于安装台上方且与安装台相对设置的活动板，旋转机构包括与活动板相对设置且位于活动板上方的转动板，转动板用以供待检测工件放置，因为待检测工件放置于转动板，  全部
背景技术：
在大型零部件加工领域，大型零部件加工检测是大型零部件生产质量控制的一个 关键环节，大型零部件在加工完成并经过清洗检测后，需要对工件的外观进行检查，主要检 查工件各个表面以及主要加工孔是否有划伤划痕以及气缩孔等。外观检查没有控制好，可 能会影响大型零部件的密封效果、联接效果以及整机的性能。现有的外观检查方式为人工 将大型零部件从输送滚道上搬下来后在工作台上进行检查，在检查过程中通过人工翻转或 者旋转工件过程中可能会由于人为原因导致大型零部件的外观受损，且如此操作检查效率 低，劳动强度大。
技术实现要素：
本发明的主要目的是提出一种用于外观检查的抬起旋转装置，旨在避免在对大型 零部件的外观进行检测时导致其外观受损，且提高检查效率，减轻操作者的劳动强度。 为实现上述目的，本发明提出的用于外观检查的抬起旋转装置，包括： 机座，具有沿水平向延展的安装台； 升降机构，包括处于所述安装台上方且与所述安装台相对设置的活动板，所述活 动板具有靠近或远离所述安装台的活动行程；以及， 旋转机构，包括与所述活动板相对设置且位于所述活动板上方的转动板，所述转 动板用以供待检测工件放置，所述转动板沿上下向延伸设置的轴线转动安装于所述活动 板。 可选地，所述安装台与所述活动板之间设置有多个升降导向组件，多个所述升降 导向组件沿所述安装台周向间隔设置；和/或， 所述旋转机构包括弹性插销机构，所述弹性插销机构包括插销固定支架和沿上下 向延伸设置的插销，所述插销固定支架设于所述活动板，所述插销沿上下向活动安装于所 述插销固定支架，所述转动板的下表面对应所述插销设置有插槽，其中，所述插销向上运动 至插装于所述插槽以阻止所述转动板转动，所述插销向下运动至脱离所述插槽以使所述转 动板可转动；和/或， 所述机座底部还设置有多个高度调节组件，多个所述高度调节组件沿所述安装台 周向间隔设置，多个所述高度调节组件均包括： 固定架，用于固定于地面；以及， 调节架，上端安装于所述机座底部，下端沿上下向位置可调地安装于所述固定架。 可选地，所述安装台的长度方向为左右向，宽度方向为前后向； 所述弹性插销机构还包括： 4 CN 111604870 A 说　明　书 2/8 页 驱动气缸，具有朝下设置的活塞杆； 连接块，沿水平向延展设置，所述连接块的右端与所述活塞杆的中部位置连接；以 及， 弹簧，套设于所述活塞杆的下端，且处于所述连接块与所述活动板之间； 其中，所述插销的下端设于所述连接块的左端。 可选地，所述升降导向组件包括沿上下向延伸设置的导向柱和与所述导向柱相适 配的导向筒，所述导向柱和所述导向筒中，其中一者设于所述安装台，另一者设于所述活动 板。 可选地，所述导向柱设于所述活动板，所述导向筒设于所述安装台； 所述升降机构还包括： 升降底座，设于所述安装台的下方且与所述安装台呈相对设置，所述升降底座的 上端与所述导向柱向下伸出至所述导向筒外的连接端相连；以及， 升降驱动组件，用以驱动所述升降底座靠近或远离所述安装台活动。 可选地，以所述安装台的长度方向为左右向，宽度方向为前后向； 所述升降底座上形成有沿上下向上倾斜设置的导向孔，所述导向孔的上、下两端 对应分设于所述升降底座的左、右两端； 所述升降驱动组件包括沿左右向活动安装至所述机座的驱动滚轮，所述驱动滚轮 沿前后向的轴线转动安装于所述导向孔内，所述驱动滚轮的外侧面与所述导向孔的内侧壁 抵紧，以驱动所述升降底座活动。 可选地，所述导向孔具有沿上下向分布的第一水平延伸段、第二水平延伸段及夹 设于所述第一水平延伸段和所述第二水平延伸段之间的倾斜段，所述第一水平延伸段与所 述倾斜段平滑连接，所述第二水平延伸段与所述倾斜段平滑连接；和/或， 所述升降底座包括与所述安装台呈相对设置的底板和设于所述底板前后两侧端 的两个侧板，两个所述侧板相对的端面其中之一贯设有穿孔以形成所述导向孔。 可选地，所述导向孔设置两个，且分设于两个所述侧板上； 对应的所述驱动滚轮设置两个，且分设于两个所述导向孔内。 可选地，所述底板以及两个所述侧板之间形成一安装空间； 所述升降驱动组件还包括沿左右向活动安装至所述机座的滚轮安装座，所述滚轮 安装座设于所述安装空间，且所述滚轮安装座的前后两端分别用以供两个所述滚轮安装。 可选地，所述滚轮安装座与所述安装台之间设置有滑动导向组件，所述滑动导向 组件包括相互滑动配合的导轨以及滑块，所述导轨设于所述安装台下表面且沿左右向延伸 设置，所述滑块安装于所述滚轮安装座上表面；和/或， 所述升降驱动组件还包括直线驱动结构，所述直线驱动结构的固定端设于所述机 座，活动端设于所述滚轮安装座。 本发明提供的技术方案中，因为待检测工件放置于所述转动板，所述转动板沿上 下向延伸设置的轴线转动安装于所述活动板，当要检测待测量工件的外观时，驱动所述转 动板远离所述安装台活动，使得所述待测量工件被抬起，驱动所述转动板沿上下向延伸设 置的轴线转动，如此便于操作者检查待测量工件的上表面和四个侧面，避免在检查过程中 通过人工翻转或者旋转待测量工件过程中可能会由于人为原因导致大型零部件的外观受 5 CN 111604870 A 说　明　书 3/8 页 损，如此操作提高了检查效率，减轻操作者的劳动强度。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅是本发 明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根 据这些附图示出的结构获得其他的附图。 图1为本发明提供的用于外观检查的抬起旋转装置的一实施例的结构示意图； 图2为图1中抬起旋转装置的部分结构示意图； 图3为图1中A-A处的剖视结构示意图； 图4为图1中升降机构部分结构示意图； 图5为图4中滚轮安装座的结构示意图； 图6为图4中驱动滚轮的结构示意图。 附图标号说明： 6 CN 111604870 A 说　明　书 4/8 页 本发明目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。
