技术摘要：
本发明涉及一种型梁轨道连接器。所述型梁轨道连接器包括一个轨道支撑板、一个上连接部和一个下连接部；所述上连接部由U型卡槽和卡槽固定螺丝孔组成，下连接部由轨道连接底板和底板螺栓固定孔组成。所述下连接部上设置有一轨道连接底板，所述轨道连接底板前后对称设有四  全部
背景技术：
吊篮是建筑工程高空作业的设备，它用于幕墙安装，外墙清洗等。随着国内高层建 筑的大量兴建，城市环境美化要求的提高，高空作业电动吊篮普及迅速。吊篮一般由悬挂机 构、轨道、爬轨器、篮体和安全系统组成。篮体可沿轨道水平行走和垂直移动，轨道是吊篮的 重要组成部分，轨道的连接也尤为重要。在现有吊篮工字钢轨道的连接中，大多采用在型梁 上打孔的方式进行连接，这种连接方式既不方便也不经济。因而，研究、发展一种型梁轨道 连接器具有重要的意义。
技术实现要素：

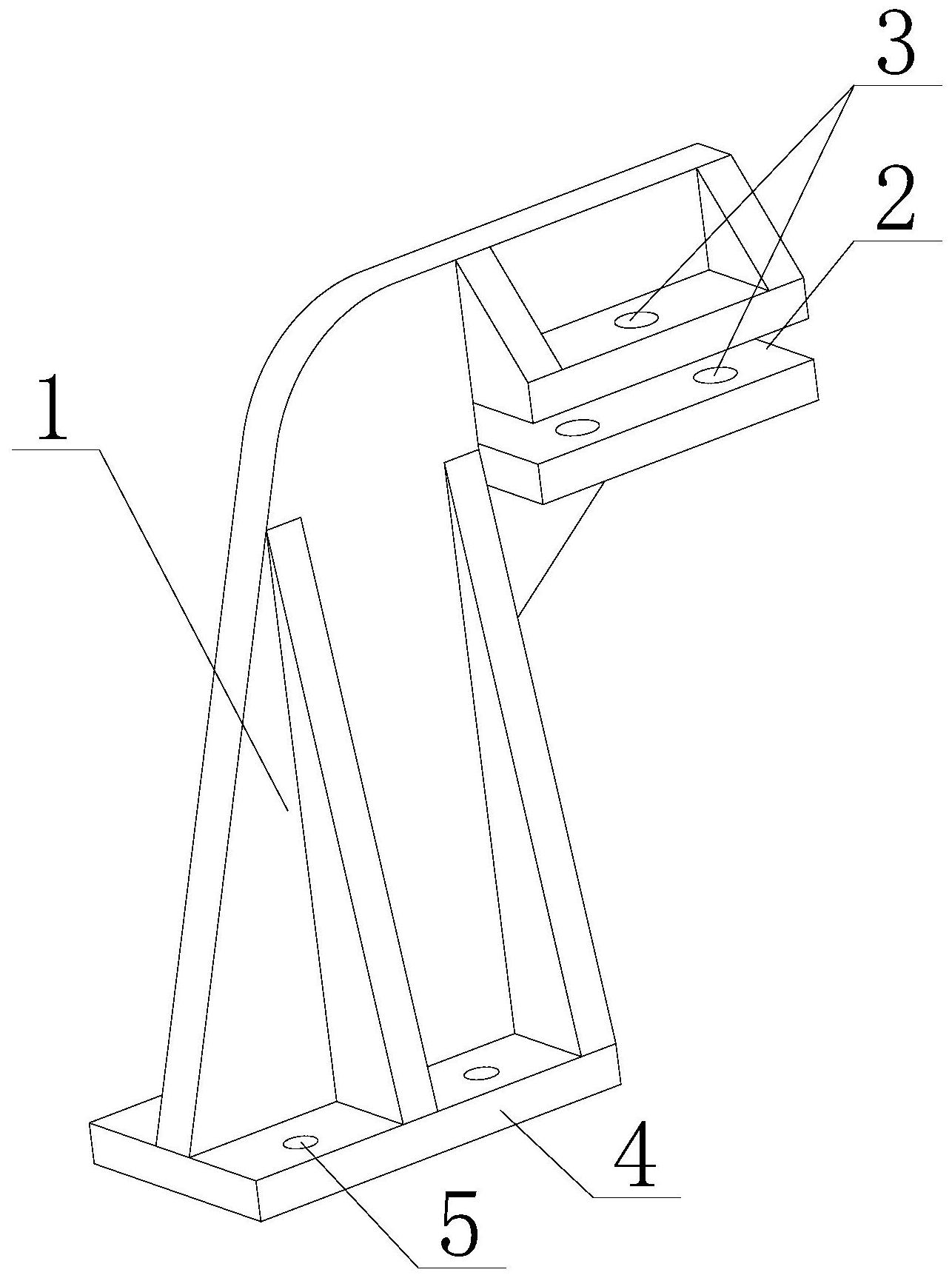

本发明目的在于克服现有技术中存在的上述不足，提供吊篮工程项目一种一种型 梁轨道连接器。 按照本发明提供的技术方案：所述型梁轨道连接器包括一个轨道支撑板、一个上 连接部和一个下连接部；所述上连接部由U型卡槽和卡槽固定螺丝孔组成，下连接部由轨道 连接底板和底板螺栓固定孔组成；所述上连接部上设置有一U型卡槽，所述U型卡槽的上连 接板上对称设有两个卡槽固定螺丝孔，U型卡槽的下连接板上前后对称设有四个卡槽固定 螺丝孔；所述下连接部上设置有一轨道连接底板，所述轨道连接底板前后对称设有四个底 板螺栓固定孔。 作为本发明的进一步改进，所述U型卡槽的卡口可卡在型钢钢梁的边翼上并通过 螺栓固定，所述轨道连接底板和底板螺栓固定孔组成下连接部可通过螺栓固定在轨道上， 从而实现了型钢钢梁与轨道的连接。 本发明与现有技术相比，优点在于：所述型梁轨道连接器合理的运用卡槽结构使 轨道卡座与型钢钢梁固定连接，使得连接变得更加方便且无需在型钢钢梁上打孔，具有.结 构简单、灵活可靠、生产成本低和可靠性高等特点。 附图说明 图1为本发明的整体结构示意图。 附图标记说明：1—轨道支撑板、2—U型卡槽、3—卡槽固定螺丝孔、4—轨道连接底 板、5—底板螺栓固定孔。
