技术摘要：
本发明公开了一种基于高压脉冲电场的防疫呼吸装置，它由呼吸面罩(1)、三通阀(2)、汽水分离器(3)、电击腔体(4)、控制电路单元(5)、前置过滤器(6)、导气管路(7)构成。其中呼吸面罩(1)、三通阀(2)、汽水分离器(3)、电击腔体(4)、前置过滤器(6)、依次由导气管路(7)连接构成  全部
背景技术：
： 传统的口罩和过滤式防护面具只能阻隔病原菌侵入人体的呼吸系统，不能杀灭病 原菌。病原菌留存在生活空间中，存在感染他人的可能情况。
技术实现要素：

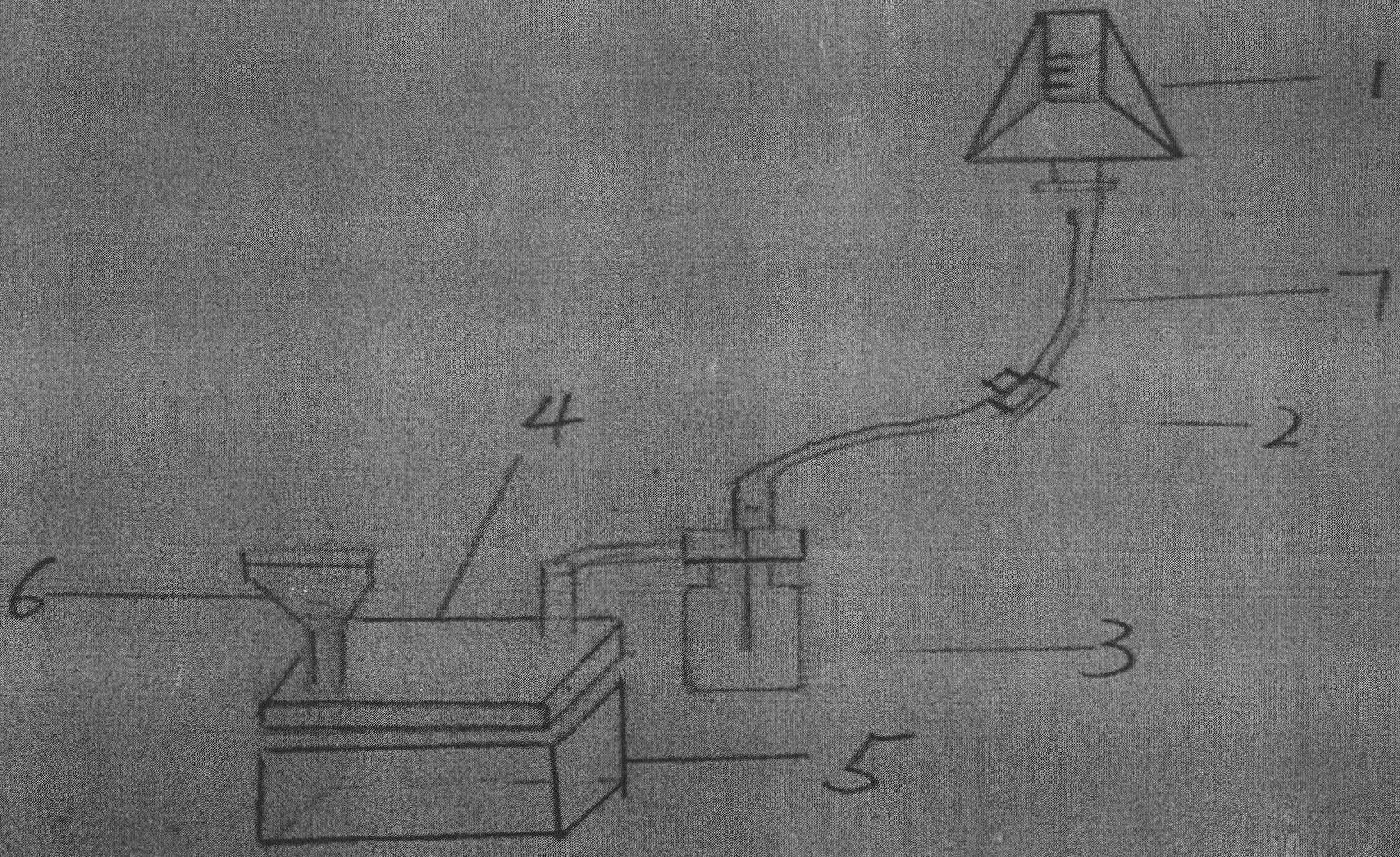

： 发明目的：为克服现有技术的不足，本发明提供了一种基于高压脉冲电场的防疫 呼吸装置解决杀灭病原微生物的方式切断传播途径，更有效地控制疫情蔓延。 为实现上述目的，本发明采用以下技术方案：一种基于高压脉冲电场的防疫呼吸 装置由呼吸面罩(1)、三通阀(2)、汽水分离器(3)、电击腔体(4)、控制电路单元(5)、前置过 滤器(6)、导气管路(7)构成。其中呼吸面罩(1)、三通阀(2)、汽水分离器(3)、电击腔体(4)、 前置过滤器(6)、依次由导气管路(7)连接构成空气通路。电击腔体(4)与控制电路单元(5) 构成主机部分。外界空气经前置过滤器(6)去除灰尘等较大的颗粒物后进入的电击腔体 (4)，控制电路单元(5)施加特征信号于电击腔体(4)；空气中的病毒、细菌等病原微生物的 膜结构被破坏而死亡，经灭杀处理后的空气吸入人体；人体呼出的气体再经该系统装置灭 杀处理后，释放到空间中。 有益效果：以杀灭病原微生物的方式来切断传播途径，不让病原菌留在生活空间， 进一步降低感染他人的机会，更有效地控制疫情蔓延。 附图说明： 下面结合附图，对本发明进一步说明 图1为：一种基于高压脉冲电场的防疫呼吸装置结构示意图 1、呼吸面罩  2、三通阀  3、汽水分离器  4、电击腔体  5、控制电路单元  6、前置过滤 器、7、导气管路 图2为：呼吸面罩单元结构示意图 1、框架  2、硅胶软垫  3、通气口  4、扬声器  5、鼓膜  6、显示屏  7、呼吸参数传感器 (氧气浓度、二氧化碳浓度)  8、拾音器  9、压力传感器  10、卡扣  11、充气边条 图3为：汽水分离器结构示意图 1、分离腔  2、进汽口  3、出气口  4、集水瓶  5、分离冷镜.6、半导体制冷元件  7、液 位传感器  8、温度传感器 图4为：电击腔体结构示意图 1、通气口  2、电击腔壳体  3、电击板  4、气隙  5、引出电极 图5为：前置过滤器结构示意图 1、外壳  2、压盖  3、过滤膜片  4、连接螺纹  5、内置压力传感器  6、外置压力传感器  3 CN 111569294 A 说　明　书 2/3 页 7、微型轴流风机  8、流量传感器 图6为：控制电路单元结构示意图 1、主控制器CPU  2、特征信号发生部分  3、功率信号放大部分  4、电击腔保护电路  5、电源管理部分  6、通信接口  7、工作参数设定按键和LCD  显示屏  8、呼吸面罩内置传感器 接口(氧气浓度、二氧化碳浓度、压力、拾音器)  9、汽水分离器(液位、温度)传感器接口  10、 呼吸面罩工作参数显示  LCD屏接口  11、前置过滤器差压传感器接口  12、电池 在图1中，一种基于高压脉冲电场的防疫呼吸装置由呼吸面罩(1)、三通阀(2)、汽 水分离器(3)、电击腔体(4)、控制电路单元(5)、前置过滤器(6)、导气管路(7)  构成。其中呼 吸面罩(1)、三通阀(2)、汽水分离器(3)、电击腔体(4)、前置过滤器(6)、依次由导气管路(7) 连接构成空气通路。呼吸面罩(1)用于隔绝人体呼吸道与管路外的通气；三通阀(2)用于病 人吸氧气时，氧气直接吸入人体，呼出的气体经过电击腔体(4)后释放到空间中；汽水分离 器(3)用于分离呼出气体中所携带的水汽，避免水汽在电击腔内凝结；前置过滤器(6)用于 过滤灰尘等直径较大的颗粒物，避免其进入电击腔内。控制电路单元(5)施加高压特征信号 于电击腔体(4)，空气经由电击腔体(4)时，空气中的病毒、细菌等微生物的膜结构被破坏而 死亡。 在图2中，呼吸面罩由框架(1)、硅胶软垫(2)，通气口(3)组成。框架上设置有通孔， 硅胶软垫设有连接凸柱，安装于框架的通孔处；框架和硅胶软垫之间设置有支撑骨位，以使 得硅胶软垫能够转动从而适应不同人体的面部特征；硅胶软垫与人的面部接触面设有密封 充气边条(11)；该呼吸面罩具有人体佩戴舒适，气密性好。硅胶软垫(2)内侧设有呼吸参数 传感器(7)，呼吸面罩框架(1)外侧设有显示屏(6)，用于显示装置的工作状态和使用者的呼 吸参数；硅胶软垫(2)内置拾音器(8)，外侧的腮部两侧设有鼓膜(5)和扬声器(4)，用于传导 语音；硅胶软垫内侧设有压力传感器(9)用于监测呼吸面罩的气密性；卡扣(10)连接弹性绑 带用于固定呼吸面罩在人体的面部。导气管路与通气口连接。 在图3中，人体呼出的含有水汽的气体由进汽口(2)进入分离腔体(1)，分离腔体 (1)内置分离冷镜(5)和液位传感器(7)，半导体制冷元件(6)和温度传感器(8)内嵌于分离 冷镜(5)中；含有水汽的气体经过分离冷镜表面时，当冷镜温度低于露点温度时，凝结成液 态水，收集于集水瓶(4)内，其材质为抗老化透明塑料制成，便于观察收集瓶中水位；液位传 感器(7)将液位信息传送给控制电路单元；除水后的气体由出气口(3)进入电击腔体。 在图4中：电击腔体由通气口(1)、电击腔壳(2)、电击板(3)、气隙(4)、引出电极(5) 组成。电击腔体由相互绝缘的两个或多个平行电击板(3)和气隙(4)组成，被处理的空气由 一个通气口(1)进入，通过气隙(4)流通从另一个通气口(1)流出。带有病原菌的空气通过气 隙时，控制电路单元通过引出电极施加高压特征信号于电击板(3)，空气中的病毒、细菌等 病原微生物的膜结构被破坏而死亡。 在图5中，前置过滤器由喇叭口状外壳(1)、带螺纹口的压盖(2)、过滤膜片(3)、连 接螺纹(4)、内置压力传感器(5)、外置压力传感器(6)、微型轴流风机(7)、流量传感器(8)组 成。内外置压力传感器(5、6)和流量传感器(8)的数据传送给控制电路单元；控制电路单元 控制微型轴流风机(7)；前置过滤器设有连接螺纹(4)与电击腔体通气口连接。 在图6中，控制电路单元由主控制器CPU(1)、特征信号发生电路(2)、功率信号放大 电路(3)、电击腔保护电路(4)、电源管理电路(5)、通信接口  (6)、工作参数设定按键和显示 4 CN 111569294 A 说　明　书 3/3 页 屏(7)、呼吸面罩内置传感器(氧气浓度、二氧化碳浓度、压力、拾音器)接口(8)、汽水分离器 传感器(液位、温度)接口(9)、呼吸面罩工作参数显示屏接口(10)、前置过滤器压力、流量传 感器接口(11)、电池(12)组成。主控制器CPU(1)通过呼吸面罩内置传感器接口(8)采集呼吸 面罩内氧气浓度、二氧化碳浓度、压力数据和语音信息；通过汽水分离器传感器(液位、温 度)接口(9)采集汽水分离器内温度和液位数据；通过前置过滤器压力、流量传感器接口 (11)采集前置过滤器的过滤膜片的内外压力；通过通信接口(6)传递远程通信信号。工作参 数设定按键和显示屏(7)用于设置参数和监视系统工作状态。电源管理电路(5)用于监测电 池  (12)的电量和充放电状态。主控制器CPU(1)根据软件程序，发出指令给特征信号发生电 路(2)，由特征信号发生电路(2)发出特征信号经过功率信号放大电路(3)进行功率放大后 变成高压特征信号，再通过引出电极和电击腔保护电路(4)，施加于电击腔体的电击板间的 气隙上。
