技术摘要：
本发明涉及一种自动收集水面漂浮垃圾的拦漂装置，包括：一拦漂，横设于外部水面；一桶体，桶体可横向滑动设置于拦漂上，上端的侧壁开设有若干收集槽，下端开设有出水孔，内部设有滤芯；一桶盖，桶盖竖向滑动设置于桶体上，上端侧壁设有若干与收集槽相对应的收集孔，顶  全部
背景技术：
目前，在河道、湖泊水面上漂浮了很多垃圾，如生活垃圾、工业垃圾，在水面上一般 很难实时地对漂浮垃圾进行收集处理。就目前而言，通常在水面上设置拦漂，通过拦漂拦截 漂浮垃圾，然后再人工清理拦截的漂浮垃圾。传统的拦漂只能拦截漂浮垃圾并不能自动收 集漂浮垃圾，需要手动清理拦漂拦截的垃圾。手动清理是目前清理漂浮垃圾的主要方式，一 般是由清理工人每天驾驶船只，利用网兜来打捞漂浮垃圾。在进行手动清理漂浮垃圾的情 况下，清理工人驾驶船只清理漂浮垃圾的效率低、打捞时间长、打捞次数少，并不能实时的 保持河面的整洁。 除了手动清理方式外，市场上也有一些能够对漂浮垃圾进行实时收集的漂浮垃圾 清理装置，现有的漂浮垃圾清理装置是通过漂浮垃圾清理装置的内部水面和漂浮垃圾清理 装置的外部水面之间形成液位差，进而在漂浮垃圾清理装置的外部与漂浮垃圾清理装置的 内部形成水流，漂浮垃圾跟着水流进入漂浮垃圾清理装置的内部，从而实现对漂浮垃圾的 收集。但漂浮垃圾清理装置在不运行的情况下，漂浮垃圾清理装置的内部水面与漂浮垃圾 清理装置的外部水面不再具有液位差，若此时外部水面发生流动，漂浮垃圾清理装置内部 收集的垃圾就会漂离。此外，为防止收集的漂浮垃圾产生漂离的问题，一般采用各种开关装 置使漂浮垃圾清理装置的垃圾收集桶向上悬浮，使收集桶的开口高于外部水面，从而防止 收集桶内收集的漂浮垃圾发生漂离，而开关装置的设置涉及复杂的机械开关结构且需要消 耗能源，无法长期使用，生产及使用成本高。 综上，针对人工清理漂浮垃圾效率低、打捞次数少以及现有的需要采用复杂的机 械开关结构或需要消耗能源才能防止漂浮垃圾清理装置收集的垃圾漂离的问题，尚未提出 有效的解决方案。
技术实现要素：

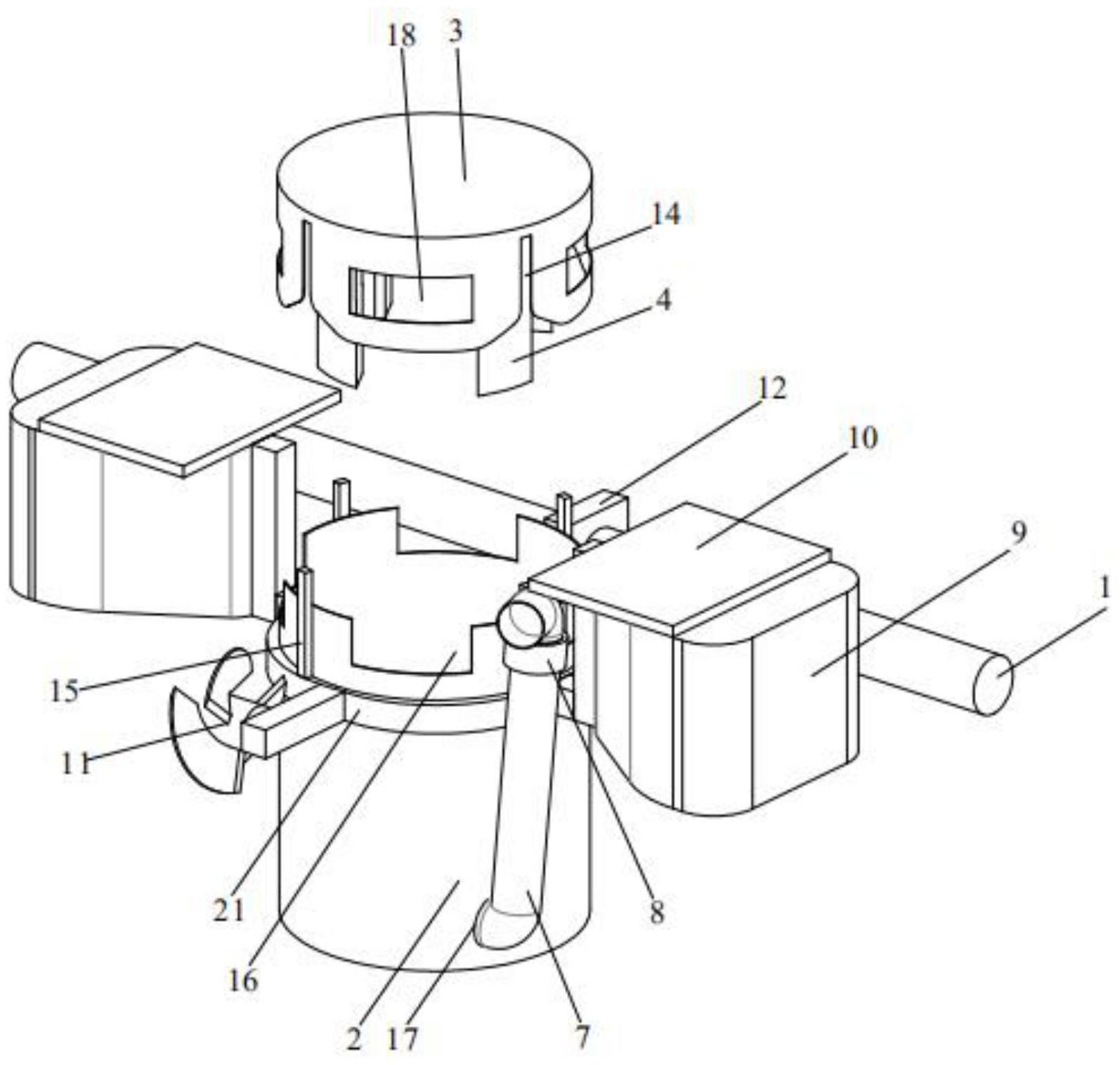

本发明所要解决的技术问题是：针对上述现有技术中存在的缺陷，提供了一种结 构设计新颖，使用灵活、方便，垃圾拦截及收集效率高的自动收集水面漂浮垃圾的拦漂装 置。 为实现上述目的，本发明采用以下技术方案： 本发明提供了一种自动收集水面漂浮垃圾的拦漂装置，包括： 一拦漂，所述拦漂横设于外部水面，用于拦截漂浮垃圾； 一桶体，所述桶体可横向滑动设置于所述拦漂上，所述桶体的上端的侧壁沿其周 向间隔开设有若干收集槽，下端的侧壁开设有出水孔，内部设有滤芯； 一桶盖，所述桶盖竖向滑动设置于所述桶体上，上端侧壁沿其周向间隔开设有若 4 CN 111576375 A 说　明　书 2/7 页 干与所述收集槽相对应的收集孔，顶部间隔设置有若干向下延伸的浮块；以及 一抽水机构，所述抽水机构的入水口与所述出水孔连接，用于抽出所述桶体内经 所述滤芯过滤漂浮垃圾后的水，控制所述桶体内的水位高度； 其中，所述桶盖通过所述浮块漂浮于所述桶体内的水面上，并随所述桶体内的水 位的高度同步上升或下降，以连通或关闭所述收集槽和所述收集孔。 进一步地，在所述的自动收集水面漂浮垃圾的拦漂装置上，所述抽水机构包括： 一排水管道，所述排水管道的入水口与所述出水孔连接；和 一水泵，所述水泵的入水口与所述排水管道的出水口连接。 进一步地，在所述的自动收集水面漂浮垃圾的拦漂装置上，还包括： 若干浮体，所述浮体与所述桶体的上端侧壁的外部连接，所述浮体的上表面设置 有放置槽。 进一步优选地，在所述的自动收集水面漂浮垃圾的拦漂装置上，还包括： 若干太阳能板，所述太阳能板设置于所述浮体上。 进一步较为优选地，在所述的自动收集水面漂浮垃圾的拦漂装置上，还包括： 电源模块，所述电源模块设置于所述放置槽内，所述电源模块分别与所述太阳能 板、水泵连接。 进一步地，在所述的自动收集水面漂浮垃圾的拦漂装置上，包括： 螺旋驱动机构，所述螺旋驱动机构设置在所述桶体上，以驱动所述桶体沿所述拦 漂长度方向移动，用于收集所述拦漂拦截的所有的所述漂浮垃圾。 进一步地，在所述的自动收集水面漂浮垃圾的拦漂装置上，所述桶体包括： 第一固定环，所述第一固定环设置在所述桶体的上端侧壁的外部，所述第二固定 环与所述拦漂活动连接。 进一步地，在所述的自动收集水面漂浮垃圾的拦漂装置上，所述浮块与所述桶盖 的内侧壁之间形成限位槽，所述限位槽与所述桶体顶端相配合。 进一步地，在所述的自动收集水面漂浮垃圾的拦漂装置上，所述桶盖的侧壁沿其 周向间隔开设有若干限位卡槽； 所述桶体的上端侧壁的外部沿其周向设置有若干与所述限位卡槽相配合的限位 柱。 进一步地，在所述的自动收集水面漂浮垃圾的拦漂装置上，所述桶体的上端侧壁 设置有第二固定环，所述第二固定环分别与第一固定环、浮体、螺旋驱动机构及抽水机构连 接。 本发明采用上述技术方案，与现有技术相比，具有如下技术效果： (1)充分利用桶盖自重及在桶体内水面的漂浮力，使桶盖随桶体内的水位的高度 同步上升或下降，从而自动连通或关闭收集槽和收集孔，实现自动进水及漂浮垃圾的自动 收集； (2)将桶体和桶盖构成的收集装置设置在拦漂上，并可沿拦漂的长度方向进行滑 动，对拦漂处所拦截的漂浮垃圾进行全面、快速的收集，漂浮垃圾收集效率高，并可对漂浮 垃圾积聚较多的拦漂处进行重点收集，使用灵活、方便，节省了人力和时间，具有很好的实 用效果； 5 CN 111576375 A 说　明　书 3/7 页 (3)采用桶体与桶盖的自动闭合的结构设计，当桶体内水位上升至一定高度时，桶 盖上的收集孔与桶体上的收集槽上下错位关闭，可有效防止了桶体内所收集的漂浮垃圾随 水位上升而发生回流外排；且当桶体内的收集一定量的漂浮垃圾后，定期手动取出滤芯，倒 出收集的漂浮垃圾，循环使用； (4)通过设置的太阳能板为抽水机构和螺栓驱动机构供电，使该装置可以长时间 的布置在水面中，即使没有人工操作也可以自动工作，做到全天维护周围的水环境，只需要 人工检查是否需要清理垃圾箱内垃圾即可，省时省力，具有良好推广使用价值。 附图说明 图1为本发明一种自动收集水面漂浮垃圾的拦漂装置的装配结构示意图； 图2为本发明一种自动收集水面漂浮垃圾的拦漂装置在不工作状态的结构示意 图； 图3为本发明一种自动收集水面漂浮垃圾的拦漂装置在工作状态的结构示意图； 图4为本发明一种自动收集水面漂浮垃圾的拦漂装置中桶盖的结构示意图； 图5为本发明一种自动收集水面漂浮垃圾的拦漂装置中滤芯的结构示意图； 图6为本发明一种自动收集水面漂浮垃圾的拦漂装置中抽水机构的结构示意图； 图7为本发明一种自动收集水面漂浮垃圾的拦漂装置中螺旋驱动机构的结构示意 图； 图8为本发明一种自动收集水面漂浮垃圾的拦漂装置中不带电源模块的浮体结构 示意图； 图9为本发明一种自动收集水面漂浮垃圾的拦漂装置中带电源模块的浮体结构示 意图； 其中，各附图标记为： 1-拦漂，2-桶体，3-桶盖，4-浮块，5-滤芯，6-抽水机构，7-排水管道，8-水泵，9-浮 体，10-太阳能板，11-螺旋驱动机构，12-第一固定环，13-限位槽，14-限位卡槽，15-限位柱， 16-收集槽，17-出水孔，18-收集孔，19-放置槽，20-电源模块，21-第二固定环。
