技术摘要：
本发明提供能够恰当地抑制手指与端子的接触的连接器。连接器(1)包括：具有与配对侧连接器嵌合的开口(23)的壳体(2)；以第一侧面(41)朝向开口的状态被容纳在壳体，并被保持的板状的端子(4)；安装于端子，且覆盖第一侧面的绝缘性盖部件(6)；具有供配对侧连接器的端子即配  全部
背景技术：
以往，有具有防止接触结构的连接器。专利文献1中，公开了一种电源连接器的技 术，该电源连接器具有电源端子以及支承该电源端子的壳体。在专利文献1的电源连接器 中，壳体具有：至少2个相邻的插通口，该插通口由隔板部件分隔且供导电部件插通；以及与 插通口连通的容纳空间。电源端子具有设置于容纳空间且能够与通过至少2个相邻的插通 口被插入的导电部件相接触的接触部，接触部被设置为横跨至少2个相邻的插通口。根据专 利文献1的电源连接器，其被设置为即使在端子大的情况下，手指等触到端子的危险小，且 不需要在每个开口端设置绝缘部件。 现有技术文献 专利文献 专利文献1：日本专利特开2017-199497号公报
技术实现要素：

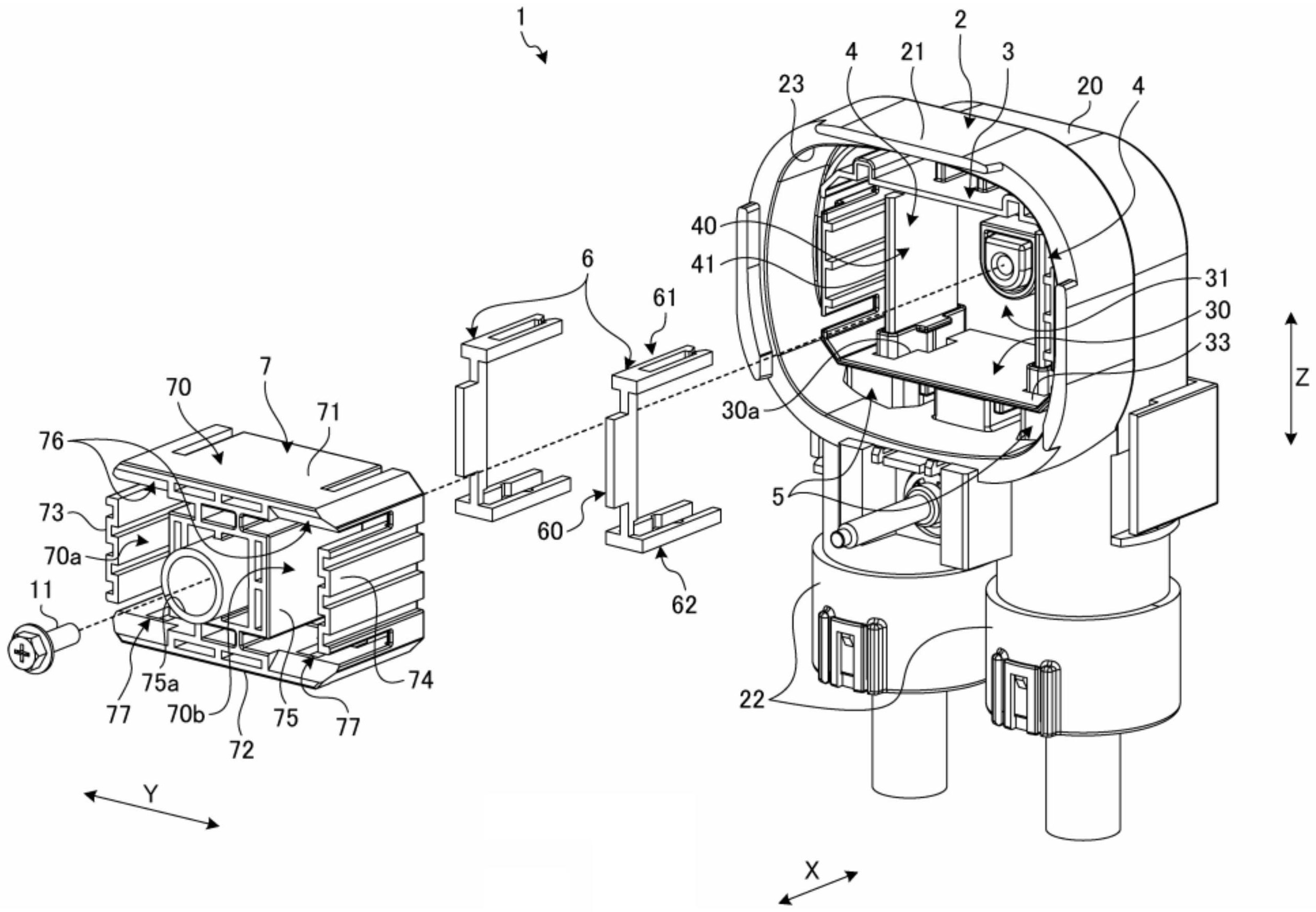

发明欲解决的技术问题 对于抑制手指与端子的接触，还有进一步改良的余地。例如，为抑制手指的接触， 可以考虑将覆盖端子的盖部件安装在端子。在此，如果盖部件的位置错位的话，会造成抑制 接触的功能的降低。 本发明的目的在于：提供能够适当抑制手指对端子的接触的连接器。 用于解决问题的方案 本发明的连接器的特征在于包括：壳体，所述壳体具有与配对侧连接器嵌合的开 口；板状的端子，所述端子以第一侧面朝向所述开口的状态被容纳在所述壳体，并被保持； 绝缘性的盖部件，所述盖部件被安装于所述端子，并覆盖所述第一侧面；以及支架，所述支 架具有供所述配对侧连接器的端子即配对侧端子插入的贯通孔，且从所述开口一侧安装到 所述壳体，并卡定所述盖部件。 发明效果 本发明涉及的连接器包括：壳体，所述壳体具有与配对侧连接器嵌合的开口；板状 的端子，该端子以第一侧面朝向开口的状态被容纳壳体，并被保持；绝缘性的盖部件，该盖 部件安装于端子，并覆盖第一侧面；以及支架，该支架具有供配对侧连接器的端子即配对侧 端子插入的贯通孔，且从开口一侧安装到壳体，将盖部件卡定。根据本发明涉及的连接器， 盖部件被支架卡定。因此，本发明涉及的连接器具有能够限制盖部件相对于端子的位置偏 离，并且能够恰当抑制手指与端子接触的效果。 3 CN 111555065 A 说　明　书 2/8 页 附图说明 图1是的实施方式涉及的连接器的立体图。 图2是的实施方式涉及的连接器的主视图。 图3是的实施方式涉及的连接器的分解立体图。 图4是实施方式涉及的盖部件的立体图。 图5是实施方式涉及的阳端子的立体图。 图6是说明实施方式中的盖部件的组装的立体图。 图7是实施方式的盖部件、阳端子以及绝缘部件的立体图。 图8是的实施方式涉及的连接器的剖视图。 图9是实施方式的第1变形例涉及的阳端子以及盖部件的立体图。 图10是实施方式的第1变形例涉及的盖部件的立体图。 附图标记的说明 1 连接器 2  外壳 3 内壳 4 阳端子 5 绝缘部件 6，8  盖部件 7  支架 11 固定部件 20  主体 21 嵌合部 22  筒状部 23 开口 30  外壁部 31  底壁部 33 卡定面 40  主体 41  第一侧面 42，43  切口部 44  基部 45  第二侧面 50  主体 50a 阶梯面 51 卡合部 51a，51b：长边部、51c、51d：侧面 52 卡合突起 53  被卡定部 60  主体 4 CN 111555065 A 说　明　书 3/8 页 60a 突出部 61  第一卡合部 61a  基部 62  第二卡合部 63，65：第一臂、64，66：第二臂 63a，64a 卡定突起 65a，66a 卡合凹部 70  外壁部 70a，70b 贯通孔 71：第一侧壁、72：第二侧壁、73：第三侧壁、74：第四侧壁 75 中间壁部 75a  筒状部 76  第一保持部 76a：第一卡定面、76b：第二卡定面76c：插入部 77  第二保持部 81：第一柱状部、82：第二柱状部、83：第三柱状部、84：第四柱状部 X：第一方向、Y：第二方向、Z：第三方向、Z1：拔出方向、Z2：插入方向 W 电线
