技术摘要：
本发明公开了一种管道用内圈抛光装置，包括电动马达、皮带轮传动系统、抛光轴、抛光轴固定器、轴固定器底板、马达固定底板、下顶升装置、轴固定器底板垫高柱，所述的马达固定底板上端横向设有电动马达，所述的马达固定底板上端靠近电动马达旋转轴端设有上侧横向设有抛  全部
背景技术：
】 管道的用途很广泛，主要用在给水、排水、供热、供煤气、长距离输送石油和天然 气、农业灌溉、水力工程、超高洁净度管道运输系统、覆盖于半导体制程设备和厂务端需求 等各种工业装置中，管道表面的平整度直接影响管道性能及质量，尤其是在超高洁净度管 道运输系统中，管道内部细微瑕疵都会影响输送产品质量，所以管道生产时都会对管道表 面进行打磨，现如今管道的打磨，尤其是大型管道的内壁打磨，是影响管道品质的至关重要 的加工步骤之一，多年来各铸管厂一直采用人工打磨或现有简易内孔打磨机对管道内圈进 行打磨，人工打磨管道，不仅工人的劳动强度大，而且打磨的速度慢、效率低，不利于批量生 产。采用现有简易内孔打磨机对管道进行打磨，打磨出来的管道精度低，质量差，且经过如 此打磨的管道，其一致性较差，容易对后续加工造成影响，从而影响整个生产的继续进行， 且现有打磨机打磨轴直接暴露在外，其安全性较低，误触之后容易将衣物或肢体卷入，危险 性较大。 【
技术实现要素：

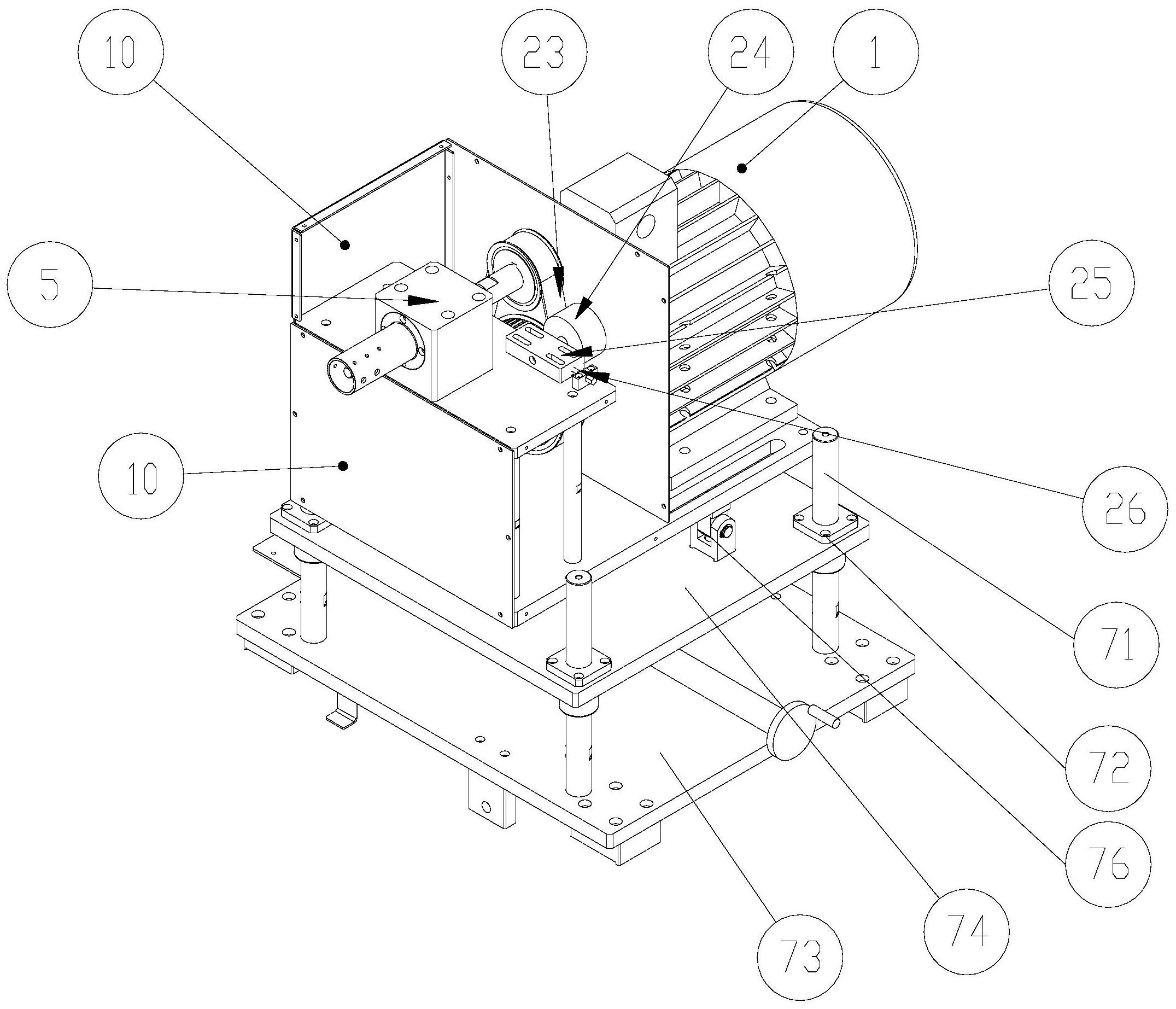

】 本发明的目的就是解决现有技术中的问题，提出一种管道用内圈抛光装置，能够 对管道内壁进行抛光，提高抛光质量，满足大管道抛光的要求。 为实现上述目的，本发明提出了一种管道用内圈抛光装置，包括电动马达、皮带轮 传动系统、抛光轴、抛光轴固定器、轴固定器底板、马达固定底板、下顶升装置、轴固定器底 板垫高柱，所述的马达固定底板上端横向设有电动马达，所述的马达固定底板上端靠近电 动马达旋转轴端设有上侧横向设有抛光轴，所述的抛光轴一端与电动马达旋转轴之间通过 皮带轮传动系统传动连接，所述的抛光轴中段设有可以与其配合的抛光轴固定器，所述的 抛光轴贯穿抛光轴固定器两端设置，所述的抛光轴与抛光轴固定器可旋转连接，所述的抛 光轴固定器下端设有轴固定器底板，所述的轴固定器底板下端竖直设有若干轴固定器底板 垫高柱，所述的轴固定器底板垫高柱下端与马达固定底板固定连接，所述的马达固定底板 下端设有下顶升装置。 作为优选，所述的下顶升装置包括若干滑杆、滑套、顶升装置固定底板、升降板、顶 升动力装置，所述的顶升装置固定底板横向设于马达固定底板下端，所述的顶升装置固定 底板上端竖直设有若干滑杆，所述的滑杆均套设有可以与其配合的滑套，所述的滑套与滑 杆滑动连接，所述的滑套之间固定连接有升降板，所述的升降板与顶升装置固定底板之间 设有可以驱动升降板升降的顶升动力装置，所述的马达固定底板与升降板连接。 作为优选，所述的马达固定底板与升降板之间设有若干铰链，所述的马达固定底 板通过铰链与升降板铰接连接。 作为优选，所述的皮带轮传动系统包括马达皮带轮、抛光轴皮带轮、皮带，所述的 3 CN 111571415 A 说　明　书 2/3 页 马达皮带轮设于电动马达旋转轴上，所述的抛光轴上设有可以与马达皮带轮配合的抛光轴 皮带轮，所述的抛光轴皮带轮与马达皮带轮之间通过皮带传动连接。 作为优选，所述的马达皮带轮与抛光轴皮带轮之间设有可以与皮带配合的张紧 轮，所述的张紧轮与皮带接触，所述的张紧轮通过张紧轮固定板与轴固定器底板固定连接， 所述的轴固定器底板上端设有可以调节张紧轮固定板位置的调节螺丝。 作为优选，所述的马达皮带轮直径大于抛光轴皮带轮直径。 作为优选，所述的抛光轴固定器上远离电动马达的一端设有可以与抛光轴抛光端 配合的轴护套，所述的轴护套与抛光轴固定连接，所述的抛光轴设于轴护套内。 作为优选，所述的马达固定底板上端设有保护罩壳，所述的皮带轮传动系统、抛光 轴、抛光轴固定器、轴固定器底板、轴固定器底板垫高柱均设于保护罩壳内。 本发明一种管道用内圈抛光装置的有益效果：本发明能够方便对管道内壁进行抛 光，提高抛光质量，满足大管道抛光的要求，提高抛光效率，减小人工劳动强度，改进优化结 构后可以提高电机的使用寿命，减小电动机损坏可能，抛光轴外设置轴护套，提高安全性， 便于管道定位，防止衣物和肢体卷入抛光轴。 本发明的特征及优点将通过实施例结合附图进行详细说明。 【附图说明】 图1是本发明一种管道用内圈抛光装置结构示意图立体图； 图2是本发明一种管道用内圈抛光装置结构示意图俯视图； 图3是本发明一种管道用内圈抛光装置结构示意图主视剖视图； 图4是本发明一种管道用内圈抛光装置结构示意图主视图。 图中：1-电动马达、2-皮带轮传动系统、3-抛光轴、4-抛光轴固定器、5-轴固定器底 板、6-马达固定底板、7-下顶升装置、8-轴固定器底板垫高柱、9-、10-保护罩壳、21-马达皮 带轮、22-抛光轴皮带轮、23-皮带、24-张紧轮、25-张紧轮固定板、26-调节螺丝、71-滑杆、 72-滑套、73-顶升装置固定底板、74-升降板、75-顶升动力装置、76-铰链。 【
