技术摘要：
本发明公开了一种出料结构，涉及厨房用品技术领域，其包括出料本体、自动翻盖以及配重块，所述出料本体后侧设置有出口，所述出料本体的上端设置有开口，所述自动翻盖转动连接于所述开口处，所述出料本体和自动翻盖之间形成出料腔；所述配重块位于所述出料腔中且与自动  全部
背景技术：
现有的调味罐一般都是两种方式实现调味品例如盐、糖、胡椒粉等的取出，一种是 通过开盖的方式，用小勺舀出调味品，另一种是在盖上设置多个小孔，直接倾倒取出。无论 是哪种方式，使用起来均较为耗时，而且，这种调味罐的密封性较差，容易使得调味品受潮。
技术实现要素：

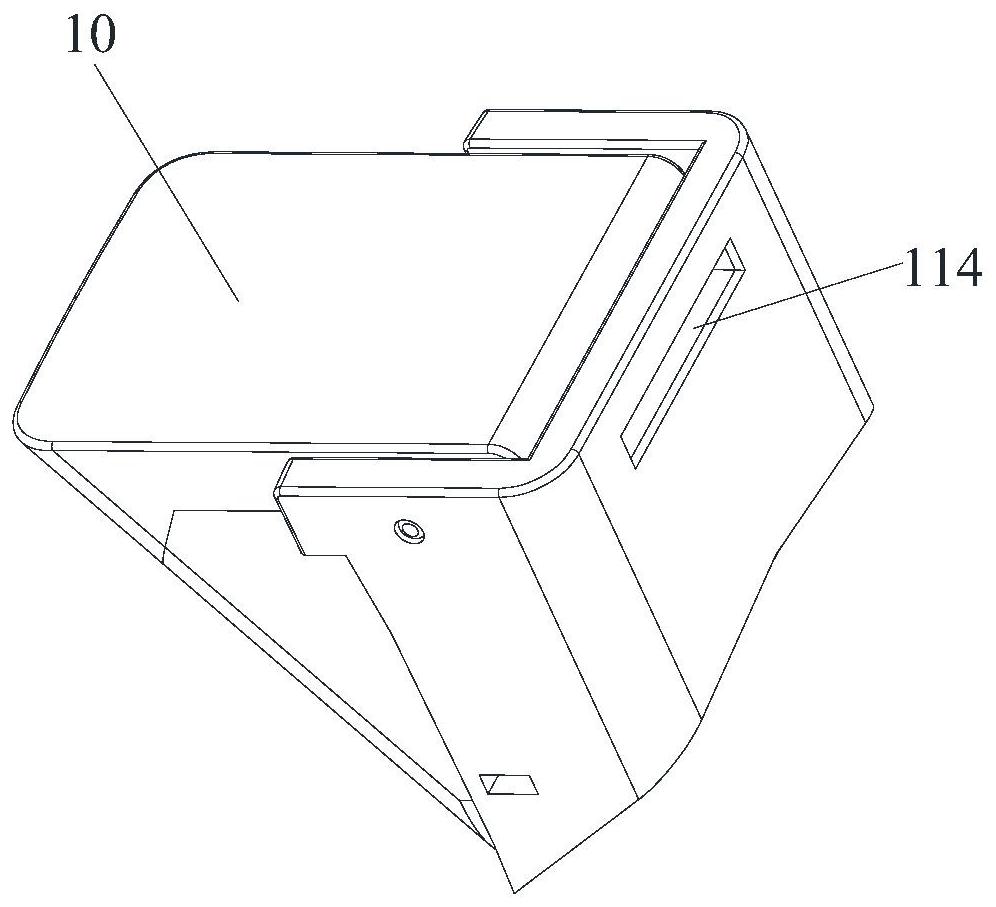

为了克服现有技术的不足，本发明的目的在于提供出料结构及调味装置，其通过 出料本体、自动翻盖以及配重块的配合，可以实现自动均匀的倒出调味品。 本发明的目的采用如下技术方案实现： 一种出料结构，其包括出料本体、自动翻盖以及配重块，所述出料本体后侧设置有 出口，所述出料本体的上端设置有开口，所述自动翻盖转动连接于所述开口处，所述出料本 体和自动翻盖之间形成出料腔；所述配重块位于所述出料腔中且与自动翻盖固定连接。 作为一个优选的实施例，所述出料本体侧壁的上侧开设有第一枢接孔；所述自动 翻盖的后端开设有第二枢接孔；所述出料结构还包括转轴； 所述转轴的两端与第一枢接孔转动连接，所述转轴转过所述第二枢接孔与自动翻 盖固定连接；或者，所述转轴的两端与第一枢接孔固定连接，所述转动穿过所述第二枢接孔 与自动翻盖转动连接。 作为一个优选的实施例，所述自动翻盖的后端向下延伸有连接板，所述配重块固 定连接于所述连接板上。 作为一个优选的实施例，所述出料腔中还固定连接有防冲挡片，所述防冲挡片位 于配重块的下侧，所述防冲挡片的上端面为弧形板，所述弧形板的后端与出料本体的后端 面紧贴，所述弧形板的前端向所述开口延伸。 作为一个优选的实施例，所述出口为T型，所述T型的出口包括第一部分和第二部 分，所述第一部分形成于出料本体的前端面和出料本体的底面之间，所述第二部分在出料 本体的底面上开设，所述第一部分和第二部分相连通。 一种调味装置，其包括容器主体、翻转盖以及上述的出料结构，所述出料结构还包 括出口支架，所述出料本体固定连接于所述出口支架的前端，所述出口支架扣接或固定连 接于容器主体上端的外围，所述翻转盖位于所述出口支架的上侧且与所述出口支架转动连 接，所述容器主体、出料结构以及翻转盖之间形成储料腔。 作为一个优选的实施例，所述容器主体的上端的前侧开设有第一缺口，所述出料 本体插接于所述第一缺口中，所述出料本体的底面与容器主体的前端面之间的夹角为钝 角。 作为一个优选的实施例，所述调味装置还包括锁扣板；所述出口本体的后端面开 3 CN 111568267 A 说　明　书 2/5 页 设有插槽，所述锁扣板滑动连接于翻转盖的上端面且所述锁扣板的前端可伸入所述插槽。 作为一个优选的实施例，所述翻转盖的上端面开设有第四凹槽，所述翻转盖的前 端设置有第三缺口，所述出料本体的后端位于所述第三缺口中，所述第四凹槽和第三缺口 之间通过穿孔连通，所述穿孔与所述插槽位置相适配，所述第四凹槽的底部设置有滑槽，所 述锁扣板的下端还固定连接有与所述滑槽相配合的滑块，所述锁扣板的前端延伸有锁紧 块，所述滑块在所述滑槽中滑动时带动锁紧块穿过所述穿孔伸入所述插槽中。 作为一个优选的实施例，所述调味装置还包括密封内盖，所述密封内盖固定连接 于所述翻转盖的下端面，所述密封内盖的下端面设置有用于扣接勺子的扣接槽。 相比现有技术，本发明的有益效果在于： 1、本发明通过出料本体、自动翻盖以及配重块的配合，可以实现自动均匀的倒出 调味品，使用方便，放回时自动密封，密封性好。 2、因盐的晶状体、流动性、吸水率与其它物料均有所不同，所以盐的出口尺寸设计 为T字形(确切而言是倒T型)，可有效的解决出盐的量及回盐问题。 3、增加防冲挡片，可以避免调味品从出料腔中倒出时直接冲到自动翻盖上而影响 或卡住自动翻盖的开合顺畅。 4、在调味装置中，设置翻转盖结构，一方面可以实现通过小勺舀出调味品，另一方 面，该翻转盖闭合时，使得储料腔处于密封状态，此时，通过出料结构倒出的调味品更均匀。 附图说明 图1为本发明出料结构的结构示意图一； 图2为本发明出料结构的结构示意图二； 图3为本发明出料结构的分解结构示意图； 图4为本发明调味装置的结构示意图； 图5为本发明调味装置的剖视图； 图6为本发明调味装置的分解结构示意图； 图7为勺子和密封内盖的配合结构示意图； 图8为翻转盖的结构示意图； 图9为锁扣板的结构示意图； 图10为本发明调味装置和底座的配合结构示意图。 图中：10、出料结构；11、出料本体；111、出口；112、第一枢接孔；113、第一扣槽； 114、插槽；12、防冲挡片；121、弧形板；122、第一凸块；13、配重块；14、转轴；15、自动翻盖； 151、连接板；152、第二枢接孔；16、出口支架；161、延伸块；162、第二凸块；20、容器主体；21、 把手；22、第一缺口；23、第二扣槽；30、勺子；40、密封内盖；41、第二缺口；42、第一凹槽；43、 第二凹槽；44、第三凹槽；50、翻转盖；51、手持部；52、第三枢接孔；53、第四凹槽；54、滑槽； 55、第三缺口；56、穿孔；60、锁扣板；61、锁紧块；62、凸纹；63、滑块；70、底座；71、底槽。 具体实施例方式 下面，结合附图以及具体实施例方式，对本发明做进一步描述，需要说明的是，在 不相冲突的前提下，以下描述的各实施例之间或各技术特征之间可以任意组合形成新的实 施例。除特殊说明的之外，本实施例中所采用到的材料及设备均可从市场购得。所述实施例 4 CN 111568267 A 说　明　书 3/5 页 的实例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同 或类似功能的元件。下面通过参考附图描述的实施例是示例性的，仅用于解释本申请，而不 能理解对本申请的限制。 在本申请的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“竖直”、“水平”、 “顶”、“底”、“内”、“外”等指示的方位或者位置关系为基于附图所示的方位或位置关系，仅 是为了便于描述本申请和简化描述，而不是指示或者暗示所指的装置或者元件必须具有特 定的方位、以特定的方位构造和操作，因此不能理解为对本申请的限制。在本申请的描述 中，“多个”的含义是两个或两个以上，除非是另有精确具体地规定。 在本申请的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连 通”、“连接”应作广义理解，例如，可以使固定连接，也可以是通过中介媒介间相连，可以是 两个元件内部的连通或者两个元件的相互作用关系。对于本领域的普通技术人员而言，可 以根据具体情况理解上述术语在本申请中的具体含义。 本申请的说明书和权利要求书及上述附图中的术语“第一”、“第二”等是用于区别 类似的对象，而不必用于描述特定的顺序或先后次序。此外，术语“包括”和“具有”以及他们 的任何变形，意图在于覆盖不排他的包含，例如，包含了一系列步骤或单元的过程、方法、系 统、产品或设备不必限于清楚地列出的那些步骤或单元，而是可包括没有清楚地列出的或 对于这些过程、方法、产品或设备固有的其它步骤或单元。 实施例一 请参照图1-3所示，一种出料结构10，其包括出料本体11、自动翻盖15以及配重块 13，出料本体11后侧设置有出口111，出料本体11的上端设置有开口，自动翻盖15转动连接 于开口处，出料本体11和自动翻盖15之间形成出料腔；配重块13位于出料腔中且与自动翻 盖15固定连接。 出料本体11与自动翻盖15的转动连接配合，结合配重块13可以实现出料本体11的 上端开口的自动开合，从而实现在倾斜出料结构10时，调味品自动通过出料腔均匀被倒出。 在本发明较佳的实施例中，出料本体11与自动翻盖15的转动连接配合是通过转轴 14实现，在出料本体11侧壁的上侧开设有第一枢接孔112；自动翻盖15的后端开设有第二枢 接孔152。实现转动的方式有两种，一种是转轴14和自动翻盖15一同转动，即转轴14的两端 与第一枢接孔112转动连接，转轴14转过第二枢接孔152与自动翻盖15固定连接。另一种方 式是转轴14固定，自动翻盖15绕转轴14转动，即转轴14的两端与第一枢接孔112固定连接， 转动穿过第二枢接孔152与自动翻盖15转动连接。 配重块13优选位于自动翻盖15的尾部，且与自动翻盖15成一定的夹角，从而在倾 斜出料结构10时，依靠配重块13的重力，带动自动翻盖15转动，实现开口的自动开合。在本 发明较佳的实施例中，自动翻盖15的后端向下延伸有连接板151，配重块13固定连接于连接 板151上，当然，配重块13也可以与连接板151转动连接。 为了防止出料结构10在出料时直接冲到自动翻盖15上而影响或卡住自动翻盖15 的开合顺畅，在本发明较佳的实施例中，增加了防冲挡片12。防冲挡片12固定连接于出料腔 中，防冲挡片12位于配重块13和出口111之间，且不影响自动翻盖15的转动，防冲挡片12的 上端面为弧形板121，弧形板121的后端与出料本体11的后端面紧贴，防止调味品从该处再 漏回出口111处，弧形板121的前端向开口延伸，即出料结构10倾倒时，沿着弧形板121的下 5 CN 111568267 A 说　明　书 4/5 页 端面向开口流出，在弧形板121的两端设置向下延伸的安装板，每个安装板的外侧均固定连 接有第一凸块122，在出料本体11两侧相对应的位置设置与第一凸块122相配合的第一扣槽 113，将第一凸块122扣接于第一扣槽113内实现防冲挡片12的装配。 对于一般的调味品，出口111的结构不受限制，即存在该出口111即可将储料腔内 的调味品倒出，而对于盐而言，因盐的晶状体、流动性、吸水率与其它物料均有所不同，所以 盐的出口111尺寸是不同其它物料(如糖)的。因此，针对盐，将出口111设置成T型，T型的出 口111包括第一部分和第二部分，第一部分形成于出料本体11的前端面和出料本体11的底 面之间，第二部分在出料本体11的底面上开设，第一部分和第二部分相连通，T型出口可有 效的解决出盐的量及回盐问题。 实施例二 实施例二示出了包括上述实施例中出料结构10的调味装置，请参照图4-6所示，其 包括容器主体20、翻转盖50以及出料结构10，出料结构10还包括出口支架16，出料本体11固 定连接于出口支架16的前端，出口支架16扣接或固定连接于容器主体20上端的外围，翻转 盖50位于出口支架16的上侧且与出口支架16转动连接，容器主体20、出料结构10以及翻转 盖50之间形成储料腔。 在容器主体20的后端面上设置有把手21，方便手持。 出料结构10通过出口支架16安装在容器主体20上，可以是扣接或直接固定连接例 如一体成型等，在本发明较佳的实施例中，在出口支架16的内壁上设置一个或多个第二凸 块162，在容器主体20上端的外围设置与第二凸块162相匹配的第二扣槽23，通过第二凸块 162和第二扣槽23相配合实现出口支架16与容器主体20的扣接。 翻转盖50转动连接在出口支架16上，在出口支架16的后端延伸有延伸块161，延伸 块161的两侧设置有固定轴，在翻转盖50的后端延伸有手持部51，握持部的下端设置有连接 件，在连接件上开设有与固定轴相配合的第三枢接孔52，第三枢接孔52与固定轴配合实现 翻转盖50绕固定轴转动。 为了使得出口111位于储料腔中，在容器主体20的上端的前侧开设有第一缺口22， 出料本体11插接于第一缺口22中，为了防止回料在出料腔的底部堆积，在本发明较佳的实 施例中，出料本体11的底面与容器主体20的前端面之间的夹角为钝角(即出料本体11的底 面与出料本体11的侧面成锐角)。 请参照图2、图5、图8和图9所示，为了防止自动翻盖15自动开合时，翻转盖50也随 之转动，在本发明较佳的实施例中，在翻转盖50的上侧设置锁扣板60；出料本体11的后端面 开设有插槽114，锁扣板60滑动连接于翻转盖50的上端面且锁扣板60的前端可伸入插槽 114。自动翻盖15自动开合时，将锁扣板60插入插槽114内，从而保证翻转盖50不会随自动翻 盖15转动。 具体地，翻转盖50的上端面开设有第四凹槽53，翻转盖50的前端设置有第三缺口 55，出料本体11的后端位于第三缺口55中，第四凹槽53和第三缺口55之间通过穿孔56连通， 穿孔56与插槽114位置相适配，第四凹槽53的底部设置有滑槽54，锁扣板60的下端还固定连 接有与滑槽54相配合的滑块63，锁扣板60的前端延伸有锁紧块61，滑块63在滑槽54中滑动 时带动锁紧块61穿过穿孔56伸入插槽114中。在锁扣板60的上端面上设置多条凸纹62，凸纹 62沿锁扣板60的宽度方向分布，滑动锁扣板60时，手持该部位，用于增加摩擦力，便于滑动。 6 CN 111568267 A 说　明　书 5/5 页 当储料腔处于密封状态(即除了通过出口111与出料腔连通外，其他位置均完全密 封)，更有利于自动翻盖15的自动开合，同时，出料也更均匀。因此，请参照图6和7所示，可以 在翻转盖50的下侧设置一个密封内盖40，密封内盖40固定连接于翻转盖50的下端面，例如 通过螺钉配合或者扣接结构配合，与翻转盖50类似，在密封内盖40的前端设置有第二缺口 41，出料本体11的后端也位于第二缺口41中，第二缺口41和第三缺口55与出料本体11后端 的配合优选是再不影响翻转盖50转动的情况下紧贴。 密封内盖40的下端面可以设置有用于扣接勺子30的扣接槽，勺子30扣接于扣接槽 中，从而在转动翻转盖50实现储料腔打开时，可以使用勺子30舀出调味品，扣接槽包括第一 凹槽42、第二凹槽43和第三凹槽44，第一凹槽42通过第三凹槽44与第二凹槽43相连通，第一 凹槽42用于扣接勺子30的勺部，第二凹槽43用于扣接勺子30的杆部，第三凹槽44用于方便 取出勺子30。 在本发明较佳的实施例中，请参照图10所示，还包括底座70，用于放置并固定上述 的调味装置，在底座70上端面设置一个或多个底槽71，底槽71的尺寸与容器主体20的下端 结构相适配，可将容器主体20的下端扣接到底槽71中。 用于常规使用时，将锁扣块退出插槽114，转动翻转盖50，拿出勺子30进行常规舀 盛动作。用于自动均匀出料时，将翻转盖50盖于容器主体20上，将锁扣块插入插槽114，密封 内盖40、出口支架16、出料本体11以及容器主体20形成完全密封(储料腔仅保留出口111连 通外部)，握持把手21使得调味装置整体往前倾斜，自动翻盖15受配重块13重力的作用，绕 转轴14的转动自动打开开口，调味品由前端开口均匀撒出。 最后应说明的是：上述实施方式仅为本发明的优选实施例方式，不能以此来限定 本发明保护的范围，本领域的技术人员在本发明的基础上所做的任何非实质性的变化及替 换均属于本发明所要求保护的范围。 7 CN 111568267 A 说　明　书　附　图 1/6 页 图1 图2 8 CN 111568267 A 说　明　书　附　图 2/6 页 图3 9 CN 111568267 A 说　明　书　附　图 3/6 页 图4 图5 10 CN 111568267 A 说　明　书　附　图 4/6 页 图6 11 CN 111568267 A 说　明　书　附　图 5/6 页 图7 图8 12 CN 111568267 A 说　明　书　附　图 6/6 页 图9 图10 13
