技术摘要：
一种胀紧装置及胀紧方法，该装置包括底座和移动架，底座内设有伸缩机构，伸缩机构的伸缩端和远离伸缩端的一端均设有转动组件，底座的侧壁上设有供转动组件穿过的滑动孔，移动架上设有与转动组件配合的滑动槽，移动架远离底座的一侧设有设有推板组件。该装置能够对推力  全部
背景技术：
根据某发动机组装工艺需求，胀紧装置是发动机物件粘贴到位与牢靠的关键设 备，原始胀紧装置为丝杠结构，其功能及精度基本满足使用要求，但存在操作不方便、人工 施加力等。为改善目前装药工艺，需要对组装工艺进行优化。
技术实现要素：

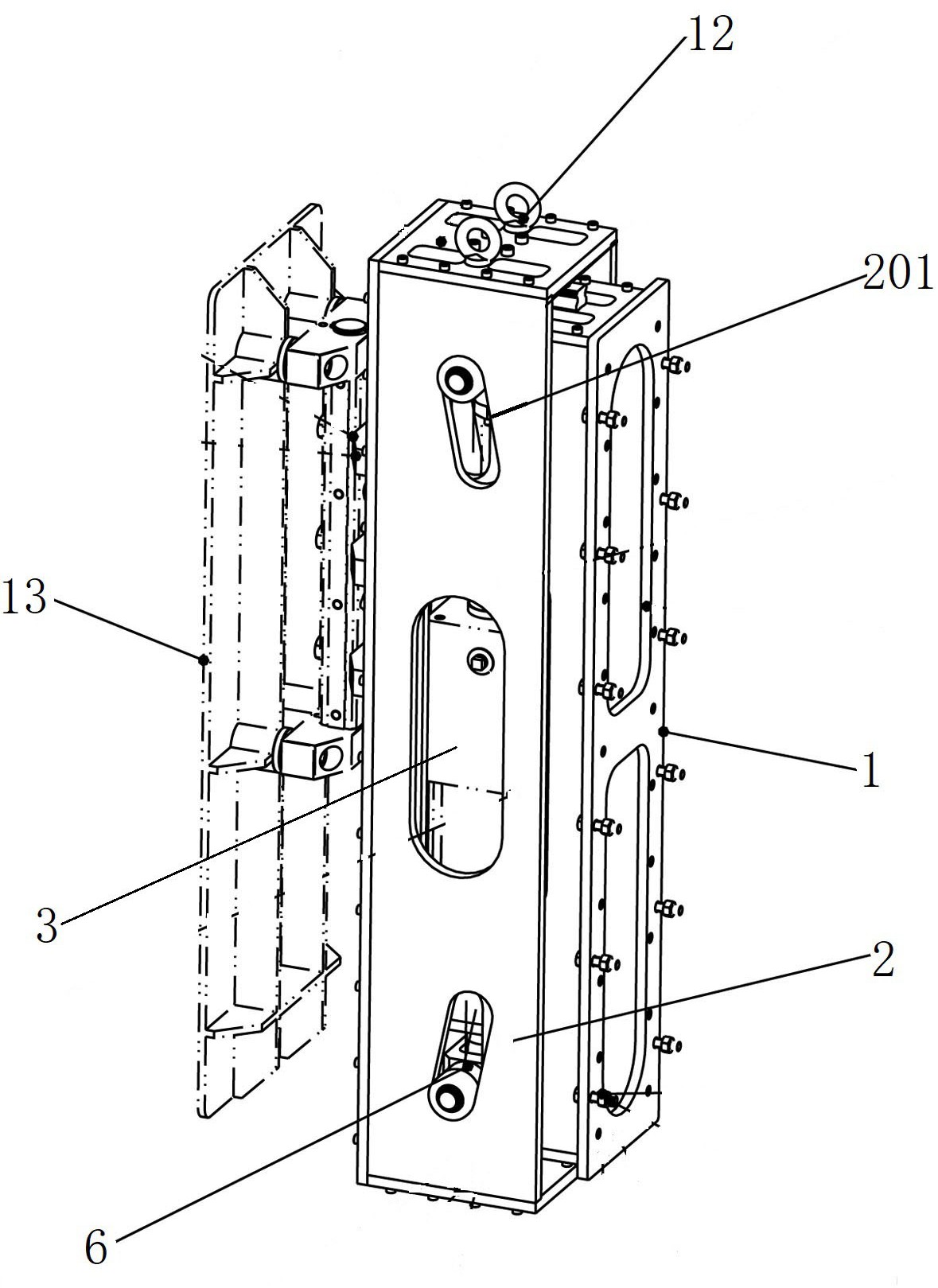

本发明所要解决的技术问题是提供一种胀紧装置及胀紧方法，对推力进行放大， 满足技术指标的要求。 为解决上述技术问题，本发明所采用的技术方案是：一种胀紧装置，包括底座和移 动架，底座内设有伸缩机构，伸缩机构的伸缩端和远离伸缩端的一端均设有转动组件，底座 的侧壁上设有供转动组件穿过的滑动孔，移动架上设有与转动组件配合的滑动槽，移动架 远离底座的一侧设有推板组件。 优选的方案中，所述伸缩机构为气缸。 优选的方案中，所述滑动槽倾斜设置。 优选的方案中，所述转动组件包括叉座，叉座上设有轴，轴的两端设有滚轮轴承， 伸缩机构的伸缩端和远离伸缩端的一端与轴连接。 优选的方案中，所述伸缩机构的伸缩端通过转接套与轴连接，转接套一端设有与 伸缩机构的伸缩端连接的连接孔，另一端设有与轴适配的第一轴孔，所述伸缩机构远离伸 缩端的一端通过转接件与轴连接，转接件包括与伸缩机构连接的连接座，连接座上设有连 接杆，连接杆上设有与轴适配的第二轴孔。 优选的方案中，所述底座的端部侧壁上设有导轨，移动架上设有与导轨配合的滑 块。 优选的方案中，所述移动架上设有吊环。 优选的方案中，所述推板组件包括推板，推板一侧设有转轴，转轴通过连接件与移 动架连接。 优选的方案中，所述连接件包括承力座，承力座上设有螺孔，螺钉穿过转轴上的连 接孔与螺孔连接。 本发明还提供一种胀紧装置的胀紧方法，包括如下步骤： 步骤一、首先将装置进行组装，调整推板与移动架之间的距离，确保足够推进行程； 步骤二、将整个装置从固体发动机的筒体上方吊入，底座与筒段托盘连接固定，完成多 个胀紧装置的安装，使胀紧装置沿筒体周向分布； 步骤三、启动伸缩机构，使移动架移动，带动推板移动，推板沿转轴转动，推板与物件相 贴合，实现对发动机物件的粘贴。 3 CN 111609011 A 说　明　书 2/3 页 本发明提供的一种胀紧装置及胀紧方法，具有以下有益效果： 1、胀紧装置解决了工艺瓶颈，使用方便，可靠性高。 2、胀紧装置通过气动控制，可根据工艺需求远距离隔离操作，减少安全风险。 3、大大降低了工人的劳动强度，提高工作效率。 4、通过推力的放大作用，能够使推板的推力达到2.5t以上，满足技术指标的要求。 附图说明 下面结合附图和实施例对本发明作进一步说明： 图1为本发明的整体结构示意图； 图2为本发明的主视图； 图3为本发明的俯视图； 图4为图3沿A-A面的剖视图； 图5为本发明的右视图； 图6为滑动孔的布置图； 图7为转接套的结构示意图； 图8为转接件的结构示意图； 图9为转动组件的结构示意图  ； 图10为推板组件的结构示意图； 图11为本发明的原理图； 图中：底座1，移动架2，伸缩机构3，叉座4，轴5，滚轮轴承6，转接套7，连接座8，连接杆9， 导轨10，滑块11，吊环12，推板13，转轴14，承力座15，螺钉16，滑动孔101，滑动槽201，连接孔 701，第一轴孔702，第二轴孔901，螺孔1501。
