技术摘要：
本公开提供一种彩票投注方法、装置和系统，涉及彩票投注技术领域。该方法包括：获取信息管理服务器的桌面上显示的投放图像数据；判断用户是否进行彩票投注操作；若未进行彩票投注操作，则退出当前用户登录，显示信息管理服务器的桌面上显示的投放图像数据；判断是否接  全部
背景技术：
传统的彩票投注终端中运行着一个嵌入式的彩票软件，该彩票软件用于帮助用户 在彩票投注终端中进行选号和购买操作。在购买彩票过程中，彩票自助投注终端会单独向 彩票中心服务器发送很多敏感数据，比如，用户所选的彩票号码，支付时的二维码信息以及 最终的彩票信息(其中包括经过彩票中心处理后产生的安全校验码等信息)。由于上述数据 是由彩票投注终端向彩票中心服务器单独传送的数据，即使经过加密后，仍存在被不法分 子中途截获并篡改的风险。 为了解决上述问题，基于图传的彩票投注系统应运而生，彩票软件安装在彩票服 务器中，抓取彩票服务器的显示图像发送到彩票投注终端，显示给用户；用户的操作事件由 彩票投注终端发送给彩票服务器，由彩票服务器执行用户的操作事件。这样，彩票投注终端 无需再向彩票中心服务器发送敏感数据，避免出现由于敏感数据泄密而造成的安全隐患。
技术实现要素：

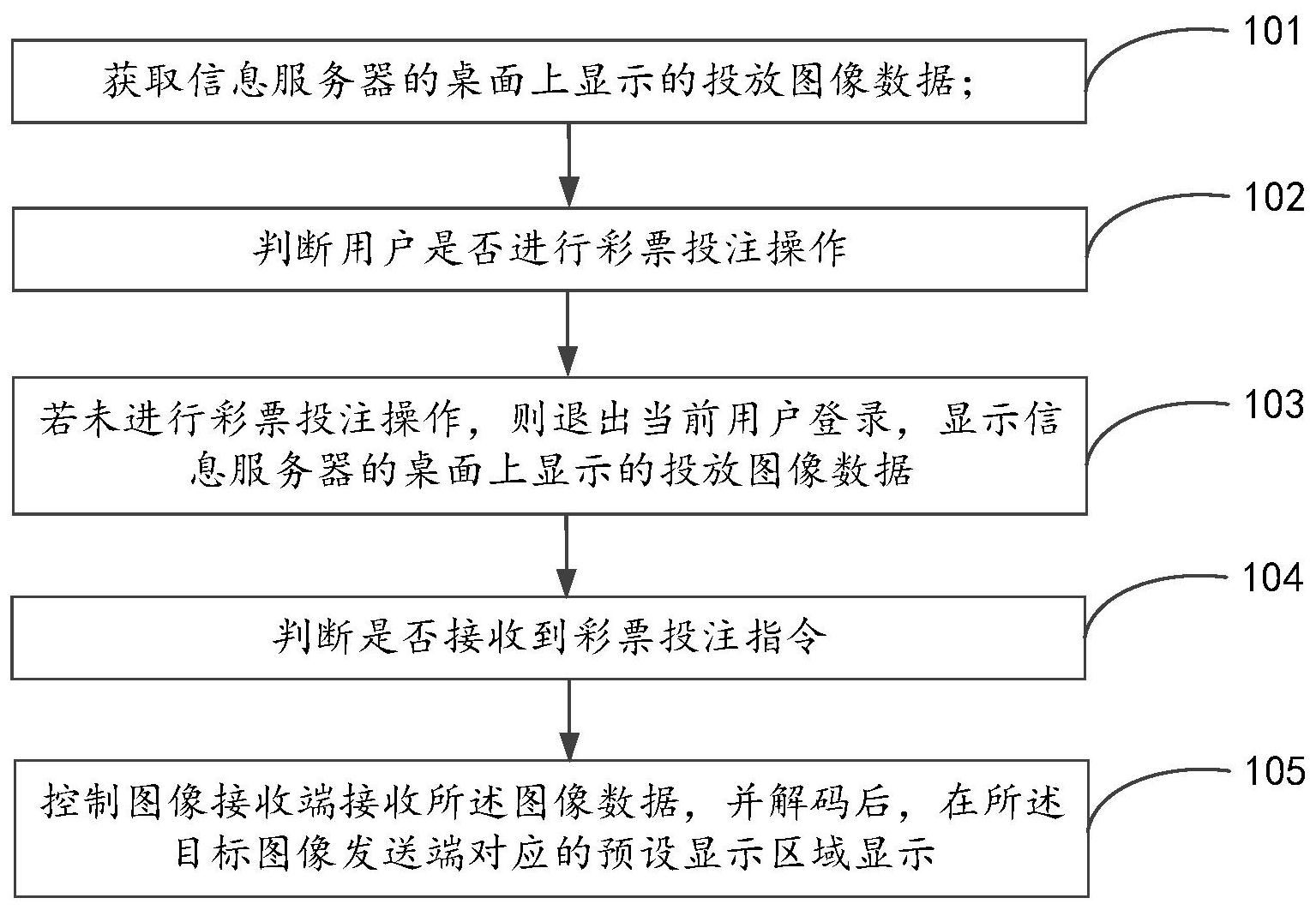

本公开的目的在于克服现有技术的不足，提供一种彩票投注方法、装置和系统，该 彩票投注方法能够解决现有技术中无法提高彩票投注终端的利用率的问题。 根据本公开实施例的第一方面，提供一种彩票投注方法，该方法包括： 获取信息管理服务器的桌面上显示的投放图像数据； 判断用户是否进行彩票投注操作； 若未进行彩票投注操作，则退出当前用户登录，显示信息管理服务器的桌面上显 示的投放图像数据； 判断是否接收到彩票投注指令； 若为是，则停止显示信息管理服务器的桌面上显示的投放图像数据，显示预设的 投注界面，并进行彩票投注流程。 在一个实施例中，判断用户是否进行彩票投注操作包括： 判断是否向彩票服务器发送操作事件，或是否接收到彩票服务器发送的彩票图像 数据； 若未进行彩票投注操作，则退出当前用户登录，显示信息管理服务器的桌面上显 示的投放图像数据包括： 若未向彩票服务器发送操作事件，且未接收到彩票服务器发送的彩票图像数据， 则退出当前用户登录，显示信息管理服务器的桌面上显示的投放图像数据。 在一个实施例中，若未向彩票服务器发送操作事件，且未接收到彩票服务器发送 的彩票图像数据，则退出当前用户登录，显示信息管理服务器的桌面上显示的投放图像数 据包括： 6 CN 111583501 A 说　明　书 2/10 页 若未向彩票服务器发送操作事件，且未接收到彩票服务器发送的彩票图像数据； 判断最近一次向彩票服务器发送操作事件或未接收到彩票服务器发送的彩票图 像数据的时间点距离当前时间点的时间间隔是否不小于预设时长； 若最近一次向彩票服务器发送操作事件或未接收到彩票服务器发送的彩票图像 数据的时间点距离当前时间点的时间间隔不小于预设时长，则退出当前用户登录，显示信 息管理服务器的桌面上显示的投放图像数据。 在一个实施例中，彩票投注终端的显示屏幕包括第一显示区域和第二显示区域， 第一显示区域根据彩票投注终端的状态显示对应的提示语。 在一个实施例中，当显示屏幕的第二显示区域显示信息管理服务器的桌面上显示 的投放图像数据，第一显示区域显示第一提示语； 若在预设时长内未接收到向彩票服务器发送操作事件或未接收到彩票服务器发 送的彩票图像数据，则在第一显示区域显示倒计时； 若在倒计时结束时还未接收到向彩票服务器发送操作事件或未接收到彩票服务 器发送的彩票图像数据，则退出当前用户登录，第一显示区域和第二显示区域均显示信息 管理服务器的桌面上显示的投放图像数据。 根据本公开实施例的第二方面，提供一种彩票投注方法，该方法包括： 信息管理服务器上的第一图像发送模块采集信息管理服务器的桌面上显示的投 放图像，并编码后，发送至彩票投注终端的第一图像接收模块； 彩票投注终端的第一图像接收模块接收信息管理服务器上的第一图像发送模块 发送的信息管理服务器的桌面上显示的投放图像； 彩票投注终端判断用户是否进行彩票投注操作； 若未进行彩票投注操作，则退出当前用户登录，并对信息管理服务器上的第一图 像发送模块发送的信息管理服务器的桌面上显示的投放图像进行解码后显示； 彩票投注终端判断是否接收到用户的彩票投注指令； 若为是，则停止显示信息管理服务器上的第一图像发送模块发送的信息管理服务 器的桌面上显示的投放图像，显示预设的投注界面，并进行彩票投注流程 在一个实施例中，若为是，则停止显示信息管理服务器的桌面上显示的投放图像 数据，显示预设的投注界面，并进行彩票投注流程包括： 若为是，则停止显示信息管理服务器的桌面上显示的投放图像数据，显示预设的 投注界面；获取用户的身份信息，并将用户的身份信息发送至彩票管理服务器；其中，身份 信息携带有彩票投注终端的ID；； 彩票管理服务器接收用户的身份信息，并将用户的身份信息发送至身份认证中心 进行身份认证；若身份认证通过，身份认证中心发送用户的身份信息至彩票管理服务器； 彩票管理服务器接收用户的身份信息，并向彩票投注终端发送身份认证成功的消 息； 彩票投注终端接收身份认证成功的消息，并获取用户的操作事件，并将用户的操 作事件发送至彩票管理服务器； 彩票管理服务器接收用户的操作事件，并解析用户的操作事件，得到用户的投注 信息，并将用户的投注信息发送至彩票中心服务器；其中，操作事件和投注信息中均携带有 7 CN 111583501 A 说　明　书 3/10 页 彩票投注终端的ID； 彩票中心服务器接收用户的投注信息，并根据投注信息生成支付信息，并将支付 信息发送至彩票管理服务器； 彩票管理服务器接收支付信息，并根据支付信息生成支付图像，并将支付图像发 送至彩票投注终端； 彩票投注终端接收支付图像，并显示； 支付中心服务器判断用户是否支付成功，若用户支付成功，则将付款成功的消息 发送至彩票投注终端和彩票中心服务器； 彩票中心服务器接收付款成功的消息，并根据用户的投注信息中携带的彩票投注 终端的ID，确定用户的身份信息，并根据用户的身份信息和投注信息进行彩票投注，生成投 注票据数据，并将投注票据数据发送至彩票管理服务器； 彩票管理服务器接收投注票据数据，并根据投注票据数据生成投注票据图像，并 将投注票据图像编码后发送至彩票投注终端； 彩票投注终端的第二图像接收模块接收投注票据图像，并解码后显示。 根据本公开实施例的第三方面，提供一种彩票投注装置，该装置包括： 获取模块，获取信息管理服务器的桌面上显示的投放图像数据； 第一判断模块，判断用户是否进行彩票投注操作； 显示模块，若未进行彩票投注操作，则退出当前用户登录，显示信息管理服务器的 桌面上显示的投放图像数据； 第二判断模块，判断是否接收到彩票投注指令； 处理模块，若为是，则停止显示信息管理服务器的桌面上显示的投放图像数据，显 示预设的投注界面，并进行彩票投注流程。 根据本公开实施例的第四方面，提供一种彩票投注装置，该装置包括： 至少一个彩票投注终端，以及与至少一个彩票投注终端连接的彩票管理服务器和 信息管理服务器； 信息管理服务器上的第一图像发送模块采集信息管理服务器的桌面上显示的投 放图像，并编码后，发送至彩票投注终端的第一图像接收模块； 彩票投注终端的第一图像接收模块接收信息管理服务器上的第一图像发送模块 发送的信息管理服务器的桌面上显示的投放图像； 彩票投注终端判断用户是否进行彩票投注操作； 若未进行彩票投注操作，则退出当前用户登录，并对信息管理服务器上的第一图 像发送模块发送的信息管理服务器的桌面上显示的投放图像进行解码后显示； 彩票投注终端判断是否接收到用户的彩票投注指令； 若为是，彩票投注终端则停止显示信息管理服务器上的第一图像发送模块发送的 信息管理服务器的桌面上显示的投放图像，显示预设的投注界面，并与彩票管理服务器交 互，进行彩票投注流程。 在一个实施例中，该系统包括： 与彩票管理服务器连接的身份认证中心、彩票中心服务器和支付中心服务器； 若为是，彩票投注终端则停止显示信息管理服务器的桌面上显示的投放图像数 8 CN 111583501 A 说　明　书 4/10 页 据，显示预设的投注界面；获取用户的身份信息，并将用户的身份信息发送至彩票管理服务 器；其中，身份信息携带有彩票投注终端的ID； 彩票管理服务器接收用户的身份信息，并将用户的身份信息发送至身份认证中心 进行身份认证；若身份认证通过，身份认证中心发送用户的身份信息至彩票管理服务器； 彩票管理服务器接收用户的身份信息，并向彩票投注终端发送身份认证成功的消 息； 彩票投注终端接收身份认证成功的消息，并获取用户的操作事件，并将用户的操 作事件发送至彩票管理服务器； 彩票管理服务器接收用户的操作事件，并解析用户的操作事件，得到用户的投注 信息，并将用户的投注信息发送至彩票中心服务器；其中，操作事件和投注信息中均携带有 彩票投注终端的ID； 彩票中心服务器接收用户的投注信息，并根据投注信息生成支付信息，并将支付 信息发送至彩票管理服务器； 彩票管理服务器接收支付信息，并根据支付信息生成支付图像，并将支付图像发 送至彩票投注终端； 彩票投注终端接收支付图像，并显示； 支付中心服务器判断用户是否支付成功，若用户支付成功，则将付款成功的消息 发送至彩票投注终端和彩票中心服务器； 彩票中心服务器接收付款成功的消息，并根据用户的投注信息中携带的彩票投注 终端的ID，确定用户的身份信息，并根据用户的身份信息和投注信息进行彩票投注，生成投 注票据数据，并将投注票据数据发送至彩票管理服务器； 彩票管理服务器接收投注票据数据，并根据投注票据数据生成投注票据图像，并 将投注票据图像编码后发送至彩票投注终端； 彩票投注终端的第二图像接收模块接收投注票据图像，并解码后显示。 本公开提供的一种彩票投注系统，彩票投注终端在空闲状态时，可以在显示屏上 投放新闻、天气预报、重要通知、广告等面向群众的有益消息。当用户投注彩票时，彩票投注 终端显示第一图像接收模块接收彩票投注界面的图像；彩票投注终端处于空闲状态时，彩 票投注终端的第二图像接收端接收投放图像。 本公开的彩票投注系统中，彩票投注终端不仅可以供用户自助投注彩票，而且还 能够用于投放新闻、天气预报、重要通知、宣传、广告等面向群众的有益消息，提高彩票投注 终端的利用率。 附图说明 此处的附图被并入说明书中并构成本说明书的一部分，示出了符合本公开的实施 例，并与说明书一起用于解释本公开的原理。 图1为本公开实施例提供的一种彩票投注方法的流程图。 图2为本公开实施例中彩票投注终端的显示屏幕示意图。 图3为本公开实施例提供的一种彩票投注方法的流程图。 图4为本公开实施例提供的一种彩票投注方法的流程图。 9 CN 111583501 A 说　明　书 5/10 页 图5为本公开实施例提供的彩票投注装置的架构图。 图6为本公开实施例提供的彩票投注系统的示意图。 图7是本公开实施例提供的彩票投注系统的示意图。
