技术摘要：
本发明公布了一种防粉尘墙面打磨装置，它包括两个平行设置的直线导轨，直线导轨之间通过支架连接，直线导轨上端设置有移动块，移动块上设置有支撑座，支撑座的上端设置有高度可调的打磨组件和粉尘吸附组件，其中打磨组件与粉尘吸附组件安装在同一个升降座上，粉尘吸附  全部
背景技术：
目前建筑墙面打磨作业大多是通过人工来完成的，人工打磨存在劳动强度大，打 磨效率低下等问题，同时容易将粉尘吸入到体内，影响工人的身体健康。对此，我们开发了 一种防粉尘墙面打磨装置来解决上述问题。
技术实现要素：

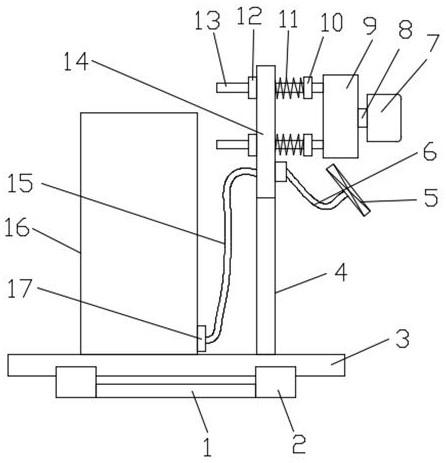

本发明的目的是针对以上问题，提供一种防粉尘墙面打磨装置，结构简单，使用方 便，能够对打磨组件和吸尘组件进行横向移动以及位置的调节，实现自动化打磨和吸尘，保 护了周边环境，同时保持打磨厚度一致，降低了工人的劳动强度，提高了刷漆效率。 为实现以上目的，本发明采用的技术方案是：它包括两个平行设置的直线导轨，直 线导轨之间通过支架连接，直线导轨上端设置有移动块，移动块上设置有支撑座，支撑座的 上端设置有高度可调的打磨组件和粉尘吸附组件，其中打磨组件与粉尘吸附组件安装在同 一个升降座上，粉尘吸附组件通过波纹软管、抽风机与除尘布袋连接。 进一步的，打磨组件包括箱体，箱体的内部设置有电机，电机输出轴连接转轴，转 轴连接打磨头。 进一步的，箱体连接导向杆，导向杆上设置有凸台，导向杆安装在升降座上，升降 座与凸台之间连接弹簧，导向杆上设置有螺帽。 进一步的，粉尘吸附组件包括固定在升降座上的硬管连接，硬管的一端与波纹软 管连接，硬管的另一端连接吸尘罩，吸尘罩的角度可调。 进一步的，升降座的底部设置有轴体，所述轴体活动穿在支撑座内并通过螺栓进 行位置的锁定。 本发明的有益效果：本发明提供的一种防粉尘墙面打磨装置，结构简单，使用方 便，能够对打磨组件和吸尘组件进行横向移动以及位置的调节，实现自动化打磨和吸尘，保 护了周边环境，同时保持打磨厚度一致，降低了工人的劳动强度，提高了刷漆效率。 附图说明 图1为本发明的结构示意图。 图2为本发明中打磨组件调高后的结构示意图。
