技术摘要：

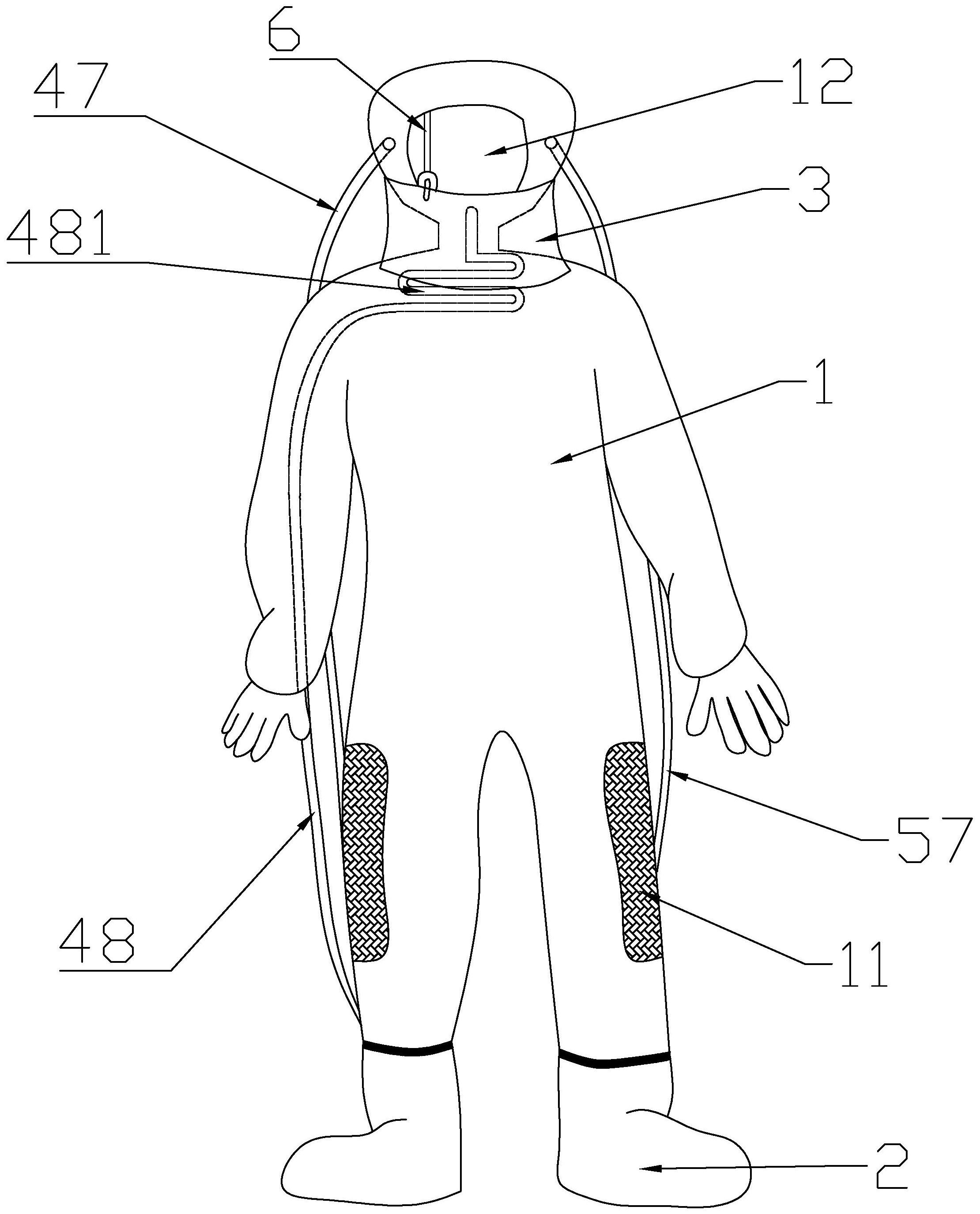

一种自泵气防护服，包括防护服本体，所述防护服本体至少一个鞋底设有弹性踏板，所述弹性踏板底部转动连接有底板，所述弹性踏板端部与底板之间连接有第一气泵，所述第一气泵上连接有第一抽气管和第一回气管，所述第一抽气管远离第一气泵的一端与防护服本体内部连通，所  全部
背景技术：
防护服是目前化工行业、医药行业中常用的一种人体防护装备。目前医院、实验室 等场所专用防护服，或者无动力源，或者通过电池或外接电源的方式，实现供电及泵气操 作。无动力源防护服的排气除湿效果不佳，长时间穿着时会感到非常闷，舒适度大幅下降； 电池供电泵气排气除湿，小电池动力有限、大电池太重；外接电源供电则受外界环境限制性 大，无法大范围自由移动。 例如，一种在中国专利文献上公开的“生物安全防护服”，其公开号为 CN206251965U，包括防护服主体、透明头罩、防护靴、防护手套、气密拉链、供气系统以及风 管；防护手套以及防护靴分别与防护服主体连为一体；透明头罩通过高频热合的方式与防 护服主体直接热合连接；防护服主体上设置有气密拉链；该生物安全防护服还包括层状滤 片；防护服主体分别在腋下以及裆下开设有腋下排气口以及裆部排气口；透明头罩的顶部 开设有顶部排气口；腋下排气口、裆部排气口以及顶部排气口上均贴附有层状滤片；供气系 统固定于防护靴外部；风管的一段伸入防护靴内，另一端与供气系统相连。其不足之处是， 此实用新型的供气系统带有动力源，小电池动力有限、大电池太重；外接电源供电则受外界 环境限制性大，无法大范围自由移动。
技术实现要素：
本发明是为了克服现有技术的无源防护服内部闷热，舒适度差，有源防护服受电 池尺寸及外接电源影响大，易出现动力不足或移动困难的问题，提供一种自泵气防护服，无 需额外安装电池或外接电源，靠自身踩踏泵气实现防护服内气流循环降温，提高舒适度。 为了实现上述目的，本发明采用以下技术方案： 一种自泵气防护服，包括防护服本体，所述防护服本体至少一个鞋底设有弹性踏板，所 述弹性踏板底部转动连接有底板，所述弹性踏板端部与底板之间连接有第一气泵，所述第 一气泵上连接有第一抽气管和第一回气管，所述第一抽气管远离第一气泵的一端与防护服 本体内部连通，所述第一回气管远离第一气泵的一端连接有热交换管，所述热交换管设置 在防护服本体内部，所述热交换管远离第一回气管的一端设于防护服本体头部位置，所述 防护服本体外侧对应热交换管处设有冷却部。 本发明的特点在于通过在鞋底设置第一气泵，通过自身踩踏带动弹性踏板上下移 动，弹性踏板和底板之间空间随着踩踏不断伸缩，带动第一气泵运作，第一气泵通过第一抽 气管将防护服内湿热空气抽入第一气泵，再通过第一回气管通向热交换管，热交换管紧贴 冷却部，热交换管中的湿热空气与冷却部进行热交换后，空气温度降低，并通入防护服内头 部位置，使穿着者头部所处环境温度降低，降低穿着者的闷热感，提高使用舒适度。此发明 无需自带电源，通过穿着者行走时脚步的不断踩踏或静止时穿着者的主动踩踏都能带动气 3 CN 111567921 A 说　明　书 2/5 页 泵运作并使空气流通降温。第一气泵可设置在一只鞋上，也可以设置在两只鞋上。 作为优选，所述气泵装置包括套筒、回转轴、增速器、风扇和气体盒，所述底板与套 筒弹性连接，所述套筒内壁设有回转槽，所述回转槽为周向首尾相连的锯齿形斜槽，所述回 转轴外侧设有凸块，所述凸块与回转槽滑动连接，所述回转轴底部与底板转动连接，所述回 转轴内设有中轴，所述中轴与回转轴周向固定连接且轴向滑动连接，所述中轴通过增速器 与风扇连接，所述风扇设置在气体盒内，所述气体盒上连接有第一抽气管和第一回气管，第 一抽气管和第一回气管的接口分别设置在风扇两侧。 使用者在踩踏时，弹性踏板下压，带动套筒下压，带动回转轴的凸块沿斜槽向上滑 动，套筒与回转轴形成相对位移，带动回转轴在套筒内转动一定角度，并带动中轴同步转 动，中轴带动通过输入轴带动增速器转动，经增速器加速后，输出轴转速增加，带动风扇转 动；使用者抬脚时，弹性踏板上抬回复，套筒在弹性件和弹性踏板带动下上抬，带动回转轴 的凸块沿斜槽向下滑动，套筒与回转轴形成相对位移，带动回转轴在套筒内继续以相同方 向转动一定角度，并带动中轴同步转动，中轴带动通过输入轴带动增速器转动，经增速器加 速后，输出轴转速增加，带动风扇转动，在重复踩踏、抬脚的过程使得，凸块沿锯齿形斜槽周 向折线式移动，使风扇不断转动；风扇转动时，将一侧空气通过第一抽气管抽入气体盒内， 并将另一侧空气通过第一回气管排出，实现了在踩踏过程中防护服内气体循环和冷却，风 扇驱动气流较为柔和，使用者体验舒适。 作为优选，所述回转槽包括若干首尾相连的第一斜槽和第二斜槽，所述第一斜槽 和第二斜槽连接处设有过渡槽。 过渡槽一侧槽壁为弧形壁，设置在远离凸块前进方向的一侧，使凸块顺利从一个 斜槽过渡到另一斜槽；过渡槽另一侧槽壁为竖直面，设置在靠近凸块前进方向的一侧，对凸 块前进方向进行限位，使其快速进入下一斜槽。 作为优选，所述热交换管为蛇形盘状结构。 蛇形盘状结构的热交换管提高管内气体与冷却部的热交换效率。 作为优选，所述弹性踏板端部与底板之间还设有第二气泵，所述第二气泵包括伸 缩腔，所述伸缩腔上连接有第二抽气管和第二回气管，所述第二抽气管和第二回气管远离 第二气泵的一端均与防护服本体内部连通，所述伸缩腔内设有负氧离子刷和摩擦件，随着 伸缩腔伸缩，负氧离子刷在摩擦件上摩擦，所述有第二抽气管和第二回气管的接口均设有 单向阀。 当只有一只鞋上设有第一气泵时，另一只鞋上可设置第二气泵，通过踩踏弹性踏 板压缩伸缩腔，负氧离子刷与摩擦件接触并互相摩擦产生静电，由于静电产生的电子会导 致周围空气产生离子迁移效应，因而，使周围电子层结构发生变化生成O   、H 、OH负氧离 子，第二气泵压缩时，将带有负氧离子的空气通过单向阀向第二回气管排出进入防护服内， 负氧离子能降解中和空气中的有害气体，提高防护服内空气质量，提高使用舒适性；抬起弹 性踏板时，伸缩腔回复，负氧离子刷继续与摩擦件反向摩擦产生负氧离子，防护服内气体通 过单向阀向第二抽气管进入伸缩腔内，在负氧离子刷和摩擦件不停的摩擦下，可源源不断 的生成一定量的负氧离子。由于在行走时，总是一只脚下压，另一只脚抬起，因此总能保证 一边通气的同时另一边吸气，使防护服内环境始终保持较佳状态，且两脚均设有装置，提高 平衡性和踩踏舒适度。 4 CN 111567921 A 说　明　书 3/5 页 作为优选，所述摩擦件固定在伸缩腔底部，所述摩擦件向上凸出，所述负氧离子刷 一端连接在伸缩腔顶部，所述负氧离子刷另一端向摩擦件延伸。 此结构使负氧离子刷与摩擦件充分接触产生充足的负氧离子。 作为优选，负氧离子刷端部覆有电气石负离子层，所述摩擦件为腈纶材质。 电气石负离子层在与腈纶材质的摩擦件摩擦时，负氧离子刷端部放电产生静电， 能使空气电离产生负氧离子。 作为优选，所述防护服本体面部位置设有透明视窗，所述透明视窗边缘设有磁性 滑槽，所述透明视窗内侧设有刮雾器，所述刮雾器上固定连接有磁性滑块，所述磁性滑块滑 动设置在磁性滑槽内，所述透明视窗外侧设有与磁性滑块对应的磁性拨动块。 使用者呼气时极易在透明视窗上产生水雾，通过手拨动磁性拨动块，带动防护服 内的刮雾器在磁性滑槽内滑动，在透明视窗内表面刮动，以消除水雾影响。 作为优选，所述防护服本体颈部外侧设有颈套，所述颈套底部与防护服本体固定 连接，所述颈套顶边与防护服本体周向滑动连接，所述颈套与磁性拨动块可拆卸连接。 在颈部设置颈套，在颈部转动时，颈套底部与防护服固定不动，颈套顶部被带动转 动一定角度，颈套带动磁性拨动块移动。通过设置颈套，无需手动拨动磁性拨动块，只需转 动颈部就能完成刮雾动作，解放双手，当不需要刮雾时，将颈套与磁性拨动块脱离连接即 可。 作为优选，所述防护服本体颈部外侧设有颈套，所述防护服本体设有夹层，所述夹 层为网状结构，所述网状结构上涂覆有含银离子的水凝胶。 水凝胶材质混合银离子等具备消毒功能的离子态材料，水凝胶附着在网状结构 上，使防护服透气且具备消毒功能，增加使用寿命。 因此，本发明具有如下有益效果：（1）设置第一气泵，通过脚踏气泵就能实现防护 服内空气流通，无需额外电源；（2）通过设置热交换管和冷却部对防护服内空气进行降温， 提高使用舒适度；（3）设置第二气泵，通过脚踏气泵产生负氧离子，提高防护服内空气质量， 进一步提高舒适度；（4）双脚分别设置气泵，在走动时同时实现抽气和排气，提高平衡性和 防护服内环境；（5）通过设置刮雾器和磁性拨动块，实现在防护服外对透明视窗的内部刮雾 功能；（6）通过设置颈套，通过转动颈部实现刮雾，解放双手；（7）通过设置水凝胶夹层使防 护服透气且具备消毒功能，延长使用寿命。 附图说明 图1是本发明的一种结构示意图。 图2是本发明第一气泵的结构示意图。 图3是本发明第一气泵的剖面图。 图4是本发明套筒的剖面图 图5是本发明第二气泵的结构示意图。 图6是本发明第二气泵的剖面图。 图7是本发明透明视窗的剖面图。 图中：1、防护服本体，11、夹层，12、透明视窗，13、颈套槽，  2、鞋套，21、底板，211、 弹性踏板，212、第一弹簧，213、第二弹簧，22、密封拉链，  3、颈套，31、颈套滑块，  4、第一气 5 CN 111567921 A 说　明　书 4/5 页 泵，41、套筒，411、第一斜槽，412、第二斜槽，413、过渡槽，42、回转轴，421、凸块，422、凸条， 43、中轴，431、滑槽，44、增速器，441、输入轴，442、输出轴，45、风扇，46、气体室，461、抽气接 口，462、回气接口，47、第一抽气管，48、第二抽气管，5、第二气泵，51、顶板，52、底板，53、伸 缩腔，54、负氧离子刷，541、刷头，55、摩擦件，56、第二抽气管，57、第二回气管，58、单向阀， 6、刮雾装置，61、刮雾条，611、磁性滑块，62、磁性滑槽，63、磁性拨动块，631、连接条。
