技术摘要：
本发明提供一种用于多轴剪切式破碎机的筛板，多轴剪切式破碎机包括主刀盘和副刀盘，筛板包括筛板本体，支撑侧板和锁紧板，支撑侧板固定连接在筛板本体的左右两侧，锁紧板固定连接在支撑侧板上，用以将筛板固定在多轴剪切式破碎机上；其中，筛板本体包括主筛部，主筛部  全部
背景技术：
在矿山、化工、固废、危废等领域中，大体积的物料破碎处理一般是通过破碎机进 行逐级破碎。常见的破碎机有颚式破碎机、辊压破碎机、锤式破碎机、剪切式破碎机等。衡量 一台破碎机好坏的主要参考因素就是处理物料的通畅性和破碎机实际处理量大小。由于物 料来源的复杂性和多样性，现有的剪切式破碎机筛板多是孔眼式结构，抗冲击力较差，受到 物料下落的冲击，筛板容易变形使得物料容易堵塞筛孔，或者由于设计不合理，特别是面对 长条状或者纤维类物料，不能最大限度的落入筛板孔眼，导致物料被刀盘反复卷入破碎区 多次破碎从而降低破碎效率，或使孔眼堵塞，造成物料无法下落，导致设备停机；再者，筛板 的选材不合理导致筛板过快被腐蚀或是磨损，需要频繁更换筛板，频繁停机造成重大的维 修麻烦和经济损失。 因此，本领域需要一种新的筛板来解决上述问题。
技术实现要素：

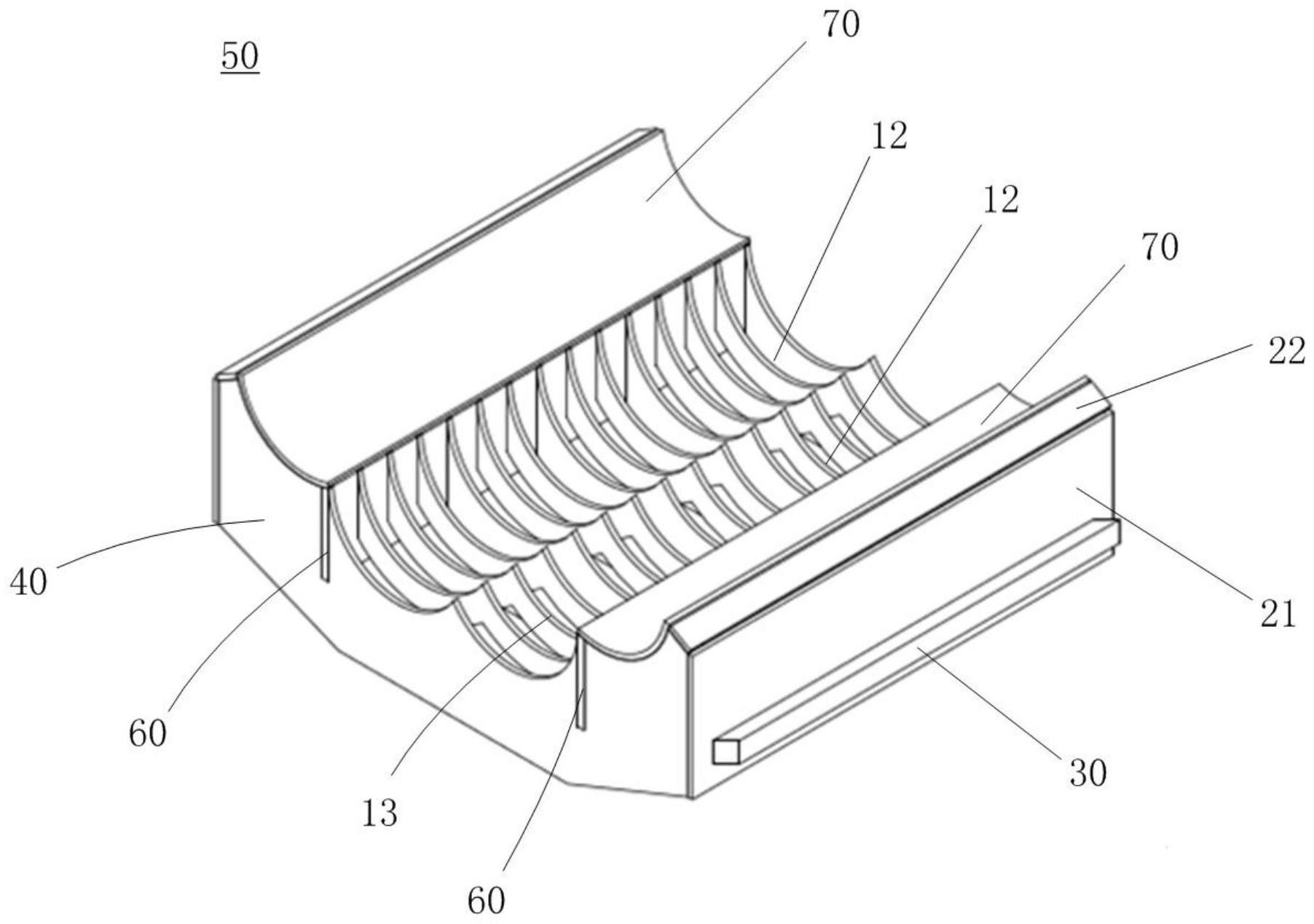

本发明的目的在于提供一种用于多轴剪切式破碎机的筛板，其设计合理，结构简 单，具有强抗冲击性，使用寿命长，对物料磨蚀性不敏感，对于长条状纤维物料或吨袋、抹 布、布条的柔性细长型物料，具有更好的破碎效果，破碎效率更高，防堵性更好，更适用于复 杂物料破碎。 为了实现上述目的，本发明采用如下技术方案： 一种用于多轴剪切式破碎机的筛板，所述多轴剪切式破碎机包括主刀盘和副刀 盘，所述筛板包括筛板本体，支撑侧板和锁紧板，所述支撑侧板固定连接在所述筛板本体的 左右两侧，所述锁紧板固定连接在所述支撑侧板上，用以将所述筛板固定在所述多轴剪切 式破碎机上；其中，所述筛板本体包括主筛部，所述主筛部包括至少一个主筋板，所述主筋 板包括多个弧形的第一条栅，多个所述第一条栅形成梳齿状，并且每个所述第一条栅的法 线能够指向所述主刀盘的中心线。 优选地，所述筛板本体的前后两侧均设有仿形板，所述仿形板上开设有两个槽口， 在两个所述仿形板相应位置的槽口内均嵌入一个支撑板，所述主筛部固定连接在两个所述 支撑板之间。 优选地，所述主筛部的左右两侧均设有一个弧形板，所述弧形板的一端固定连接 所述支撑板，另一端固定连接所述支撑侧板；其中，所述弧形板的法线能够指向所述副刀盘 的中心线。 优选地，所述弧形板为一块不开孔的整板。 优选地，每个所述弧形板下方均设有副筋板，所述副筋板包括多个弧形的第二条 栅，多个所述第二条栅形成梳齿状，并且每个所述第二条栅的法线均能够指向所述副刀盘 3 CN 111570071 A 说　明　书 2/3 页 的中心线。 优选地，所述主刀盘上设有多个主刀片，所述副刀盘上设有多个副刀片； 所述第一条栅等间隔设置，并且相邻两个所述第一条栅的间隔约为两个所述主刀 片的厚度；和/或，所述第二条栅等间隔设置，并且相邻两个所述第二条栅的间隔约为两个 所述副刀片的厚度。 优选地，所述多轴剪切式破碎机包括2或3个主刀盘；相应的，所述主筛部包括2或3 个所述主筋板，并且每个所述主筋板对应一个所述主刀盘。 优选地，所述筛板为整体式焊接结构。 优选地，所述筛板的材质包括碳钢、铸钢。 本发明的优点是：本发明提供的用于多轴剪切式破碎机的筛板，具有强抗冲击性， 对物料磨蚀性不敏感，对于长条状纤维物料或吨袋、抹布、布条的柔性细长型物料，具有更 好的破碎效果，破碎效率更高，防堵性更好，更适用于复杂物料的破碎。 该筛板结构简单，使用寿命长，易于加工制作，加工精度要求低，安装方便，后期便 于维护。 附图说明 图1和图2是本发明的用于多轴剪切式破碎机的筛板的主要结构示意图。 图3是本发明的用于多轴剪切式破碎机的筛板的剖面结构示意图。 图4是本发明的仿形板的结构示意图。
