技术摘要：

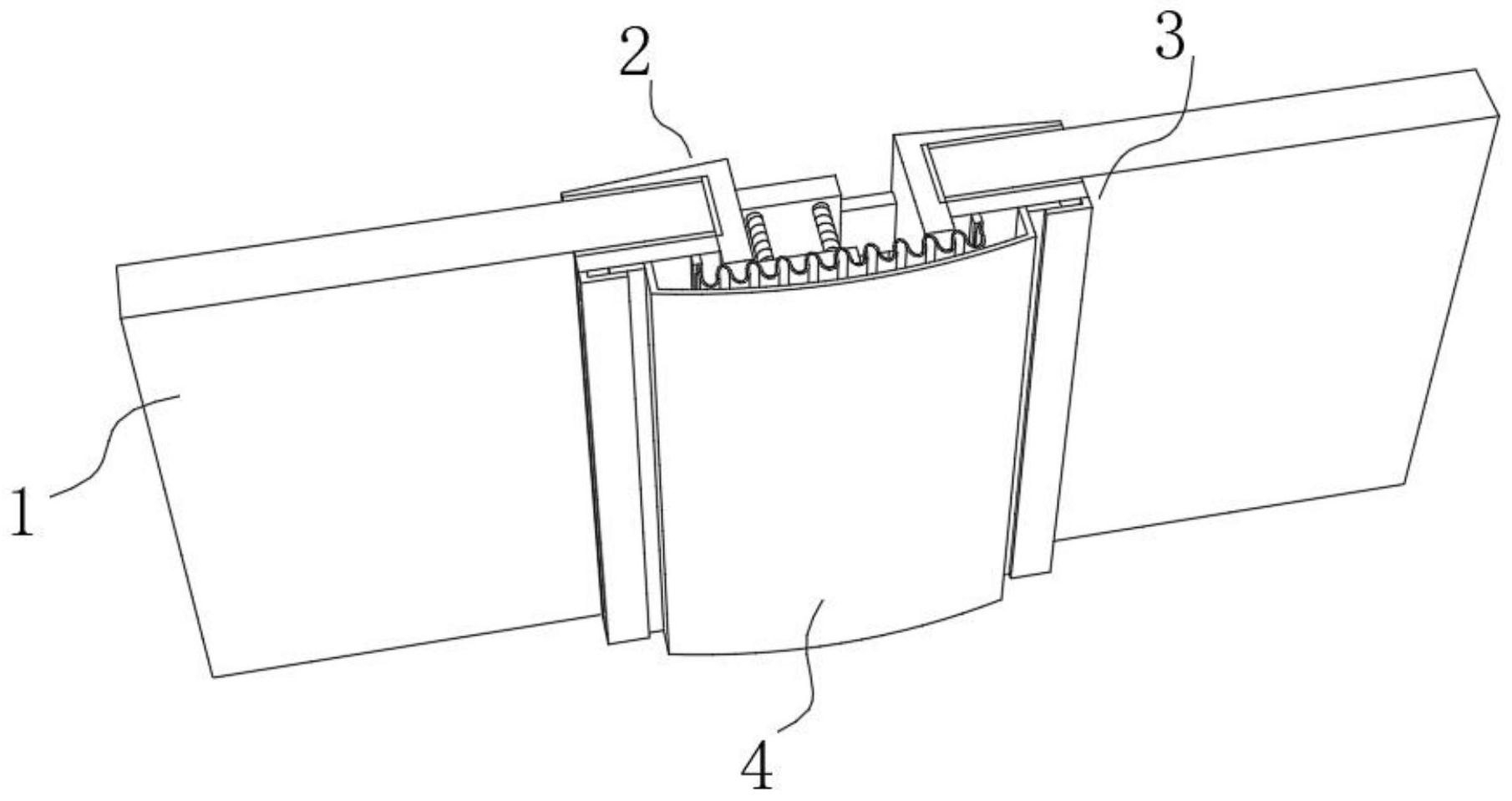

本发明公开了一种用于建筑幕墙伸缩缝收缩的硅胶条组件，涉及建筑伸缩缝技术领域。本发明包括两玻璃幕墙、内侧紧固组件、外侧紧固组件、硅胶波纹板和遮挡板，内侧紧固组件包括内侧紧固板a、内侧紧固板b、两第一连接板和两第一固定板，内侧紧固板a和内侧紧固板b的一端面  全部
背景技术：
建筑物变形缝包括伸缩缝、沉降缝和防震缝等，其中，伸缩缝是最常用的一种变形 缝，当玻璃幕墙跨越伸缩缝时，最简单的处理方法是将幕墙在伸缩缝两侧分别收口，随着现 代建筑业的日益发展与幕墙的全球化状况，各种复杂的建筑幕墙在建筑物上的应用越来越 多。 由于幕墙造型是建筑的外衣，是建筑效果最直接的表达，所以幕墙的美观性与功 能性也随着建筑的发展变得越来越被人们重视，现有的玻璃幕墙伸缩缝装置，安装复杂，维 护困难，不能很好地适应幕墙的收缩形变，无法保持幕墙的美观性，且密封性能较差。 对此，本发明设计了一种用于建筑幕墙伸缩缝收缩的硅胶条组件，以解决上述问 题。
技术实现要素：
本发明的目的在于提供一种用于建筑幕墙伸缩缝收缩的硅胶条组件，通过设置内 侧紧固组件、外侧紧固组件、硅胶波纹板和遮挡板，使得该伸缩缝装置更便于安装拆卸，具 有很好密封性能，更加美观，能很好的适应幕墙的收缩形变，解决了现有的璃幕墙伸缩缝装 置，安装复杂，维护困难，不能很好地适应幕墙的收缩形变，且密封性能较差的问题。 为解决上述技术问题，本发明是通过以下技术方案实现的： 本发明为一种用于建筑幕墙伸缩缝收缩的硅胶条组件，包括两玻璃幕墙，两所述 玻璃幕墙平行设置，还包括内侧紧固组件、外侧紧固组件、硅胶波纹板和遮挡板，所述内侧 紧固组件和外侧紧固组件之间通过螺栓固定连接；所述内侧紧固组件包括内侧紧固板a和 内侧紧固板b，所述内侧紧固板a和内侧紧固板b的相对面上分别固接有两第一连接板和两 第一固定板，所述第一连接板的一端面开设有第一滑槽，所述第一固定板的一端位于第一 滑槽的内部且与第一滑槽滑动配合，所述内侧紧固板a和内侧紧固板b的一侧均固接有第一 硅胶垫，且所述内侧紧固板a和内侧紧固板b的一端面分别开设有两第一凹槽和两第二凹 槽，所述第一凹槽和第二凹槽的两槽壁均开设有限位槽；所述外侧紧固组价包括外侧紧固 板a和外侧紧固板b，所述外侧紧固板a和外侧紧固板b的相对面上分别固接有两第二连接板 和两第二固定板，所述第二连接板的一端面开设有第二滑槽，所述第二固定板的一端位于 第二滑槽的内部且与第二滑槽滑动配合，所述外侧紧固板a和外侧紧固板b的一侧均固接有 第二硅胶垫，且所述外侧紧固板a和外侧紧固板b的另一侧固接有弹性板和竖板，所述竖板 的一侧开设有卡槽，所述第二连接板和第二固定板的上表面和下表面均固接有滑块。 进一步地，所述内侧紧固板a和外侧紧固板a之间以及内侧紧固板b和外侧紧固板b 之间均夹持有玻璃幕墙。 3 CN 111576686 A 说　明　书 2/4 页 进一步地，两所述弹性板相对于硅胶波纹板对称设置，两所述竖板相对于硅胶波 纹板对称设置。 进一步地，所述第二连接板位于第一限位槽内且与第一限位槽滑动配合，所述第 二固定板位于第二限位槽内且与第二限位槽滑动配合，所述滑块位于限位槽内且与限位槽 滑动配合。 进一步地，所述硅胶波纹板的两端面均固接有一卡板，所述卡板卡接在卡槽的内 部，第一固定板和第二固定板之间通过螺栓固定连接。 进一步地，所述遮挡板的两端面均设有折边，两所述折边均通过弹性板分别卡接 在外侧紧固板a和外侧紧固板b的一侧。 本发明具有以下有益效果： 1、本发明通过设置内侧紧固组件和外侧紧固组件，通过螺栓带动内侧紧固组件和 外侧紧固组件向内侧挤压，使得内侧紧固板a和外侧紧固板a以及内侧紧固板和b外侧紧固 板b同时向内侧挤压玻璃幕墙，第一硅胶垫和第二硅胶垫可有效增强该硅胶条装置的密封 性，便于安装，容易拆卸检修。 2、本发明通过设置第一连接板和第一固定板以及第二连接板和第二固定板，即增 强了两玻璃幕墙间的连接性，又能很好的适应幕墙的收缩形变。 3、本发明通过设置硅胶波纹板和遮挡板，硅胶波纹板可有效遮挡外界灰尘进入玻 璃幕墙伸缩缝的内部，遮挡板对该装置内部机构进行遮挡，增强了该装置的美观性。 当然，实施本发明的任一产品并不一定需要同时达到以上所述的所有优点。 附图说明 为了更清楚地说明本发明实施例的技术方案，下面将对实施例描述所需要使用的 附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领 域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附 图。 图1为一种用于建筑幕墙伸缩缝收缩的硅胶条组件的结构示意图； 图2为图1的俯视图； 图3为图1拆解时的结构示意图； 图4为内侧紧固组件的结构示意图； 图5为外侧紧固组件的结构示意图； 图6为图5的俯视图； 图7为硅胶波纹板的结构示意图； 附图中，各标号所代表的部件列表如下： 1-玻璃幕墙，2-内侧紧固组件，201-内侧紧固板a，202-内侧紧固板b，203-第一硅 胶垫，204-第一连接板，205-第一滑槽，206-第一固定板，207-第一凹槽，208-限位槽，209- 第二凹槽，3-外侧紧固组件，301-外侧紧固板a，302-外侧紧固板b，303-弹性板，304-第二硅 胶垫，305-竖板，306-卡槽，307-第二连接板，308-第二固定板，309-第二滑槽，310-滑块，4- 遮挡板，5-硅胶波纹板，6-螺栓，7-折边，8-卡板。 4 CN 111576686 A 说　明　书 3/4 页
