技术摘要：
本发明涉及医疗器械技术领域，提供了一种牙种植体。包括：牙种植体本体，所述牙种植体本体具有根部牙种植体、底部牙种植体和端部牙种植体；所述根部牙种植体为圆锥形结构，所述根部牙种植体的外表面设有骨小梁结构，所述底部牙种植体和端部牙种植体为圆柱状结构，所述  全部
背景技术：
牙种植体作为种植牙的重要部分之一，起到支撑牙齿的作用，实现在牙槽骨内固 定的目的。 现有的牙种植体通常采用圆柱体形状，材料多为纯钛或钛合金。在圆柱体的表面 设置螺纹来实现更稳固的安装，且现有的牙种植体与牙槽嵴接触面采用平面结构，这样由 于牙槽嵴处的牙槽骨为弧形端面，在牙种植体装入牙槽骨后，需要打磨牙槽嵴处的牙槽骨， 使得牙槽嵴处的牙槽骨端面与牙种植体的顶面齐平，这种方式下，打磨牙槽骨使得患者的 恢复时间长，导致等待安装牙冠时间过长，且由于安装后最终的牙槽骨形成平面端面，牙齿 间容易导致食物残渣滞留，不易溢出的问题，进而容易腐蚀牙齿或引起牙龈发炎等问题。 例如，现有技术CN202801833U中涉及一种牙种植体装置，包括种植体、基台及连接 种植体与基台的紧固螺栓，所述种植体由头部、颈部、体部和尾部组成，其特征在于:所述种 植体由致密金属和多孔钽组成、多孔钽材料以环状形式与致密金属结合，所述种植体的颈 部外表面设有微螺纹，体部外表面设有外螺纹，所述种植体内设有空腔；所述基台下端设有 与种植体相连接的基台管状连接柄，本发明具有种植体生物相容性好、种植体头部强度高、 种植体牙槽骨结合效果好、稳定性好、种植体连接精度高等优点。但其种植体为圆柱状，自 攻能力较差，不易修改种植方向，且防旋转效果差。 现有技术CN203107312U公开了一种骨融合种植体，所述骨融合种植体由本体和多 孔钽层组成；所述本体上部为圆柱形，下部为圆锥形；所述本体上部带有外螺纹；所述本体 下部带有球状端头；所述多孔钽层附着于所述本体下部。这种结构的骨融合种植体，能适用 于多种骨质条件，种植时骨损伤量小，提高了种植体的生物相容性，促进了骨融合，增强了 骨结合力，使得种植体的使用效能大为提高。但其植体的底部表面附着一层钽涂层，后期骨 长入深度不足，无法保证后期稳定性，老年阶段容易发生种植体松脱。
技术实现要素：

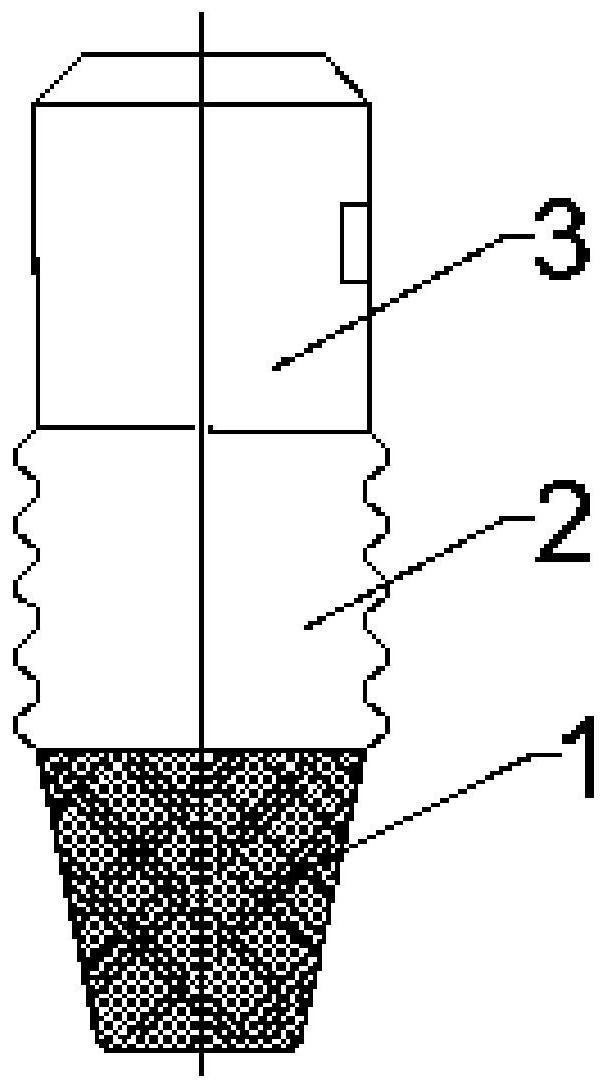

本发明的目的在于提供一种牙种植体，以解决现有技术中存在的技术问题。 为实现上述目的，本发明采用的技术方案是：一种牙种植体，包括：牙种植体本体， 所述牙种植体本体具有根部牙种植体、底部牙种植体和端部牙种植体；所述根部牙种植体 为圆锥形结构，所述根部牙种植体的外表面设有骨小梁结构，所述底部牙种植体和端部牙 种植体为圆柱状结构，所述底部牙种植体的外表面设有外螺纹，所述端部牙种植体的外表 面设有多个抗旋槽，所述抗旋槽间隔90度设置。 可选实施例中，所述牙种植体本体的根部牙种植体的材料为钽金属。 可选实施例中，所述骨小梁结构的孔隙率为75％～85％，所述骨小梁结构的丝径 为400μm，所述骨小梁结构的孔径大小为600μm。 3 CN 111588508 A 说　明　书 2/3 页 可选实施例中，所述骨小梁结构的孔隙形态为规则形状。 可选实施例中，所述骨小梁结构的孔隙形态为不规则形状。 可选实施例中，所述外螺纹的牙型为等腰三角形。 可选实施例中，多个所述抗旋槽位于同一圆周上。 可选实施例中，多个所述抗旋槽位于不同的圆周上。 可选实施例中，多个所述抗旋槽的尺寸为2×0.5×0.5mm长方体结构。 本发明的有益效果在于： (1)本发明中的牙种植体的根部为圆锥状，能够更好地匹配牙槽骨的结构特征，3D 打印材料选为钽金属，且骨小梁结构能够提升牙种植体的生物相容性，使得牙种植体综合 性能得到优化，可以通过骨小梁表面的孔隙增加与正常骨质的接触面积，为骨长入提供空 间，加快临床骨结合的速率，等到老年阶段骨质疏松种植体也不会松脱，使得种植体后期更 加稳固牢靠。 (2)本发明中牙种植体的底部结构为螺纹，螺纹的牙型为等腰三角形，能够提高与 骨组织之间的紧密性，并且增加了与骨质的接触面积，实现了良好的配合，有利于稳定固 位，增加牙种植体在口腔中的安全性，降低了老年阶段种植体的松脱率。 (3)本发明中牙种植体的端部为圆柱状，内部设有三个抗旋槽，间隔90°设置，与基 台配合防止基台旋转，确保了基台的正确安装。 附图说明 为了更清楚地说明本发明实施例中的技术方案，下面将对实施例或现有技术描述 中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些 实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附 图获得其它的附图。 图1为本发明一实施例提供的牙种植体的整体结构示意图一。 图2为本发明一实施例提供的牙种植体的整体结构示意图二。 其中，图中附图标记为：1-根部，2-底部，3-端部。
