技术摘要：

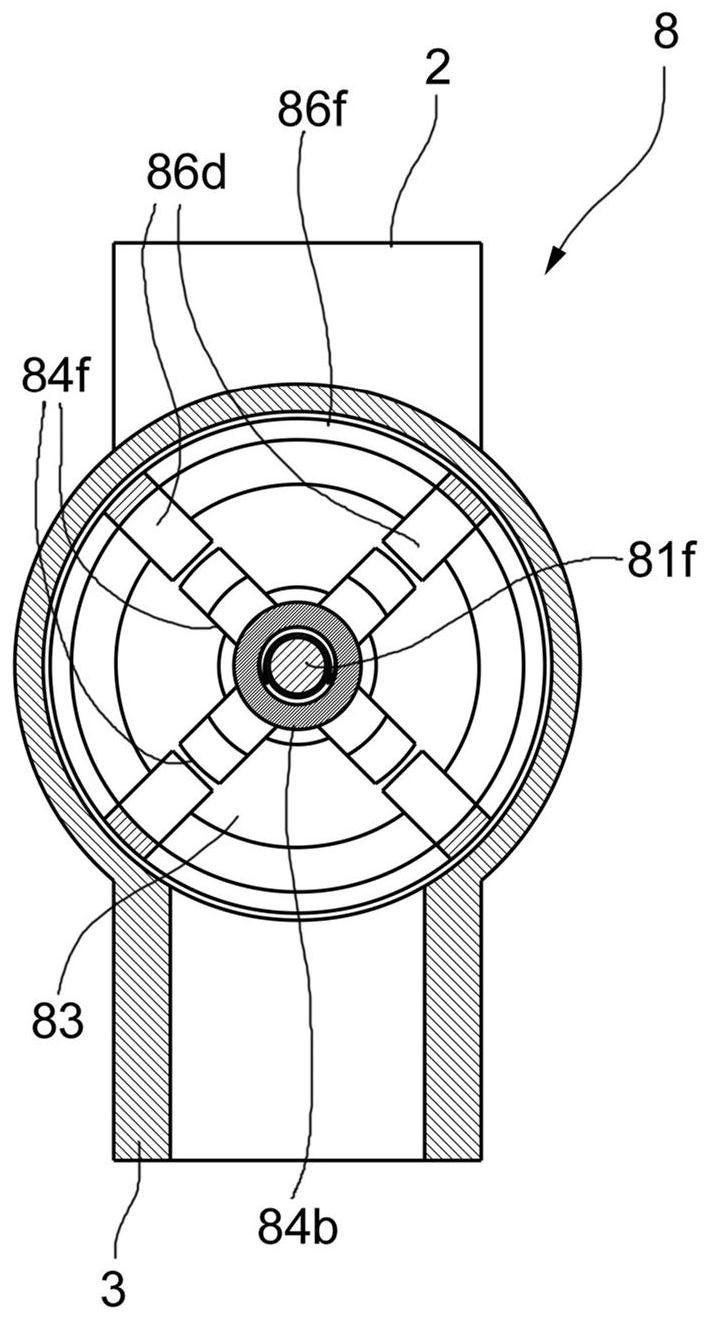

一种能由泵(7)驱动的三通阀(8)，该三通阀可在至少两个切换位置之间切换，在该至少两个切换位置中，第一端口(2)选择性地与第二端口(3)或与第三端口(4)流体连通。三通阀包括可移动支撑件(84)和由可移动支撑件承载的一对阻塞构件(83、83')，这对阻塞构件中的至少一个响应  全部
背景技术：
已知的是，在上述设备中，机动三通阀用于选择性地将水通过不同的液压回路引 导到各种热交换器。 最近已经提出了新的解决方案，其提供了非机动三通阀的使用，该三通阀根据循 环泵产生的压力而在不同位置之间切换。
技术实现要素：
本发明的目的是提供一种三通阀，该三通阀在没有电机的情况下操作，因此不需 要电力来进行其操作，而是仅通过流体流的液压能来操作，这是简单且可靠的。 根据本发明，此目的和其他目的通过一种可由泵驱动的三通阀实现，所述三通阀 包括第一端口、第二端口和第三端口；其中，所述三通阀可在至少两个切换位置之间切换， 在该至少两个切换位置中，第一端口选择性地与第二端口或与第三端口流体连通；其中，所 述三通阀包括可移动支撑件和由所述可移动支撑件承载的一对阻塞构件，这对阻塞构件中 的至少一个响应于由泵在第一端口处施加的压力，阻塞构件和所述可移动支撑件中的至少 一个可由于循环泵的关闭状态与打开状态之间的转变而移动；其中，阻塞构件适于往复地 接合三通阀的相应阀座，该阀座分别插置在第一端口与第二端口之间以及第一端口与第三 端口之间，其中，当泵从关闭状态切换到打开状态时，所述阻塞构件能够同步地改变形状。 根据本发明，因此可利用简单且可靠的液压系统将水引导到加热系统的不同回路 中，该液压系统在没有电机的情况下操作，因此不需要电力来进行其操作，而仅通过水流的 液压能来操作。 通过这种系统，阀的成本和阀的电气/电子控制部件的成本进一步降低。还改进了 液压性能，并且避免了水击。 特别地，所述阻塞构件可以这样的方式布置在可移动支撑件上，即，具有面向可移 动支撑件的相反运动方向中的一个方向或另一个方向的凹度，当泵从关闭状态切换到打开 状态时，所述阻塞构件改变凹度的取向。所述凹度的变化实现了阻塞构件的形状的变化。 在此情况中，当阻塞构件中的一个接合在三通阀的相应阀座上时，所述阻塞构件 能够在泵从关闭状态切换到打开状态时由于压力而改变凹度的取向，并且能够抵抗弹性力 的作用而朝向所述阀座驱动所述可移动支撑件，并且其中，阻塞构件中的另一个通过接合 在与所述阀座不同的控制构件上而改变凹度的取向。 根据一个实施方式，三通阀还包括与可移动支撑件相关联的返回装置，该返回装 置产生弹性力以将可移动支撑件朝向三通阀的阀座之间的中间位置偏压，其中，此中间位 置与循环泵的关闭状态相关联。 4 CN 111594633 A 说　明　书 2/4 页 特别地，当阻塞构件中的一个接合在三通阀的相应阀座上时，所述可移动支撑件 可在泵从关闭状态切换到打开状态时由于压力抵抗所述弹性力的作用而朝向所述阀座移 动。 此外，当泵从打开状态切换到关闭状态时，所述可移动支撑件能够由于所述弹性 力而驱动阻塞构件，从而使所述阻塞构件中的一个移动远离相应阀座，并且使所述阻塞构 件中的另一个抵靠三通阀的相应阀座。 根据一个
