技术摘要：
本发明公开一种用于存放大气颗粒物测量装置的三位一体旋转塔，包括立轴，其安装于底座，立轴上分层同轴转动安装多个圆盘，立轴顶端设有手柄；第一层圆盘通过螺钉与第一轴套固定在一起，安装于立轴上端；第三轴套与第二层圆盘用螺钉固定套装于立上、第一轴套的底部，其  全部
背景技术：
在大气环境PM2.5和PM10称重测试中，采集大气颗粒物的主要部件包括滤膜、滤 筒、低浓度采样头等，这些部件需要存放在恒温恒湿舱室中，因恒温恒湿舱室空间较小，同 时存放滤膜、滤筒、低浓度采样头，通常需要三种以上托盘支架，分别存放滤膜、滤筒以及低 浓度采样头，由于数量较多，即占空间，取放又不方便，还要对各部件进行编号、记录以及存 取操作，工作量大，容易出错。
技术实现要素：

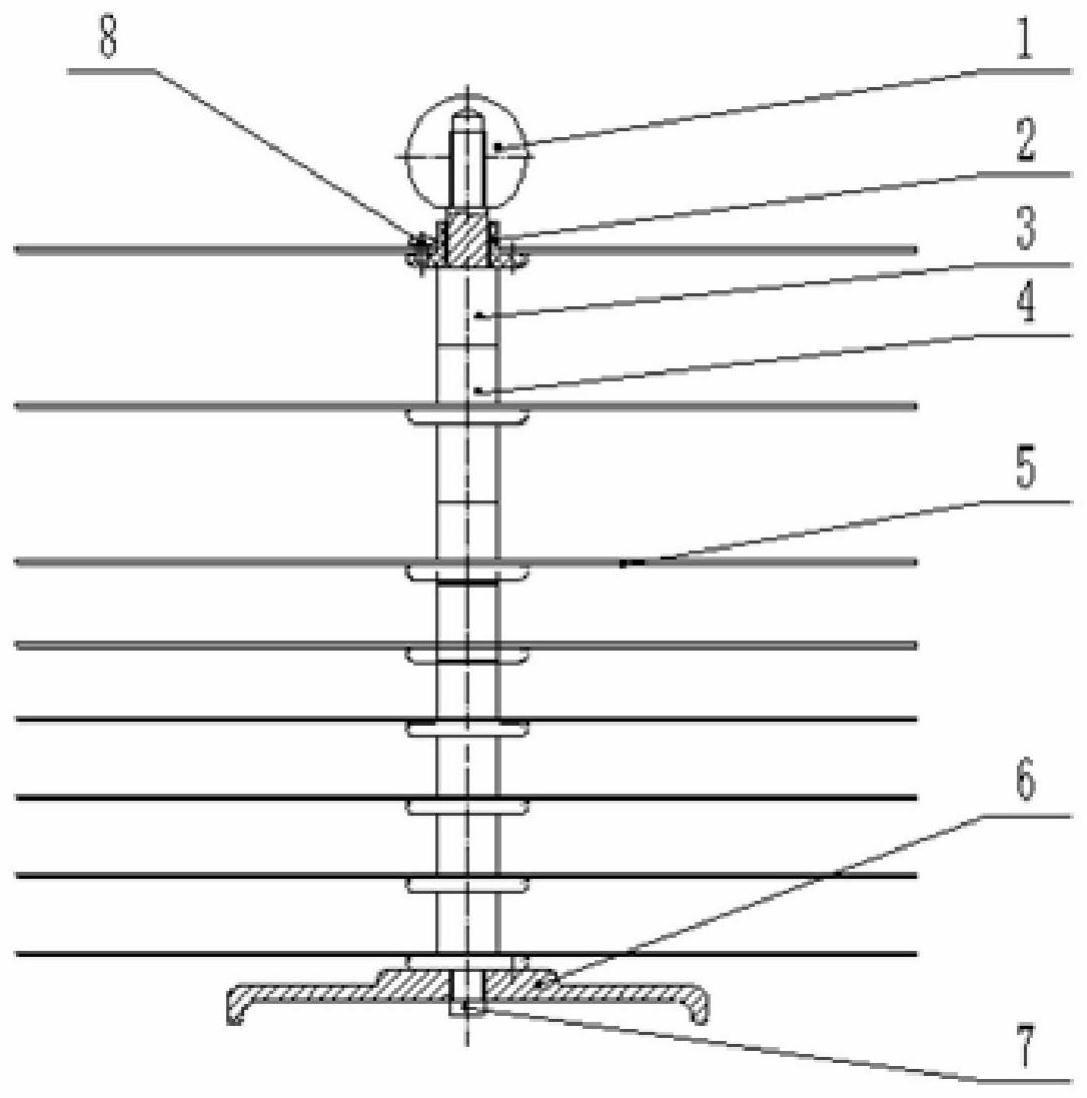

针对现有技术中滤膜、滤筒、低浓度采样头的存放即占空间又不方便且工作量大， 容易出错等不足，本发明要解决的问题是提供一种可同时存放滤膜、滤筒、低浓度采样头的 用于存放大气颗粒物测量装置的三位一体旋转塔。 为解决上述技术问题，本发明采用的技术方案是： 本发明提供一种用于存放大气颗粒物测量装置的三位一体旋转塔，包括立轴，其 安装于底座，立轴上分层同轴转动安装多个圆盘，立轴顶端设有手柄。 第一层圆盘通过螺钉与第一轴套固定在一起，安装于立轴上端；第三轴套与第二 层圆盘用螺钉固定套装于立上、第一轴套的底部，其他层按上述结构安装。 本发明还具有用于增加相邻圆盘之间高度的第二轴套，套装于立轴上、上层安装 轴套和下层安装轴套之间。 圆盘为一钢板，其圆周方向均布多个结构相同的存放工位，各存放工位沿径向设 置，由圆心向圆周方向依次设有长圆形孔和异形豁口。 长圆形孔两侧设有大弧度刻线，异形豁口两侧设有小弧度刻线，均为滤膜存放位。 异形豁口总体为沿径向布置的长方形，作为滤筒放置位置；两长边对称设有角形 豁口，与长圆形孔共同形成采样头存放位； 圆盘边部、相邻异形豁口之间设有工位标号。 本发明具有以下有益效果及优点： 1 .采用本发明实现滤膜、滤筒和低浓度采样头的存放，储存方式与以往相比即节 省空间又相对稳定，同体积舱室存放数量多，取放方便，通过工位标号进行编号、记录，操作 简便，同时也降低了出错率。 2.采用本发明实现滤膜、滤筒和低浓度采样头的存放，称重过程可选择手动和自 动操作。 3 CN 111591590 A 说　明　书 2/2 页 附图说明 图1为本发明三位一体旋转塔总体结构示意图； 图2为本发明中圆盘结构示意图； 图3为本发明中存放状态的采样头。 其中，1为手柄，2为第一轴套，3为第二轴套，4为第三轴套，5为圆盘，501为采样头 存放位，502为滤筒存放位，503为47mm滤膜和90mm滤膜存放位，6为底座，7为立轴，8为螺钉， 9为大弧度刻线，10为小弧度刻线，11为长圆形孔，12为异形豁口，13为低浓度采样头。
