一种板材试样U弯四点弯曲装置


技术摘要:
本发明涉及一种板材试样U弯四点弯曲装置,属于冶金材料测试装备技术领域。包括固定座(1)、加载螺杆(2)、定位连接杆(3)、下拉模块(4)、下压模块(5)、万向卡锁装置(8),所述固定座(1)U型框架结构,在固定座(1)U型框架底边中心位置螺纹装配有加载螺杆(2)  全部
背景技术:
在汽车轻量化的大背景下,钢板氢致延迟开裂行为已成为一个重要研究课题,钢 板四点弯曲作为试验样品制备的必要工序,目前主要是通过对试样激光打孔后,用专用折 弯设备折弯,然后通过孔位连接,工序复杂。也有通过简易弯曲装置弯曲后,弯曲装置同检 测样品共同放入试验池,大大浪费池内空间,降低工作效率。因此,有必要设计一种板材试 样U弯四点弯曲装置,保证工序简易、操作简单,便于后续四点弯曲试验。
技术实现要素:

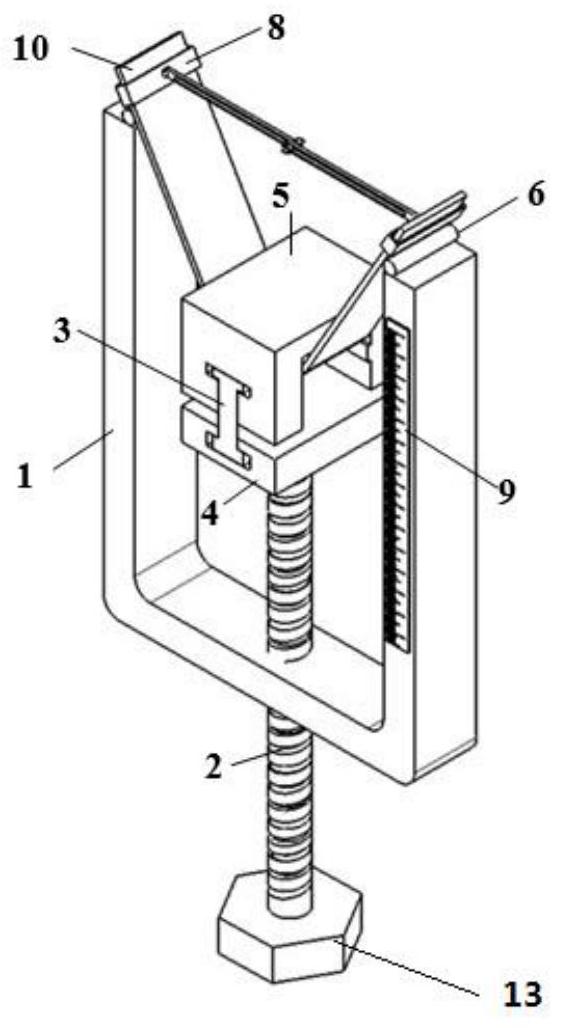

本发明所要解决的技术问题是提供一种板材试样U弯四点弯曲装置,保证工序简 易、操作简单,便于后续四点弯曲试验。 解决上述技术问题的技术方案是: 一种板材试样U弯四点弯曲装置,包括固定座、加载螺杆、定位连接杆、下拉模块、下压 模块、万向卡锁装置,所述固定座U型框架结构,在固定座U型框架底边中心位置螺纹装配有 加载螺杆,在加载螺杆的顶部固定装配有下拉模块,另一端固定设置有旋转螺母,所述下拉 模块为六面体钢结构,在下拉模块的两个侧面对称设置有下固定槽,所述下压模块为n型结 构,在下压模块的两个侧面对称设置有上固定槽,所述下拉模块(4)与下压模块的外形尺寸 相匹配,所述定位连接杆中间为半圆柱型长杆,两端设置为半圆柱型的连接体,所述下固定 槽、上固定槽的形状与定位连接杆的下、上部位相匹配。 所述下压模块上设置有两个圆柱滚轴 ,所述固定座的两个侧边框顶部各设置有 一个圆柱滚轴 。 所述固定座的侧边框上设置有角度标尺。 所述加载试样的两端装配有万向卡锁装置,所述万向卡锁装置包括卡臂、卡套,所 述卡臂、卡套之间通过球状链接,所述卡臂中心镂空结构,可插入螺栓,所述卡套为扁形钢 板套,钢板套的内腔形状与加载试样相匹配。 所述下拉模块(4)的底面上装配有轴承,所述加载螺杆的顶端通过轴承与下拉模 块(4)固定装配。 所述角度标尺的角度值为标尺为将两个圆柱滚轴 跨度与加载试样的下拉位置比 值转换成tan值。 所述两个圆柱滚轴 之间的跨度200-240毫米。 所述轴承为辊子轴承。 本发明的有益效果是:本发明结构结构简单、操作简单、成本低廉、加工精度高,免 去了加工前激光打孔工序,固定座上安装有角度标尺省去了角度测量环节,加载件加载完 成后通过万向卡锁装置锁紧位置,装置卸载并取出加载件,避免了后续实验加载装置与加 3 CN 111610072 A 说 明 书 2/3 页 载件同时进入实验池,提高实验效率。 附图说明 图1是本发明装置未加载状态示意图; 图2是本发明装置未加载状态剖视图; 图3是本发明装置角度标尺示意图; 图4是本发明装置定位连接杆示意图; 图5是本发明装置一定角度仰视图; 图6是本发明装置轴承、定位连接杆装配放大图; 图7是本发明装置万向卡锁装置示意图; 图8是本发明装置两个万向卡锁装置装配示意图; 图9是本发明装置操未安装定位连接杆状态示意图; 图10是本发明装置操完成加载状态示意图; 图中标记为:固定座1、加载螺杆2、定位连接杆3、下拉模块4、下压模块5、圆柱滚轴 6、 圆柱滚轴 7、万向卡锁装置8,角度标尺9、加载试样10、下固定槽11、上固定槽12、旋转螺母 13、卡臂14、卡套15、螺栓16。
