一种电池片传输装置


技术摘要:

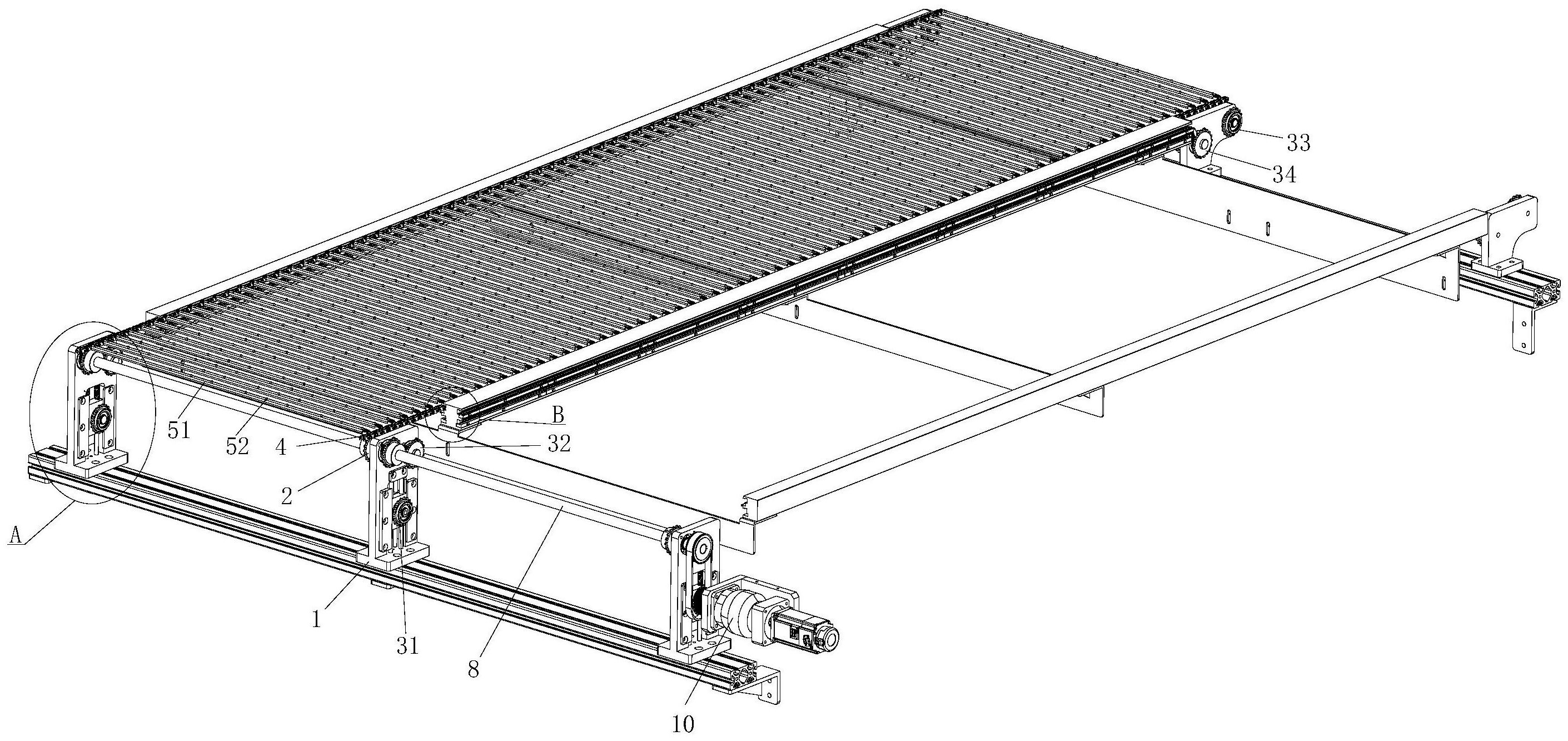

本发明公开了一种电池片传输装置,包括主动轮、从动轮、传输链条和用于支撑电池片的多个电池片支撑架,传输链条分别设置在电池片支撑架的左右两侧,且每个电池片支撑架的左右两端部分别固定设置在对应一侧的传输链条上,每个电池片支撑架上均设置有凸出于电池片支撑架  全部
背景技术:
在电池片生产制造过程中,采用传输装置传输电池片。传输装置一般都包括传输 链条和固定设置在传输链条上用于放置电池片的支撑架。现有技术中,电池片传输时,电池 片均是直接放置在支撑架上,电池片与支撑架接触面积大,容易对电池片表面造成污染,而 且还存在电池片传输不稳定的问题。
技术实现要素:
本发明的目的是针对现有技术中的问题,提供一种改进的电池片传输装置。 为达到上述目的,本发明采用的技术方案是: 一种电池片传输装置,沿前后方向传输电池片,所述传输装置包括主动轮、从动轮和设 置在所述主动轮和所述从动轮上的传输链条,所述传输装置还包括用于支撑电池片的电池 片支撑架,所述传输链条分别设置在所述电池片支撑架的左右两侧,所述电池片支撑架的 左右两端部分别固定设置在对应一侧的所述传输链条上,所述电池片支撑架上设置有凸出 于所述电池片支撑架的表面的支撑部,电池片传输过程中,电池片的正面和背面与所述传 输链条的上表面相平行,所述支撑部支撑在电池片的下方,且电池片的正面或背面与所述 支撑部相接触。 优选地,沿所述传输链条的长度延伸方向,所述电池片支撑架间隔设置有多个,每 个所述电池片支撑架沿其长度延伸方向间隔设置有多个所述支撑部,每个电池片至少通过 同一所述电池片支撑架上相邻的两个所述支撑部支撑。 优选地,所述支撑部为自所述电池片支撑架的上端面向上凸出的圆柱体,所述圆 柱体的轴线延伸方向垂直于所述电池片支撑架的长度延伸方向,电池片传输过程中,所述 圆柱体的上端面与电池片的正面或背面相接触。 优选地,所述支撑部为自所述电池片支撑架的上端面向上凸出的弧形杆,电池片 传输过程中,所述弧形杆的凸部与电池片的正面或背面相接触。 优选地,所述传输装置还包括电池片传输过程中用于驱使所述传输链条张紧的张 紧装置和固定支架,所述主动轮和所述从动轮均能够转动地设置在所述固定支架上,所述 张紧装置包括能够滑动地设置在所述固定支架上的滑动件,所述从动轮包括第一从动轮, 所述第一从动轮和所述主动轮位于所述传输装置传输方向的同一侧,所述传输链条顺序绕 设在所述第一从动轮和所述主动轮上,所述第一从动轮能够转动地设置在所述滑动件上, 所述张紧装置还包括用于驱使所述滑动件相对所述固定支架滑动以使得所述主动轮和所 述第一从动轮之间的距离最大的弹性件。 进一步地,所述第一从动轮位于所述主动轮的下方,所述弹性件用于驱使所述滑 动件向下滑动,或者所述第一从动轮位于所述主动轮的上方,所述弹性件用于驱使所述滑 4 CN 111605997 A 说 明 书 2/4 页 动件向上滑动。 进一步地,所述弹性件采用弹簧,所述弹簧的两端部分别设置在所述固定支架和 所述滑动件上。 进一步地,所述张紧装置还包括固定设置在所述固定支架上的导向杆,所述导向 杆与所述滑动件相配合,所述滑动件设置在所述导向杆上并能够沿所述导向杆的长度延伸 方向滑动地设置。 优选地,所述传输装置还包括固定支架,所述固定支架上设置有沿所述传输装置 的传输方向延伸的导向槽,所述导向槽与所述传输链条相配合,所述传输链条部分位于所 述导向槽中,所述传输装置还包括设置在所述导向槽与所述传输链条相接触部位的防护 条。 优选地,所述传输装置还包括固定支架和能够转动地设置在所述固定支架上的传 动轴,所述主动轮固定设置在所述传动轴上,所述传输装置还包括用于驱动所述传动轴相 对所述固定支架转动的驱动装置。 由于上述技术方案的运用,本发明与现有技术相比具有下列优点:本发明的电池 片传输装置结构简单,电池片传输过程中,电池片的正面或背面仅与设置在电池片支撑架 上的支撑部相接触,从而减少了与电池片的接触面积,这样可减少电池片的表面污染,而且 电池片传输过程中的稳定性较好,可减小传输过程中电池片的损伤。 附图说明 图1为本发明的电池片传输装置的结构示意图(传输装置为双轨道结构,去掉一条 传输轨道上的电池片支撑架及传输链条); 图2为本发明的电池片传输装置的部分结构示意图; 图3为图1中A处局部放大图; 图4为图1中B处局部放大图; 图5为图2中A处局部放大图; 图6为图2中B处局部放大图。
