技术摘要：
一种音圈马达，包括一外壳及一底座，所述外壳与所述底座相互扣合，所述外壳为中空结构，所述外壳包括一顶面以及围绕所述顶面设置的侧壁，所述侧壁与所述底座接触并实现扣合，所述底座与所述顶面不接触，所述侧壁靠近所述底座的边缘的至少部分延伸出至少一个延伸脚，所  全部
背景技术：
随着电子行业的迅猛发展，消费者对电子产品的性能要求越来越高，对外观设计、 硬件设计以及软件功能都有着越来越高的要求，同时对电子产品的性价比有着更高的追 求，其中，对于镜头的品质要求也越来越高。 市场上电子产品流行趋势趋于轻薄化，其中，对摄像头模组的要求也是越来越轻 薄，轻薄化的摄像头模组迫使本领域技术人员不得不缩减摄像头模组外壳的体积，缩减摄 像头模组外壳的体积使得摄像头模组的外壳及底座之间的接触面积变小，使用粘胶粘结外 壳及底座时，粘胶在二者之间的接触面积进一步减小，其附着力必然减小。因此，现有技术 中的摄像头模组容易出现外壳及底座分离的情况，如何在保证摄像头模组轻薄化的前提下 提升外壳及底座之间的连接强度是本领域技术人员需要考虑的。
技术实现要素：

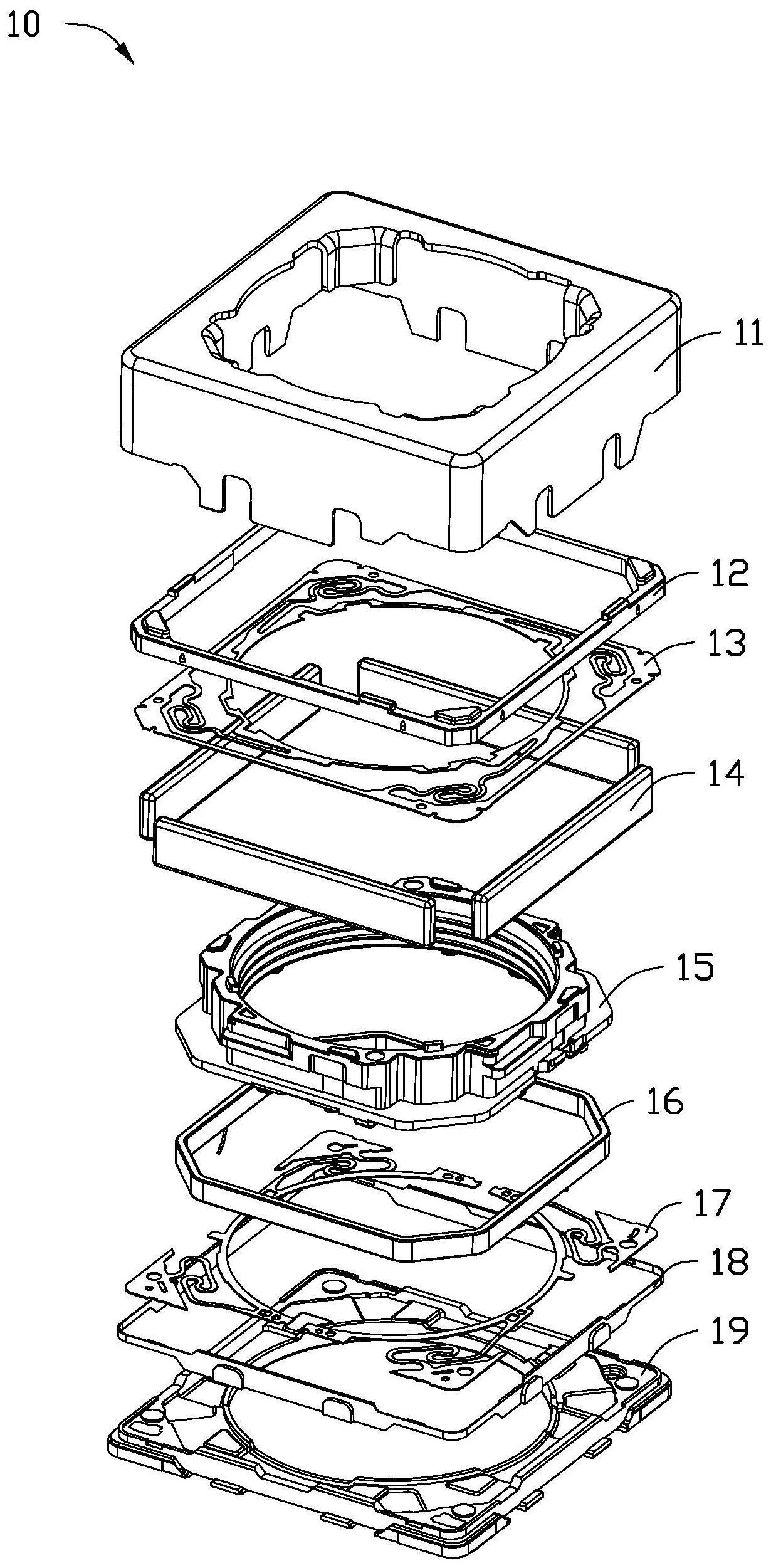

有鉴于此，本发明提供一种音圈马达，所述音圈马达可以在保证摄像头模组轻薄 化的前提下提升外壳及底座之间的连接强度。 另，还有必要提供一种包括所述音圈马达的摄像头模组以及具有所述摄像头模组 的电子装置。 一种音圈马达，包括一外壳及一底座，所述外壳与所述底座相互扣合，所述外壳为 中空结构，所述外壳包括一顶面以及围绕所述顶面设置的侧壁，所述侧壁与所述底座接触 并实现扣合，所述底座与所述顶面不接触，所述侧壁靠近所述底座的边缘的至少部分延伸 出至少一个延伸脚，所述延伸脚延伸至所述底座远离所述顶面一侧并向所述底座方向弯 折。 进一步地，所述底座远离所述顶面一侧设置有多个容置槽，每个所述延伸脚设置 于一个所述容置槽内。 进一步地，所述延伸脚远离所述侧壁的端部设置有一卡扣，所述底座远离所述顶 面一侧设置有多个卡槽，所述延伸脚向所述底座方向弯折并与所述底座接触，所述卡扣与 所述卡槽扣合。 进一步地，所述音圈马达还包括一加固层，所述加固层设置于所述底座远离所述 顶面一侧，所述延伸脚设置于所述加固层与所述底座之间。 进一步地，所述加固层与所述底座扣合。 进一步地，所述底座上设置有多个贯穿孔，所述延伸脚穿过所述贯穿孔。 进一步地，所述侧壁靠近所述底座的边缘设置有多个点胶口，所述点胶口的边缘 的至少部分与所述底座接触。 进一步地，所述点胶口与所述延伸脚均为多个，所述点胶口与所述延伸间隔设置。 3 CN 111600455 A 说　明　书 2/6 页 本发明的音圈马达通过在外壳的侧壁上增设与侧壁一体化的延伸脚并将延伸脚 向底座方向弯折实现外壳与底座之间的固定，增强了音圈马达的牢固性。 附图说明 图1为本发明第一实施例的音圈马达的结构分解示意图。 图2为本发明第一实施例的音圈马达的立体示意图。 图3为本发明第二实施例的音圈马达的结构分解示意图。 图4为本发明第二实施例的音圈马达的立体示意图。 图5为图4沿V-V方向的局部剖视示意图。 图6为本发明第三实施例的音圈马达的结构分解示意图。 图7为本发明第三实施例的音圈马达的立体示意图。 图8为应用本发明一实施例的音圈马达的电子装置的立体示意图。 主要元件符号说明 音圈马达 10、20、30、70 外壳 11、21、31 顶面 111、211、311 侧壁 112、212、312 开口 113、213、313 延伸脚 114、214、314 点胶口 115、215、315 卡扣 216 上盖压片 12、22、32 上弹片 13、23、33 磁铁 14、24、34 镜座 15、25、35 线圈 16、26、36 下弹片 17、27、37 辅助架 18、28、38 底座 19、29、39 基底 191、291、391 容置槽 193、293、393 卡槽 294 加固层 396 电子装置 1 主体 50 摄像头模组 60 如下
