技术摘要：

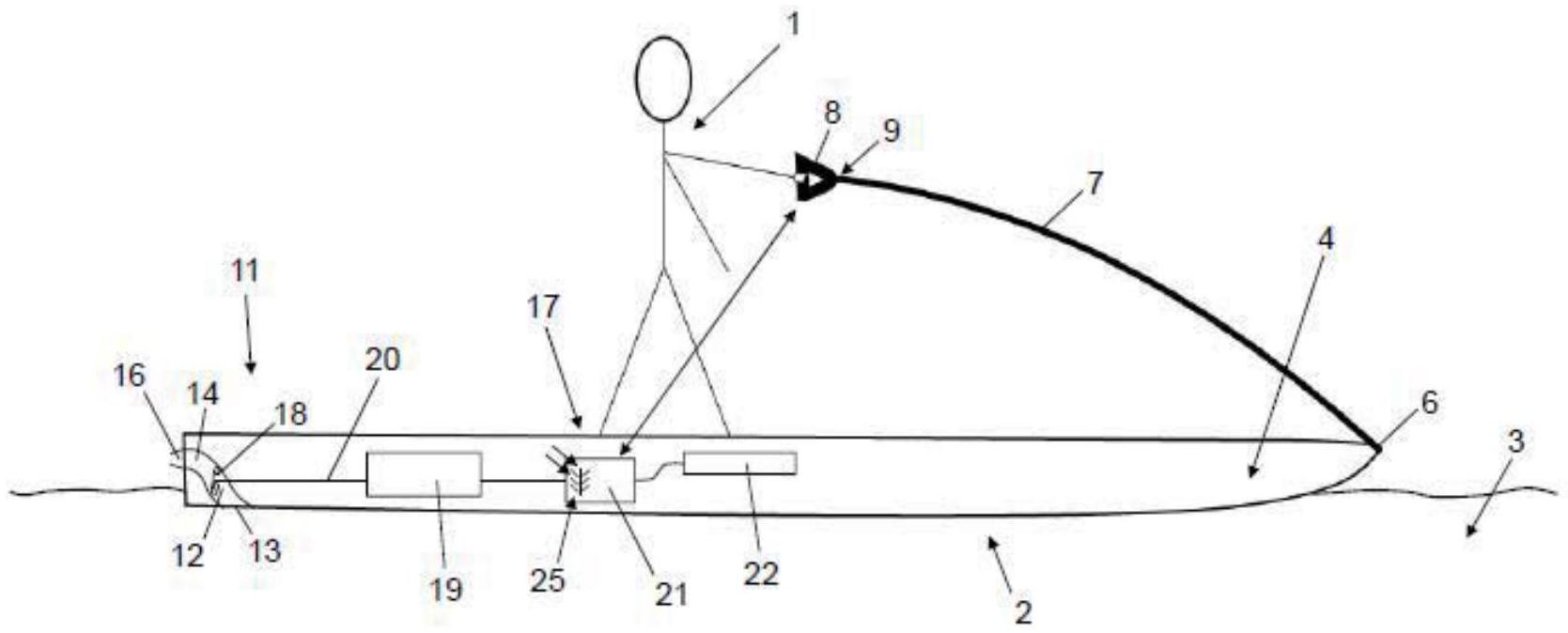

本发明涉及一种冲浪板，其具有踏板面(17)、用于冲浪板(2)的电驱动器，绳索(7)的一端固定在冲浪板(2)的前部(4)，而绳索(7)的另一端具有把手(8)，其中，驱动器与控制装置(21)连接，控制装置(21)包括无线电遥控器的接收器(25)，并且把手(8)具有以数据传输的方式与无线电遥  全部
背景技术：
冲浪板是众所周知的。在英语语言使用习惯下，冲浪板(Surfboards)是指没有帆 的板，冲浪者可以在该板上通过浪的推进而骑行。而在德语语言使用习惯下，通常使用词语 “Wellenreiten”来描述冲浪。 按照本发明的冲浪板是基于这项运动的。冲浪者站立在冲浪板上，并优选地在没 有通过帆或波浪引起的推动的情况下在水上行进。 US2002/0056408  A1公开了一种具有充气电缆(Gaskabel)的冲浪板，充气电缆在 一端具有用于冲浪者的把手。充气电缆的另一端固定在冲浪板的前部并与内燃机连接。 US  6,192,817  B1公开了一种冲浪板，其具有内燃发动机和指向充气电缆的加速 杆(Gashebel)。 另外，US  3,324,822同样涉及一种冲浪板，其具有加速杆和控制内燃发动机的推 进的充气电缆。 DE  20  011  051  071  U1涉及一种具有电驱动器和无线电连接的冲浪板。手持的控 制装置具有陀螺仪功能。 为此，冲浪板具有驱动器。例如DE  20  2011  051  071中已知具有驱动器的冲浪板。 受驱动的冲浪板不依赖于高的波浪起伏，而可以在平静和缺少激浪的水域中使用。冲浪者 也不需要在冲浪板上进行划水，因为冲浪板是由驱动器推进的。 但通过冲浪者来控制该推进被证明是存在问题的。
技术实现要素：
因此，本发明的目的在于，提供一种冲浪板，其可以避免或至少减少上述缺点。 该目的通过开头所述的具有权利要求1的特征的冲浪板得以实现。 按照本发明的冲浪板具有电驱动器，优选地在冲浪板的尾侧区域中；在此，其优选 是喷射驱动器(Jetantrieb)。喷射驱动器具有在冲浪板的水下表面上的开口和从水下表面 延伸到冲浪板的尾侧端面上的喷嘴的水通道。喷嘴可以设计成能够转动的或不能够转动 的。在水通道中设有转子。该转子可以指螺旋桨和叶轮。在这种情况下，由于转子的高转速， 水被吸入到水通道中并与行进方向相反地从喷嘴中向后喷出，从而为冲浪板提供了必要的 推动。转子通过传动系与电动机相连，电动机由优选为能够更换的蓄能器供电。发动机按照 本发明以导电的方式连接至控制装置，该控制装置将控制信号传输至发动机并因此控制驱 动器的功率，即，冲浪板的速度。控制装置优选地通过手持的无线电遥控器接收必要的控制 信号。 优选地，冲浪板具有能够充气的主体部件和驱动单元。主体部件可由漏针材料 4 CN 111556840 A 说　明　书 2/5 页 (Drop-Stitch  Material)制成。能够充气的主体部件在尾部具有凹部，驱动单元可以以能 够拆卸的方式装入到凹部中。冲浪板也可以由整体坚固的主体组成，该主体由不能够充气 的材料组成。在驱动单元中或在主体的内部中设置有用于冲浪板的驱动器、优选喷射驱动 器。 按照本发明，控制装置以信号传导的方式与接收器连接，接收器接收无线电遥控 器的发射器的信号。把手具有加速杆，其与无线电遥控器的发射器处于有效连接。发射器布 置在把手中，并通过操纵加速杆而产生电信号并输出给发射器，发射器将其转换成无线电 信号，该无线电信号能够由接收器接收并且能够由控制装置转换成用于驱动器的控制信 号。 无线电连接相对于电缆连接具有这样的优势，即，不存在干扰冲浪者的电缆并且 无需用于插接连接的主体通孔。 根据本发明，把手通过绳索与冲浪板连接。绳索的一端固定在前部，而绳索的另一 端以能够拆卸的方式与把手连接。因而冲浪板具有两种不同的结构类型。在第一种结构类 型中与把手和冲浪板连接的绳索有利地使冲浪者能够更容易地保持其平衡。通过从绳索上 卸下把手，在第二种结构类型中可能的是，冲浪者不与冲浪板牵拉连接而是必须用一只手 自由地握住具有无线电遥控器的把手并在没有绳索的情况下保持其平衡，从而可以使冲浪 者更自由并以更大难度进行冲浪。 有利的是，绳索的一端以能够拆卸的方式与前部连接。通过拆卸两端可以完全地 取下绳索，并可以在进行运动时将其留在岸上。 有利地，冲浪板的控制装置是能够非常容易操作的。 无线电遥控器优选地包括RC(Remote-Control，远程控制)-无线电遥控器。RC无线 电遥控器是可商购的无线电遥控器，因此价格便宜且适合。 RC无线电遥控器在控制值的传输中被证明是特别可靠的，该RC无线电遥控器通过 脉冲调制在ISM频带中发送无线电信号。与幅度调制相比，无线电信号传输中的脉冲调制不 易受到干扰。无线电信号的传输最好在2.4GHz至2.5GHz的ISM频带中。原则上，也可以考虑 用于传输无线电信号的其他ISM频带。 优选地，把手具有用于通过冲浪者的一只手抓握的抓握部分，其中，重心布置在抓 握部分的中间。 在进行该项运动的过程中，冲浪者站立在冲浪板的踏板面上并抓住固定在前部的 绳索的把手以帮助保持其平衡。在这种情况下，冲浪者可以经由把手将相当大的力施加到 绳索和前部上，该力可以对应其体重或在短暂的力峰值期间对应其体重的几倍。 绳索的一端优选地通过固定件与冲浪板的前部连接和/或绳索的另一端通过另外 的固定件与把手连接。绳索的一端因此可以持久地或以能够释放的方式固定在前部，并且 绳索通过另一绳索持久地或以能够释放的方式固定在把手上。 优选地，固定件和另外的固定件可以不借助工件拆卸。固定件和/或另外的固定件 有利地具有卡扣锁(Schnappverschluss)，使得可以容易地更换把手并从冲浪板的前部移 把手，以及在没有绳索的情况下把手可以用作单纯的无线电遥控器。后者的优点在于，训练 有素的冲浪者无需绳索来保持平衡，把手可以用作无线电遥控器，从而不存在可能在有些 情况下产生干扰的绳索。绳结也可以分别设置作为固定件和/或另外的固定件。 5 CN 111556840 A 说　明　书 3/5 页 优选地，用于绳索的另一端的另外的固定件相对于抓握部分垂直间隔地且居中地 布置。通过抓住抓握部分，在拉动时会在抓握部分的中间产生重心，从而不会在手腕上产生 扭矩并且把手也可以更长时间地由冲浪者把持。 加速杆布置在把手中，以使得冲浪者可以用一只手握住把手来操纵加速杆，并由 此产生与加速杆的位置相关的控制值。 有利的是，冲浪者一方面可以通过紧紧抓住把手而很好地在冲浪板上保持其平 衡，并且另一方面可以利用同一只手同时进行加速。 优选地，把手形成为防水的，因为冲浪者可能会从板上掉落，使得把手在这种情况 下掉入水中。出于这种原因，优选把手具有的平均密度为ρ＜1g/cm3，以使其漂浮在水面上。 把手优选地沿着其外周形成为带圆角的三角形，并且在内部也基本上是三角形 的，其中，抓握部分优选以符合人体工学的方式形成。能够想到把手的不同形状，例如半圆 形、圆形、椭圆形等。 在本发明的第一种实施方式中，加速杆被形成作为抓握部分中的能够按下的按 钮。在此，按钮优选地能够用食指来操作。 在本发明的第二种实施方式中，驱动器控制装置具有可移动地布置的加速杆，该 加速杆能够用冲浪者的拇指在把手的外侧上操纵。加速杆可以绕轴线转动，并具有一个压 力表面，当自然握住抓握部分时，该压力表面位于拇指前面。 在第三种实施方式中，加速杆布置在把手内部。在这种情况下，加速杆能够用冲浪 者的食指或中指方便地操纵。 附图说明 本发明借助在七个附图中示出的三个实施例进行描述。其中， 图1为按照本发明的冲浪板的示意图，该冲浪板具有把手中的按照本发明的驱动 器控制装置； 图2a示出了处于中性位置的加速杆的第一种实施方式中的把手； 图2b为图2a的详细视图； 图3a示出了处于加速位置的加速杆的第一种实施方式中的把手； 图3b为图3a的详细视图； 图4示出了具有按照第二种实施方式的驱动器控制装置的把手； 图5示出了具有按照第三种实施方式的驱动器控制装置的把手。
