技术摘要：
本发明公开了一种高度和角度可调的可拆卸式刺绣架，包括用于放置在桌面后固定小型绣绷、绣扇以及圆绷的小绣架体和用于放置在地面固定大型绣绷的大绣架体，所述小绣架体为“X”型结构，所述大绣架体包括一号侧边叉形架、二号侧边叉形架以及用于连接一号侧边叉形架和二号  全部
背景技术：
刺绣是针线在织物上绣制的各种装饰图案的总称。刺绣分丝线刺绣和羽毛刺绣两 种。就是用针将丝线或其他纤维、纱线以一定图案和色彩在绣料上穿刺，以绣迹构成花纹的 装饰织物。它是用针和线把人的设计和制作添加在任何存在的织物上的一种艺术。刺绣是 中国民间传统手工艺之一，在中国至少有二三千年历史。中国刺绣主要有苏绣、湘绣、蜀绣 和粤绣四大门类。 刺绣的工具主要包括绣架和绣绷，传统绣架由于结构原因，整体体积较大，使得运 输困难，且传统绣架无法调节高度和角度，且身高不同的人在使用时，容易造成使用感差， 长时间使用后会有颈椎和腰椎的不适感，且在使用小型绣绷、绣扇以及圆绷时，传统的大型 绣架无法使用，需要手持绣绷、绣扇以及圆绷，长时间容易造成手部疲劳，为此，我们提出一 种高度和角度可调的可拆卸式刺绣架。
技术实现要素：

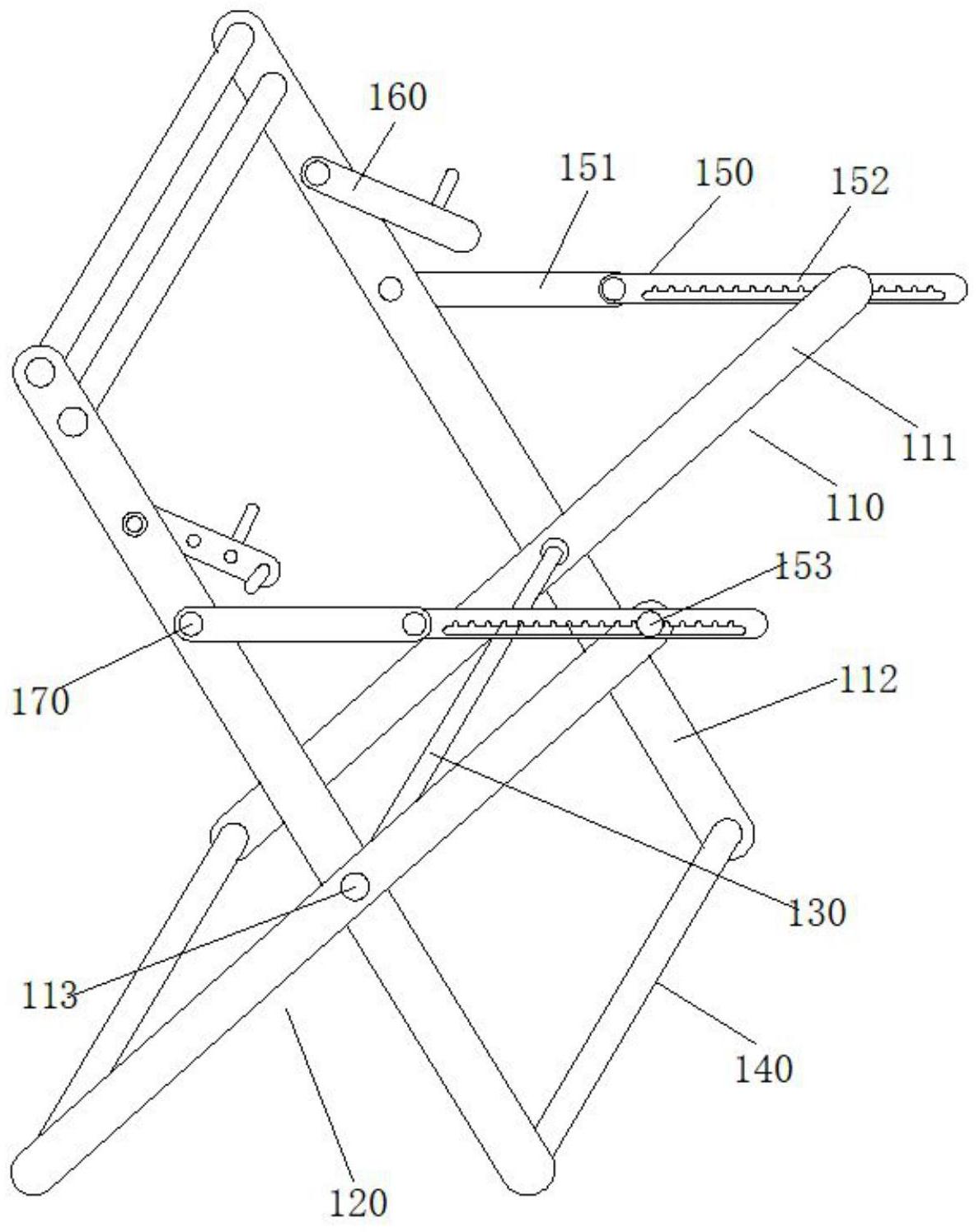

本发明的目的在于提供一种高度和角度可调的可拆卸式刺绣架，以解决上述背景 技术中传统绣架由于结构原因，整体体积较大，使得运输困难，且传统绣架无法调节高度和 角度，且身高不同的人在使用时，容易造成使用感差，长时间使用后会有颈椎和腰椎的不适 感，且在使用小型绣绷、绣扇以及圆绷时，传统的大型绣架无法使用，需要手持绣绷、绣扇以 及圆绷，长时间容易造成手部疲劳的问题。 为实现上述目的，本发明提供如下技术方案：一种高度和角度可调的可拆卸式刺 绣架，包括用于放置在桌面后固定小型绣绷、绣扇以及圆绷的小绣架体和用于放置在地面 固定大型绣绷的大绣架体，所述小绣架体为“X”型结构，所述大绣架体包括一号侧边叉形 架、二号侧边叉形架以及用于连接一号侧边叉形架和二号侧边叉形架底端和中间处的底端 连接杆和中间贯穿轴，所述一号侧边叉形架和二号侧边叉形架均主要由短型杆和长型杆交 叉组成，所述短型杆和长型杆的交叉处通过转动轴活动连接，且中间贯穿轴与两组转动轴 连接，所述短型杆的顶端与长型杆的上部之间设有活动调节结构，所述长型杆位于活动调 节结构的上方的位置设有绣绷角度调节件。 优选的，所述活动调节结构包括连接直杆、调节杆、调节钉、卡槽和调节通槽。 优选的，所述连接直杆的一端与长型杆转动连接，所述连接直杆的另一端与调节 杆的一端通过转轴连接，所述调节杆上开设有调节通槽，所述调节通槽上侧壁开设有卡槽， 所述卡槽均匀分布多组，所述卡槽和调节通槽穿插有调节钉，所述的一端连接在短型杆顶 端侧壁。 优选的，所述调节钉为圆杆顶端垂直连接在圆盘表面的“T”型结构。 优选的，所述绣绷角度调节件包括条形板、盲孔和限位柱，所述条形板的一端通过 3 CN 111575932 A 说　明　书 2/4 页 转轴连接在长型杆上，所述条形板的侧壁和顶壁开设有盲孔，且盲孔设有多组，所述盲孔上 插接有限位柱，所述限位柱设有两组。 优选的，所述小绣架体主要包括由一号支撑架和二号支撑架交叉组成的X型调节 架、固定在一号支撑架和二号支撑架端部的放置座、安装在放置座上的固定杆以及可拆卸 安装在一号支撑架和二号支撑架上的可拆杆，还包括安装在可拆杆和固定杆顶端可转动的 固定件。 优选的，所述一号支撑架和二号支撑架的中间交叉处通过支撑架转动轴活动连 接，所述一号支撑架和二号支撑架上开设有位置通孔，所述位置通孔内安装有螺母套，所述 螺母套内可螺纹连接螺纹连接杆，所述可拆杆底端底端通过螺纹连接杆安装在一号支撑架 和二号支撑架上。 优选的，所述固定件用于固定小型绣绷、绣扇以及圆绷的边框，所述固定件包括固 定槽、插接孔、活动杆和条形柄，所述条形柄两端的侧壁开设有固定槽，且条形柄两端的固 定槽尺寸不同，所述条形柄的中间位置开设有插接孔，所述活动杆的一端贯穿插接孔后与 固定杆和可拆杆顶端连接。 本发明提供了一种高度和角度可调的可拆卸式刺绣架，具备以下有益效果： (1)本发明通过将小绣架体由一号支撑架和二号支撑架交叉组成的X型调节架，并 在一号支撑架和二号支撑架端部连接放置座，同时在放置座上安装固定杆、在一号支撑架 和二号支撑架上开设有多组位置通孔，使用时根据需求的安装在可拆卸的可拆杆，并在可 拆杆和固定杆顶端安装可转动的固定件，使得小绣架体可安装小型绣绷、绣扇以及圆绷，且 体积小便于置于桌面使用，增加灵活性。 (2)本发明通过大绣架体采用一号侧边叉形架和二号侧边叉形架组成，并在一号 侧边叉形架和二号侧边叉形架上设置可调节绣绷放置角度的绣绷角度调节件，使用时，可 根据需求进行调节，同时将一号侧边叉形架和二号侧边叉形架的短型杆和长型杆利用转动 轴交叉连接的同时，利用活动调节结构连接上端，使得短型杆和长型杆的交叉角度可随意 固定，适合不同身高的人群，也解决了刺绣时带来的不适感，调节角度的同时可以微调前后 左右的稳定，整体可以拆卸，收纳时，将架构折叠即可，解决了运输困难的问题。 附图说明 图1为本发明的大绣架体结构示意图； 图2为本发明的活动调节结构结构示意图； 图3为本发明的绣绷角度调节件结构示意图； 图4为本发明的小绣架体结构示意图； 图5为本发明的小绣架体内部结构示意图； 图6为本发明的小绣架体俯视结构示意图。 图中：110、一号侧边叉形架；111、短型杆；112、长型杆；113、转动轴；120、二号侧边 叉形架；130、中间贯穿轴；140、底端连接杆；150、活动调节结构；151、连接直杆；152、调节 杆；153、调节钉；154、卡槽；155、调节通槽；160、绣绷角度调节件；161、条形板；162、盲孔； 163、限位柱；。 170、活动轴； 4 CN 111575932 A 说　明　书 3/4 页 210、一号支撑架；220、二号支撑架；230、支撑架转动轴；240、可拆杆；241、螺母套； 242、螺纹连接杆；250、固定杆；260、放置座；270、固定件；271、固定槽；272、插接孔；273、活 动杆；274、条形柄；280、位置通孔；
