技术摘要：
本公开提供了一种有机废液处理回收方法，包括：搅拌待处理的有机废液，并向待处理的有机废液中加入助滤剂；对混有助滤剂的待过滤有机废液进行过滤，包括：向有机废液处理回收系统中的有机废液过滤装置中通入待过滤有机废液，并进行过滤；其中，有机废液过滤装置包括：  全部
背景技术：
随着国家对环境保护的重视，污水排放进一步提高标准和限制，使各工业企业在 污水处理与排放方面面临前所未有的压力。首先，现有生产和污水处理装置大多按照旧标 准规范建造，污水排放提标后，其处理能力远远不能满足COD(Chemical  Oxygen  Demand，化 学需氧量，表征水体有机物污染的参数)排放限值要求，因此，企业一方面考虑扩建污水处 理装置，另一方面考虑污染物的源头治理。然而，扩建污水处理场需要大块土地，这显然成 为企业扩建污水处理装置的主要瓶颈。因此，很多企业将目光投向了污染物的源头治理。
技术实现要素：

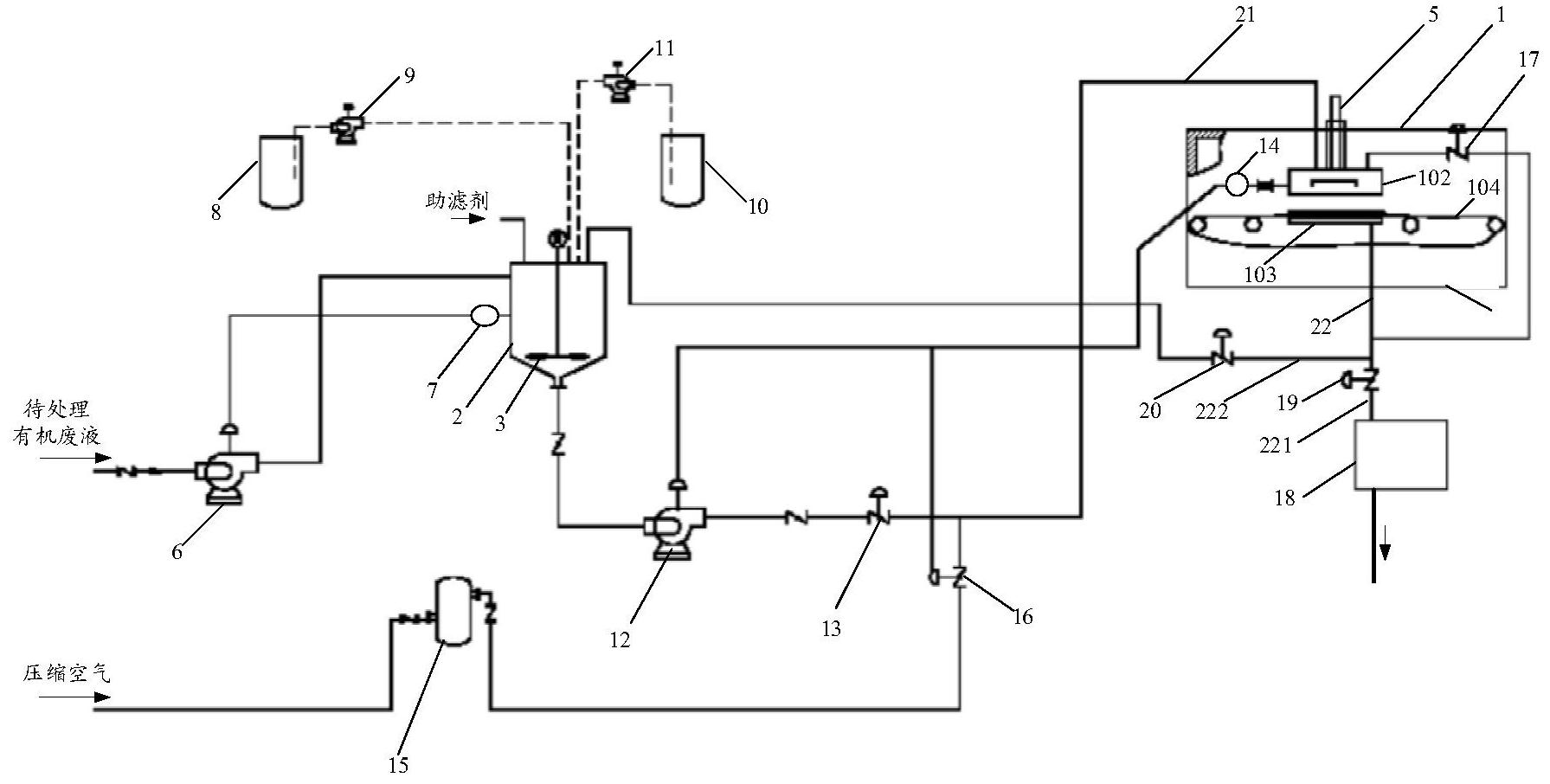

本公开的实施例提供一种有机废液处理回收方法，以实现对有机废液的过滤、处 理以及回收再利用中的一种或几种目的。 本公开的一些实施例提供一种有机废液处理回收方法，包括：搅拌待处理的有机 废液，并向待处理的有机废液中加入助滤剂；对混有助滤剂的待过滤有机废液进行过滤，包 括：向有机废液处理回收系统中的有机废液过滤装置中通入待过滤有机废液，并进行过滤； 其中，有机废液过滤装置包括：壳体、位于壳体内的上模、位于壳体内且与上模相对设置的 下模，以及，环绕下模设置的环形输送带式支撑滤网；上模与输送管道连通，下模与出液管 道连通，位于下模朝向上模的一侧的一部分支撑滤网被配置为附着待过滤有机废液中的助 滤剂；回收过滤后的液体。 在本公开的至少一个实施例中，助滤剂包括草纤维、木纤维、玻璃纤维、纸浆纤维 以及硅藻土中的至少一种。 在本公开的至少一个实施例中，助滤剂与待处理有机废液的质量比为1％～3％。 在本公开的至少一个实施例中，有机废液处理回收系统还包括混合罐、设置于混 合罐中的搅拌器以及与搅拌器连接的控制柜；搅拌待处理的有机废液，并向待处理的有机 废液中加入助滤剂，包括：向混合罐中加入待处理的有机废液；控制柜控制搅拌器旋转，在 搅拌的情况下向混合罐中加入助滤剂，将混合罐中待处理的有机废液与助滤剂混合均匀。 在本公开的至少一个实施例中，有机废液处理回收系统还包括：设置于待处理有 机废液源与混合罐之间的废液提升泵，以及，设置于混合罐的罐体上部的液位传感器；废液 提升泵与控制柜连接，液位传感器与控制柜连接；向混合罐中加入待处理的有机废液，包 括：通过废液提升泵将待处理有机废液从待处理有机废液源输送至混合罐；液位传感器检 测混合罐中液体的液位，并将液位检测信号传输至控制柜；控制柜接收液位检测信号，判断 混合罐中液体的液位是否超过预设液位，如果是，则控制废液提升泵关闭。 在本公开的至少一个实施例中，有机废液处理回收系统还包括与上模连接的液压 缸，液压缸与控制柜连接；混合罐与上模通过输送管道连通；对混有助滤剂的待过滤有机废 5 CN 111592147 A 说　明　书 2/11 页 液进行过滤，包括：控制柜控制液压缸驱动上模向下移动，使上模与下模合模形成合模腔 体；由混合罐经输送管道向合模形成的合模腔体内通入混有助滤剂的待过滤有机废液；助 滤剂附着在上模与下模之间的支撑滤网上形成滤床，随着过滤时间推移，滤床厚度逐渐增 加，容泥量逐渐提高，过滤面积逐渐增大；经过滤床过滤后，待过滤有机废液中的污泥留存 在滤床中；待过滤有机废液过滤后形成回收液，通过与下模连通的出液管道排出。 在本公开的至少一个实施例中，出液管道包括净化支路；有机废液处理回收系统 还包括与净化支路连接的净水箱，以及设置在净化支路上的净水阀，净水阀与控制柜连接； 净水箱连接至臭氧杀菌装置；回收过滤后的液体的步骤，包括：控制柜控制净水阀打开，回 收液通过净化支路进入净水箱；臭氧杀菌装置对回收液进行杀菌除臭；对杀菌除臭后的回 收液进行回收利用。 在本公开的至少一个实施例中，出液管道还包括二次过滤支路，二次过滤支路与 混合罐连接；有机废液处理回收系统还包括设置在二次过滤支路上的二次过滤阀，二次过 滤阀与控制柜连接；回收过滤后的液体的步骤，还包括：对从下模流出的回收液进行检测， 当回收液不符合回收标准时，控制柜控制净水阀关闭、二次过滤阀打开，回收液通过二次过 滤支路进入混合罐。 在本公开的至少一个实施例中，有机废液处理回收系统还包括：设置于输送管道 上的供液、设置于输送管道上的供液阀、与上模连接的压力传感器、与上模连接的压缩空气 罐、设置于压缩空气罐和上模之间的压缩空气阀，以及，设置于上模与出液管道之间的泄压 阀；供液泵、供液阀、压力传感器、压缩空气阀、泄压阀分别与控制柜连接；对混有助滤剂的 待过滤有机废液进行过滤之后，有机废液处理回收方法还包括对滤床和污泥进行脱水吹扫 的步骤，该步骤包括：压力传感器检测合模腔体内的压力，并将压力信号传输至控制柜；控 制柜接收压力信号，判断合模腔体内的压力是否超过第一预设压力，如果是，则控制供液泵 和供液阀关闭，并控制压缩空气阀打开；利用压缩空气罐中的压缩空气将合模腔体中残存 的液体经滤床吹出，并对滤床和滤床中的污泥进行脱水吹扫；控制柜持续接收压力信号，判 断合模腔体内的压力是否低于第二预设压力，如果是，则控制压缩空气阀关闭，并控制泄压 阀打开。 在本公开的至少一个实施例中，有机废液过滤装置还包括：与支撑滤网连接的链 条，以及与链条连接的电机；电机与控制柜连接；壳体下部设置有排泥口，排泥口的设置位 置对应支撑滤网的回转部分；在对滤床和污泥进行脱水吹扫之后，有机废液处理回收方法 还包括：控制柜控制液压缸驱动上模向上移动，使上模与下模脱模；控制柜控制电机驱动链 条带动支撑滤网转动，滤床和污泥随支撑滤网移动；当滤床和污泥移动至支撑滤网的回转 部分时，在重力作用下经排泥口落入收泥车。 在本公开的至少一个实施例中，在对混有助滤剂的待过滤有机废液进行过滤之 前，有机废液处理回收方法还包括：向待处理的有机废液中加入絮凝剂。 在本公开的至少一个实施例中，絮凝剂选用聚合氯化铝溶液和/或聚丙烯酰胺溶 液；其中，聚合氯化铝溶液的质量浓度为2％，聚合氯化铝溶液与待处理的有机废液的体积 比为3％～5％；聚丙烯酰胺溶液的质量浓度为5％，聚丙烯酰胺溶液与待处理的有机废液的 体积比为0.5％～1％。 6 CN 111592147 A 说　明　书 3/11 页 附图说明 附图示出了本公开的示例性实施方式，并与其说明一起用于解释本公开的原理， 其中包括了这些附图以提供对本公开的进一步理解，并且附图包括在本说明书中并构成本 说明书的一部分。 图1为根据一些实施例的一种有机废液过滤装置的结构示意图； 图2为根据一些实施例的一种有机废液处理回收系统的结构示意图； 图3为根据一些实施例的另一种有机废液处理回收系统的结构示意图； 图4为图3所示有机废液处理回收系统的俯视图。 附图标记： 1-有机废液过滤装置，101-壳体，102-上模，103-下模，104-支撑滤网，105-布水 器，106-排泥口，2-混合罐，3-搅拌器，4-控制柜，5-液压缸，6-废液提升泵，7-液位传感器， 8-第一加药箱，9-第一加药泵，10-第二加药箱，11-第二加药泵，12-供液泵，13-供液阀，14- 压力传感器，15-压缩空气罐，16-压缩空气阀，17-泄压阀，18-净水箱，19-净水阀，20-二次 过滤阀，21-输送管道，22-出液管道，221-净化支路，222-二次过滤支路，23-臭氧杀菌装置。
