技术摘要：
本发明公开了一种具有转换接头的电能表，包括箱体，所述箱体的内表面两侧之间固定连接有横板，所述横板的下端外表面固定连接有电子元件，所述横板的上端外表面固定连接有竖板，所述竖板的外表面一侧固定连接有固定座，所述固定座的下端外表面固定连接有鼓风机。本发明  全部
背景技术：
电能表是用来测量电能的仪表，又称电度表，火表，千瓦小时表，指测量各种电学 量的仪表。使用电能表时要注意，在低电压（不超过500伏）和小电流（几十安）的情况下，电 能表可直接接入电路进行测量。在高电压或大电流的情况下，电能表不能直接接入线路，需 配合电压互感器或电流互感器使用。 现有的电能表中涉及到转换接头的电能表，在电能表的使用过程中，可能会造成 电能表内部的零件温度过高，导致烧毁电能表内部的零件，造成不必要的经济损失，并且对 电能表内部的灰尘不能进行清理，长时间的使用，可能会导致电能表的内部零件的堵塞，影 响该设备的工作效率，从而降低了电能表的使用寿命。
技术实现要素：

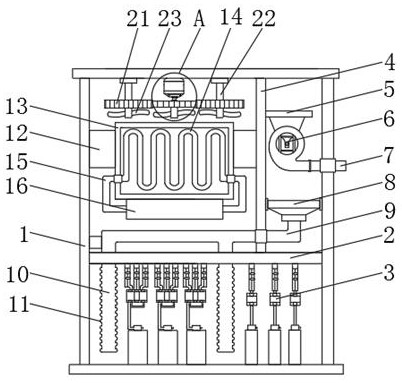

（一）解决的技术问题 针对现有技术的不足，本发明提供了一种具有转换接头的电能表，具备散热效果好，清 灰效果好，工作效率高等优点，解决了电能表内部的零件，造成不必要的经济损失，对电能 表内部的灰尘不能进行清理，从而降低了电能表使用寿命的问题。 （二）技术方案 为实现上述目的，本发明提供如下技术方案：一种具有转换接头的电能表，包括箱体， 所述箱体的内表面两侧之间固定连接有横板，所述横板的下端外表面固定连接有电子元 件，所述横板的上端外表面固定连接有竖板，所述竖板的外表面一侧固定连接有固定座，所 述固定座的下端外表面固定连接有鼓风机，所述鼓风机的出风口设置有出风管，所述箱体 的一侧内表面固定连接有出风斗，所述出风斗的下端外表面设置有吸风管，所述吸风管的 下端外表面设置有吸尘管，所述吸尘管的外表面设置有通孔，所述箱体的一侧内表面固定 连接有连接块，所述连接块的外表面一侧固定连接有壳体，所述壳体的一侧外表面设置有U 型管，所述U型管的下端外表面设置有冷凝管，所述冷凝管的一端外表面设置有冷凝器，所 述箱体的上端内表面固定连接有电机，所述电机的输出轴固定连接有第一转杆，所述第一 转杆的外表面固定连接有第一齿轮，所述第一转杆的外表面固定连接有第一风扇，所述第 一齿轮的外表面两侧均设置有第二齿轮，所述第二齿轮的轴心处固定连接有第二转杆，所 述第二转杆的外表面固定连接有第二风扇，所述箱体的前端外表面设置有电能表本体，所 述箱体的前端外表面设置有转换接头本体，所述箱体的后端外表面一侧设置有箱门，所述 箱门的后端外表面设置有拉柄，所述箱门的后端外表面设置有散热孔。 优选的，所述鼓风机的出风口与出风管的一端外表面连通，所述出风斗的下端外 表面与吸风管的上端外表面连通，所述吸风管的下端外表面与吸尘管的上端外表面连通。 优选的，所述U型管的外表面与壳体的一侧外表面贯穿，所述U型管的下端外表面 4 CN 111579839 A 说　明　书 2/4 页 与冷凝管的上端外表面连通，所述冷凝管的一端外表面与冷凝器的一侧外表面连通，所述 冷凝器的上端外表面与壳体的下端外表面固定连接。 优选的，所述第一齿轮的外表面两侧与两个第二齿轮的外表面一侧啮合，所述第 二转杆的上端外表面与箱体的上端内表面转动连接。 优选的，所述电子元件的下端外表面与箱体的下端内表面固定连接。 优选的，所述竖板的上端外表面与箱体的上端内表面固定连接。 优选的，所述出风管的一端外表面与箱体的外表面一侧贯穿。 优选的，所述出风斗的外表面一侧与竖板的外表面一侧固定连接。 优选的，所述吸风管的外表面与竖板的一侧外表面贯穿，所述吸尘管的外表面与 横板的上端外表面贯穿。 优选的，所述箱体的后端外表面与箱门的后端外表面通过合页铰接。 （三）有益效果 与现有技术相比，本发明提供了一种具有转换接头的电能表，具备以下有益效果： 1、该具有转换接头的电能表，通过启动鼓风机，通过吸尘管将箱体内部的灰尘排入吸 风管，在通过吸风管排入吸风斗，再通过鼓风机上的出风管将灰尘排出，从而便于对箱体内 部的灰尘进行清理，不会对箱体内部造成堵塞的现象，使用效果好。 2、该具有转换接头的电能表，通过启动冷凝器，通过U型管与冷凝管对箱体的内部 进行降温，从而降低了箱体内部的温度，使得电能表能够正常运转，提高了电能表的使用寿 命。 3、该具有转换接头的电能表，通过启动电机，带动第一转杆转动，第一转杆转动带 动第一齿轮与第一风扇转动，第一齿轮转动带动第二齿轮转动，第二齿轮转动带动第二转 杆转动，从而带动第二风扇转动，便于对箱体内部的设备进行散热，进一步的对箱体的内部 进行降温，使得箱体内部设备的温度能够迅速降低，便于后续工作的进行，提高了电能表的 工作效率。 附图说明 图1为本发明结构示意图； 图2为本发明箱体1的正视图； 图3为本发明箱体1的后视图； 图4为图1中A处的局部放大图。 图中：1、箱体；2、横板；3、电子元件；4、竖板；5、固定座；6、鼓风机；7、出风管；8、出 风斗；9、吸风管；10、吸尘管；11、通孔；12、连接块；13、壳体；14、U型管；15、冷凝管；16、冷凝 器；17、电机；18、第一转杆；19、第一齿轮；20、第一风扇；21、第二齿轮；22、第二转杆；23、第 二风扇；24、电能表本体；25、转换接头本体；26、箱门；27、拉柄；28、散热孔。
