技术摘要：
本发明提出一种外转马达的外转子安装结构，其包含：一外转马达壳，该外转马达壳的壳顶部中心设有一固定轴，使外转马达壳能够在固定轴上转动；一结合在外转马达壳内壁的外转子，外转子具有一外环圈、一内环圈、一封磁铁圈、一磁铁间隔环与多个永久磁铁，封磁铁圈环绕地  全部
背景技术：
现今的吊扇通常是使用一种外转马达，将外转子结合在马达壳的内壁，而内定子 结合在马达中心的固定轴上，通过内定子的电磁铁的磁场作用驱动外转子及马达壳转动， 进而带动固定在马达壳上面或下面的扇叶旋转。已知的外转子实施有多个对应内定子的永 久磁铁，由于永久磁铁不易实施锁固，通常采用粘着的方式粘贴在马达壳内的封磁铁环的 内壁，顶多在各永久磁铁之间加设间隔物定位。但是采用粘着永久磁铁的技术，容易造成永 久磁铁松脱，因而影响马达的使用寿命。为此，如何克服永久磁铁不能进行锁固，以及永久 磁铁粘着构造容易松脱的缺点，为本发明所要积极克服的课题。
技术实现要素：

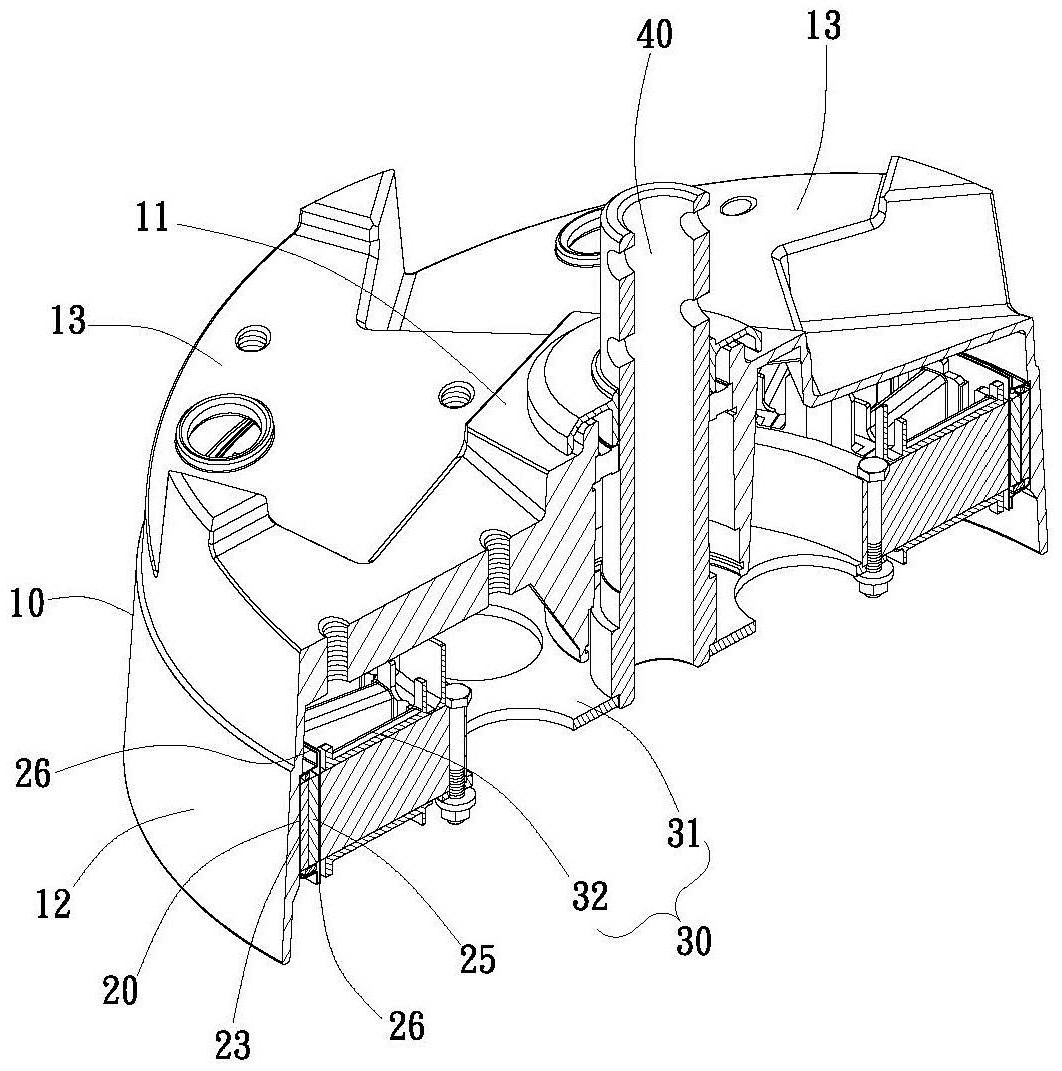

本发明的主要目的在于提供一种外转马达的外转子安装结构，其通过吊扇马达外 转子的一外环圈、一内环圈及一磁铁间隔环用于固定永久磁铁，免用粘着剂固定永久磁铁， 进而达到防止永久磁铁松动及增进吊扇马达使用寿命的目的。 为了达到上述目的，本发明的外转马达的外转子安装结构，包含：一外转马达壳， 该外转马达壳具有一壳顶部及一环绕该壳顶部的侧壁，该壳顶部的中心设有一固定轴，该 外转马达壳能够在该固定轴上转动；一外转子，该外转子具有一外环圈，该外环圈固定在该 外转马达壳的侧壁的内壁面；一内环圈，该内环圈固定在该外环圈的内侧面；一封磁铁圈， 该封磁铁圈环绕地结合在该外环圈与该内环圈之间；一磁铁间隔环，该磁铁间隔环环绕地 结合在该封磁铁圈的内侧面，该磁铁间隔环设有多个环状排列的容置孔；多个永久磁铁，该 多个永久磁铁固定在该磁铁间隔环的多个容置孔中，使各该永久磁铁被包覆在该外环圈与 该内环圈之间并被该磁铁间隔环固定。 上述外转马达的外转子安装结构中，该固定轴设有一内定子，该内定子具有一固 定在该固定轴上并位于该外转马达壳中的定子，及多个结合在该定子周围的电磁铁。 上述外转马达的外转子安装结构中，该外环圈与该内环圈均为一不锈钢环片构 成，该外环圈的内侧面具有一凹槽，该封磁铁圈、该磁铁间隔环及该永久磁铁容设在该凹槽 中。 上述外转马达的外转子安装结构中，该外环圈与该内环圈的上端及下端分别通过 一焊接部焊接固定在一起。 上述外转马达的外转子安装结构中，该外环圈与该内环圈的上端及下端分别通过 一结合部以滚卷压合封边方式固定在一起。 上述外转马达的外转子安装结构中，该磁铁间隔环为多个弧形的间隔片相连接而 成的环体，各该间隔片设有该容置孔。 3 CN 111585366 A 说　明　书 2/3 页 本发明的外转马达的外转子安装结构，通过该吊扇马达外转子的一外环圈与一内 环圈夹住磁铁间隔环，并将永久磁铁装设在磁铁间隔环的容置孔的技术，不采用已知技术 的粘着剂固定永久磁铁的构造，借此能够达到防止永久磁铁松动及增进外转马达使用寿命 的功效。 附图说明 以下配合附图详细说明本发明的特征及优点： 图1为本发明装有扇叶的吊扇外转马达较佳实施例的立体示意图。 图2为本发明外转马达较佳实施例的剖面立体示意图。 图3为本发明中的外转马达壳与外转子较佳实施例的分解立体示意图。 图4为本发明中的外转子较佳实施例的分解立体示意图。 图5为本发明中的外转子各构件的分解状态剖面示意图。 图6为本发明中的外转子各构件的组合状态剖面示意图。 图7为本发明中的磁铁间隔环较佳实施例的分解示意图。 附图中的符号说明： 10  外转马达壳；11 壳顶部；12  侧壁；13  扇叶固定部；20  外转子；21  外环圈；211  凹 槽；22  内环圈；23  封磁铁圈；24  磁铁间隔环；241  容置孔；242  间隔片；25  永久磁铁；26  焊接部；30 内定子；31  定子；32 电磁铁；40 固定轴；50  扇叶。
