技术摘要：
壁挂式空调室内机壳体的多媒体结构，包括壳体，壳体由罩壳以及设置于罩壳前方的面板组成，面板设有模板槽，模板槽内设置集成模板，集成模板设有供电模块、主控处理模块、信息输入模块、数据存储模块、数据传输模块、多媒体播放终端、微型投影模块、监控模块、负载模块  全部
背景技术：
随着科技的发展，通过移动设备或云端远程控制连接在同一网络中的诸多设备， 实现一系列自动运作服务的系统，是人工智能应用最重要的应用场景之一。随着智能家居 的发展，智能空调及智能音响已明显成为高端领域的消费趋势，为市场提供了很好的消费 环境，具有其庞大的市场前景。 现有智能家居中,音频播放设备和空调产品的功能需求逐渐趋于多元化，智能音 响(如WIFI音响和蓝牙音响)已应运而生，具有远程控制智能音响播放音乐、执行闹钟等功 能，但智能产品的分散独立，单一产品内容及功能偏多，场景碎片化及产品硬件操作复杂， 消费者体验较差，其功能仅局限实现单一产品的相关功能，无法延展更好的使用体验和实 际应用价。鉴于此，基于空调产品的刚性需求的考量，在智能家居的使用场景中延展其功能 结构，让空调不再只是温度调节器，还能承载连接更多的设备端，利于智能家居的普及扩展 和新功能的升级。 基于此，特提出本发明。
技术实现要素：

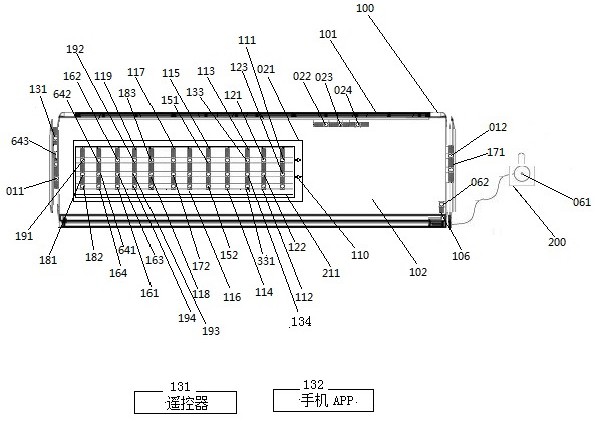

本发明旨在提供一种壁挂式空调室内机壳体的多媒体结构，基于空调产品的刚性 需求，有效设置其产品结构，延展空调产品更多的承载连接，实现智能家居在同一使用场景 中承载连接更多的设备端。 为实现上述目的，本发明实施例提供一种壁挂式空调室内机壳体的多媒体结构， 包括壳体，所述壳体由罩壳以及设置于罩壳前方的面板组成，所述面板设有模板槽，所述模 板槽内设置集成模板，所述集成模板设有供电模块、主控处理模块、信息输入模块、数据存 储模块、数据传输模块、多媒体播放终端、微型投影模块、监控模块、负载模块；所述信息输 入模块与所述主控处理模块连接，用于接收和处理信息输入装置发送的信息控制运行程 序；所述数据存储模块与所述主控处理模块连接，用于存储多媒体信息；所述数据传输模块 与所述主控处理模块连接，用于传输多媒体数据；所述多媒体播放终端包括音频功放模块， 所述音频功放模块用于播放多媒体音频信息。所述集成模板设置卡插式，以集成模板一端 电源接触点实现供电模块的性线连接；所述多媒体播放终端包括音频播放模块，分别与所 述主控制模块和所述信息输入模块电连接；所述数据传输模块与所述监控模块及智能家居 系统与预置终端通信连接；所述微型投影模块分别与所述主控制模块和所述信息输入模块 电连接；所述监控模块，分别与所述主控制模块和所述数据传输模块电连接；所述信息输入 模块，与所述主控制模块电连接；所述负载模块，与所述主控制模块电连接。 进一步地，所述多媒体播放终端包括：音频播放单元、信息输入单元及相互电连接 的音频功放模块。 4 CN 111578410 A 说　明　书 2/4 页 进一步地，所述音频功放模块包括混响器、功率放大器和扬声器。 进一步地，所述壳体两侧侧壁上设置有透音孔，所述扬声器安装在与所述透音孔 对应的位置； 或，所述面板一侧设置有透音孔，所述扬声器安装在与所述透音孔对应的位置。 进一步地，所述微型投影模块包括投影部分的微型投影光机和反射透射装置。 进一步地，所述壳体一侧设置有投影光机孔，所述微型投影光机安装在与所述投 影光机孔对应的位置； 或，所述面板一侧设置有投影光机孔，所述微型投影光机安装在与所述投影光机孔对 应的位置。 进一步地，所述监控模块，包括摄像头、采集组件和数据处理组件。 进一步地，所述壳体一侧设置有摄像孔，所述摄像头安装在与所述摄像孔对应的 位置； 或，所述面板一侧设置有摄像孔，所述摄像头安装在与所述摄像孔对应的位置。 进一步地，所述主控制模块具体包括  ：中央处理器以及分别与其电连接的逻辑控 制单元和外围控制电路单元。 进一步地，所述信息输入模块具体包括以下至少一种  ：遥控器、手机APP、语音识 别单元和中控平台。 进一步地，所述语音识别单元包括麦克风，用于接收获取语音控制信息。 进一步地，所述负载模块具体包括：音源传感器、温度传感器、湿度传感器、噪声测 量传感器。 进一步地，所述数据传输模块包括有线数据传输模块和无线数据传输模块，所述 无线数据传输模块包括3G、4G、5G、WIFI和蓝牙中的一种或多种。 进一步地，所述壳体还包括无线充电模块，所述无线充电模块包括位于空调外接 电源线插头内的无线充电发射线圈和多媒体播放终端内的无线充电接收线圈。 本发明所应用的一种多媒体系统，包括多媒体播放终端、云端服务器和移动控制 终端；所述多媒体播放终端通过所述数据传输模块与云端服务器和移动控制终端网络连 接，云端服务器和移动控制终端用于向所述多媒体播放终端发送多媒体信息和控制信息。 进一步地，所述移动控制终端包括智能手机、电脑和平板中的一种或多种。 本发明具有以下优点：本发明通过在空调室内机机壳及面板上设置多媒体系统组 件，在保障空调功能的基础上有效集成多媒体播放音视频信息及远程监控装置，实现移动 终端与智能家居更多的交互，给用户创造更好的使用体验和实际使用价值。 附图说明 图1 是本发明实施例壁挂式空调室内机壳体的多媒体结构示意图。 图标标记说明：100-壳体；101-罩壳；102-面板；021-模板槽；211-集成模板；111- 供电模块；112-主控处理模块；113-信息输入模块；114-数据存储模块、115-数据传输模块、 116-多媒体播放终端、117-微型投影模块、118-监控模块、119-负载模块；161-音频功放模 块；110-电源；161-音频播放模块；162-音频播放单元、163-信息输入单元；164-音频功放模 块；641-混响器、642-功率放大器；643-扬声器；011-透音孔；022-透音孔；171-微型投影光 5 CN 111578410 A 说　明　书 3/4 页 机  ；172-反射透射装置；012-投影光机孔；023-投影光机孔；181-摄像头、182-采集组件； 183数据处理组件；013-摄像孔；024-摄像孔；122-控制单元；123-电路单元；131-遥控器、 132-手机APP、133-语音识别单元；134中控平台；331-麦克风；191-音源传感器、192-温度传 感器、193湿度传感器、194噪声测量传感器；151-有线数据传输模块；152-无线数据传输模 块；106-无线充电模块；061-无线充电发射线圈；062-无线充电接收线圈；200-电源线插头。
