技术摘要：
一种具有表面清理整平功能的蕾丝面料传送结构，属于纺织机械技术领域；通过设置第一平铺辊机构与第二平铺辊机构，通过第一平铺辊机构与第二平铺辊机构中的双向螺旋平铺辊转动，双向螺旋平铺辊外表面右端的右旋螺纹与左端的左旋螺纹将蕾丝面料导向两侧，通过设置平整机  全部
背景技术：
随着社会的发展，科技的不断进步，生活水平的不断提高，人们对于衣着的要求也 越来越多，面料不仅作为制作服装的主要材料，还普遍应用于各类家居用品中，如布艺沙 发、床上用品等。 服装面料传送结构可用于服装面料的传送，在加工中对服装面料进行传送，转换 工位或者移动收集使用，但在服装面料传送结构实际使用中仍存在以下弊端：现有技术中， 服装面料在传送时其表面往往较多浮灰，不便加工和打包；服装面料在传送时往往会出现 褶皱等现象，不便良好的打包和进行下一步加工；服装面料表面有时会出现不可轻易恢复 性的褶皱，影响加工和打包，为此，我们提出了一种具有表面清理整平功能的服装面料传送 结构以解决上述弊端。
技术实现要素：

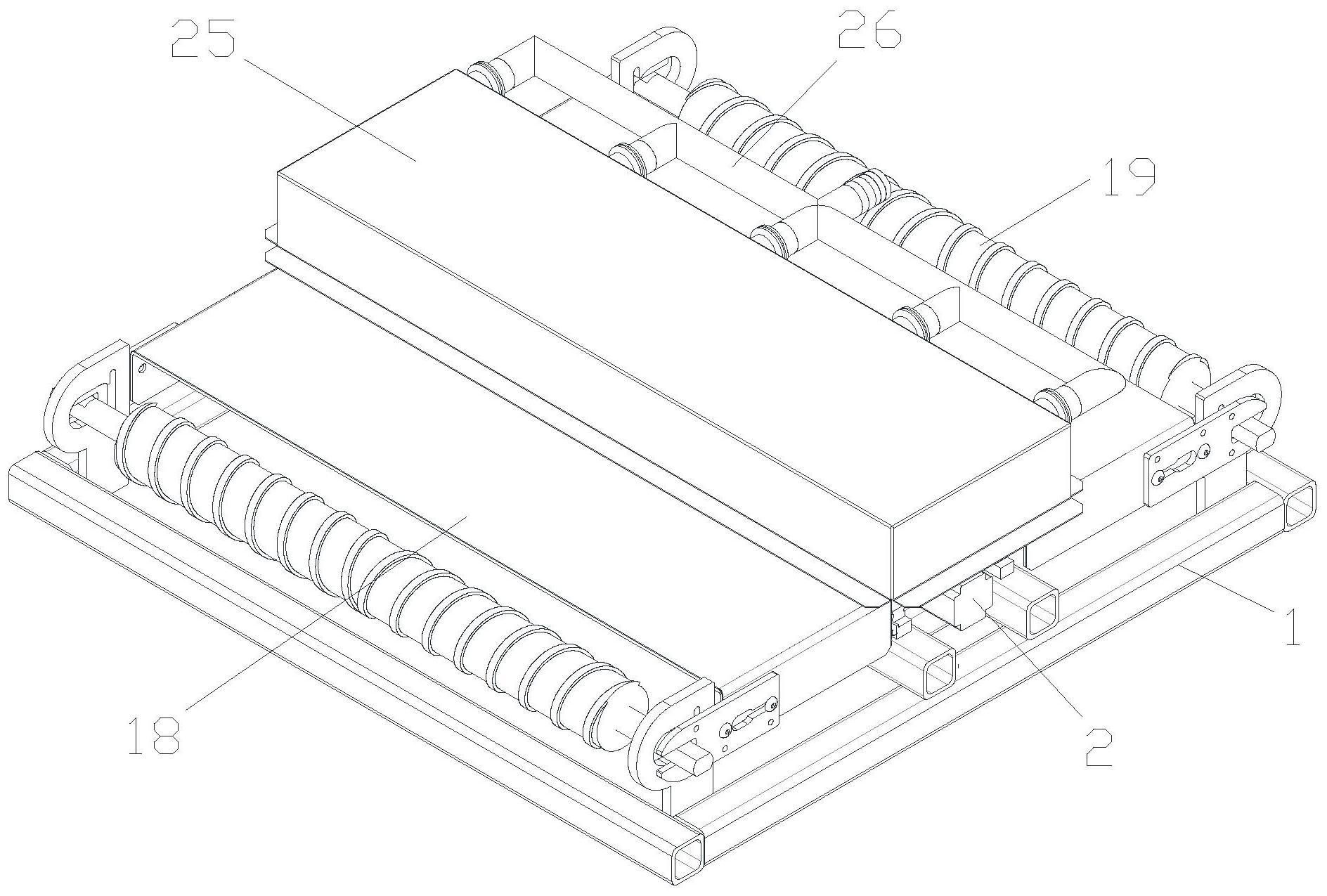

本发明主要是解决上述现有技术所存在的技术问题，提供一种具有表面清理整平 功能的蕾丝面料传送结构。 本发明的上述技术问题主要是通过下述技术方案得以解决的：一种具有表面清理 整平功能的蕾丝面料传送结构，包括底部框架，所述底部框架的横向中间位置设有平整机 构，所述平整机构包括两条相互平行的安装条，两条安装条的前端之间设有第一短连杆，两 条安装条的后端之间设有第二短连杆，所述第一短连杆的后侧设有第三短连杆，两条安装 条的上侧均设有滑轨垫条，两条滑轨垫条的上侧均设有滑轨，每条滑轨包括两个滑块，所述 第一短连杆上设有电机固定板，电机固定板的前端面设有电机，所述第三短连杆与第二短 连杆上均设有轴承座，两个轴承座相对的内侧面上均贴合设有丝杆导向座，两个轴承座之 间架设有丝杆，丝杆上穿设有丝杆螺母，所述丝杆与电机的输出轴通过联轴器连接，所述滑 块上设有平整板，平整板的中间位置设有圆柱凸条，所述底部框架的上表面前端设有第一 平铺辊机构，底部框架的上表面后端设有第二平铺辊机构，所述第一平铺辊机构包括大托 板，所述大托板的前侧设有滚轴，所述滚轴上套有双向螺旋平铺辊，滚轴的两端套设有P型 撑板，P型撑板的外侧插设有插板，插板的前端与P型板相贴合，插板的后端与大托板贴合，P 型撑板的下端与底部框架连接，第二平铺辊机构与第一平铺辊机构结构相同，所述平整机 构上测设有吸风罩，所述吸风罩的后侧连接有若干排风管。 作为优选，所述双向螺旋平铺辊的右端外表面为右旋螺纹，所述双向螺旋平铺辊 的左端外表面为左旋螺纹。 本发明具有的有益效果：通过设置第一平铺辊机构与第二平铺辊机构，通过第一 平铺辊机构与第二平铺辊机构中的双向螺旋平铺辊转动，双向螺旋平铺辊外表面右端的右 3 CN 111573381 A 说　明　书 2/3 页 旋螺纹与左端的左旋螺纹将蕾丝面料导向两侧，通过设置平整机构，当蕾丝面料通过第一 平铺辊机构时没有被双向螺纹平铺辊铺平，通过控制电机旋转，将平整板作左右移动，使得 圆柱凸条在蕾丝面料的下表面摩擦，实现蕾丝面料的整平，平整机构上测设有吸风罩，所述 吸风罩的后侧连接有若干排风管，排风管可连接吸尘器，通过吸尘器将蕾丝面料表面多余 的纱线或灰尘吸除。 附图说明 图1是本发明的一种结构示意图； 图2是本发明拆除吸风罩的一种结构示意图； 图3是本发明平整机构的一种结构示意图； 图4是本发明平整机构的一种下视结构示意图； 图5是本发明第一平铺辊机构的一种结构示意图。 图中：1、底部框架；2、平整机构；3、安装条；4、第一短连杆；5、第二短连杆；6、第三 短连杆；7、滑轨垫条；8、滑轨；9、滑块；10、电机固定板；11、电机；12、轴承座；13、丝杆导向 座；14、丝杆；15、丝杆螺母；16、平整板；17、圆柱凸条；18、第一平铺辊机构；19、第二平铺辊 机构；20、大托板；21、滚轴；22、双向螺旋平铺辊；23、P型撑板；24、插板；25、吸风罩；26、排风 管。
