技术摘要：

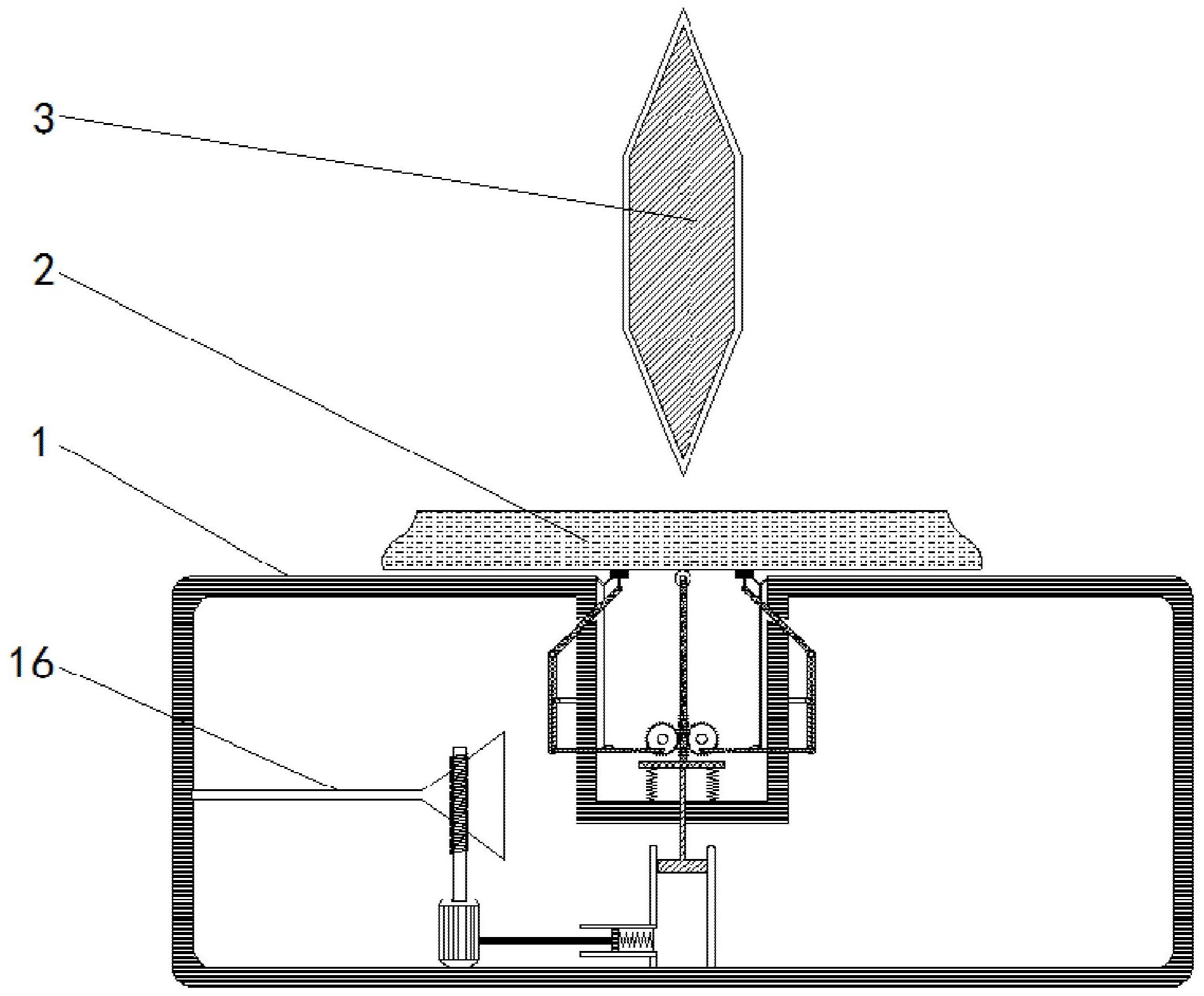

本发明公开一种可以防止电缆切割面倾斜的电缆切割装置，包括支撑块，所述支撑块的顶部设置有电缆，所述电缆的上方设置有切割片，所述电缆的底部设置有挤压杆，所述挤压杆的侧面啮合连接有承接轮，所述承接轮的表面转动连接有承接杆，所述挤压杆的侧面转动连接有二节杆  全部
背景技术：
电线电缆用以传输电能，信息和实现电磁能转换的线材产品，广义的电线电缆亦 简称为电缆，狭义的电缆是指绝缘电缆，它可定义为，由下列部分组成的集合体；一根或多 根绝缘线芯，以及它们各自可能具有的包覆层，总保护层及外护层，电缆亦可有附加的没有 绝缘的导体。 在对电缆使用时，需要使用切割装置将电缆切割成需要的长度，然而现有的切割 装置在切割时，由于电缆的可弯曲特性，导致被切割后的电缆切割面出现倾斜，降低电缆的 切割质量，故需要一种可以防止电缆切割面倾斜的电缆切割装置。
技术实现要素：
(一)解决的技术问题 针对现有技术的不足，本发明提供了一种可以防止电缆切割面倾斜的电缆切割装 置，具备在对电缆切割时，防止电缆的切割面出现倾斜等优点，解决了现有电缆切割电缆 时，无法防止电缆的切割面出现倾斜的问题。 (二)技术方案 为实现上述在对电缆切割时，防止电缆的切割面出现倾斜的目的，本发明提供如 下技术方案：一种可以防止电缆切割面倾斜的电缆切割装置，包括支撑块，所述支撑块的顶 部设置有电缆，所述电缆的上方设置有切割片，所述电缆的底部设置有挤压杆，所述挤压杆 的侧面啮合连接有承接轮，所述承接轮的表面转动连接有承接杆，所述承接杆远离承接轮 的一侧转动连接有杠杆，所述杠杆的顶部转动连接有偏转杆，所述偏转杆靠近挤压杆的一 侧转动连接有顶杆，所述顶杆的顶部滑动连接有挤压块，所述挤压杆的侧面转动连接有二 节杆，所述二节杆的底部转动连接有推杆，所述挤压杆的底部固定连接有承接板，所述承接 板的底部固定连接有推气杆，所述推气杆的侧面滑动连接有气缸，所述气缸的左侧固定连 接有导管，所述导管的内部滑动连接有连动杆，所述连动杆的左侧固定连接有电机。 优选的，所述电机的顶部转动连接有主动轴。 优选的，所述主动轴的侧面啮合连接有锥形轴。 优选的，所述承接杆的内部设置有缓冲弹簧，防止承接杆在移动时与支撑块卡死。 优选的，所述挤压块的侧面开设有滑槽，且顶杆的顶部在滑槽内滑动，使得挤压块 可被二节杆推动移动，而顶杆仍能对挤压块向上挤压。 优选的，所述锥形轴与切割片同轴。 优选的，所述杠杆的侧面转动连接有支杆，且位于杠杆的中心部分。 优选的，所述承接板底部设置有挤压弹簧。 3 CN 111545685 A 说　明　书 2/3 页 (三)有益效果 与现有技术相比，本发明提供了一种可以防止电缆切割面倾斜的电缆切割装置， 具备以下有益效果： 1、该可以防止电缆切割面倾斜的电缆切割装置，通过挤压块与挤压杆的配合使 用，在对电缆切割时，将电缆放置在支撑块表面，启动电机，切割片转动，且不断向下移动。 在切割片对电缆切割时，转动的切割片会对产生挤压，但产生的挤压力不足以将 使得电缆发生弯曲，在切割片不断深入到电缆内的过程中，切割片会遇到电缆内部的金属， 导致切割片对电缆的挤压力增大，电缆发生弯曲对下方的挤压杆产生挤压，使得挤压杆向 下移动，与承接轮发生啮合传动，承接轮转动将承接杆带动向远离承接轮方向移动，挤压杠 杆的底部，在杠杆侧面支杆的作用下，杠杆顶部向靠近挤压杆的一侧移动，将偏转杆带动发 生偏转，进而将顶杆向上挤压，故挤压块被向上挤压。 与此同时，在承接杆移动时，会通过其表面设置的凸起对推杆向上推动，推杆向上 移动挤压二节杆，二节杆发生偏转，将挤压块向电缆切割点下方挤压，故挤压块会将弯曲的 电缆撑起，使得电缆始终保持切割面垂直，从而达到了在对电缆切割时，防止电缆的切割面 出现倾斜的效果。 2、该可以防止电缆切割面倾斜的电缆切割装置，通过锥形轴与连动杆的配合使 用，在挤压杆被向下挤压时，会带动承接板向下移动，承接板带动推气杆向下移动，对下方 的气缸产生挤压，使得与气缸联通的导管内部的连动杆在气压力的作用下向左移动，将电 机向左推动，而电机顶部的主动轴与锥形轴啮合传动，在主动轴向左移动时，锥形轴的啮合 直径降低，故锥形轴的转速变大，由于锥形轴与切割片同轴，故切割片的转速增大，此时对 电缆内部金属的切割更快速，且在电缆对挤压杆的挤压力降低时，切割片的转速会下降，不 会由于高速转动将电缆橡胶部分熔化，从而达到了在遇到电缆金属部分时自动加快切割片 转速的效果。 附图说明 图1为本发明结构整体剖视示意图； 图2为本发明结构与挤压杆连接机构示意图； 图3为本发明结构与挤压块连接机构示意图； 图4为本发明结构与连动杆相连机构示意图。 图中：1、支撑块，2、电缆，3、切割片，4、挤压杆，5、承接轮，6、承接杆，7、杠杆，8、偏 转杆，9、顶杆，10、挤压块，11、二节杆，12、推杆，13、承接板，14、推气杆，15、气缸，16、锥形 轴，17、导管，18、连动杆，19、电机，20、主动轴。
