技术摘要：
室内吊顶的检修口装置，包括活动框架、固定框架、活动装饰板，固定框架由多个框体拼接而成，每个框体侧部有固定开口槽，每个框体的一侧具有固定槽，多个框体首尾两端分别拼接在一起；每相邻两个框体的固定槽内各有角码，并经角码固定；固定框架下端有支撑块、支撑板；  全部
背景技术：
在室内装修中，对室内的屋顶采用石膏板或其他材料吊顶装饰是一种广泛使用的 装修方法，吊顶后能起到美化室内环境的效果，因此在对公共区域及家庭进行装修时使用 较为广泛。为了保证后续装修后，能对吊顶上内部诸如水管接头、电源线、灯座等等的后续 维护，因此在吊顶时，预留一个检修口是必不可少的操作流程，后续吊顶自身或位于吊顶上 端内其他设备需要维护时，就可打开检修口进行检修。现有的吊顶检修口一般安装有检修 口设备，检修口设备包括固定框架和活动板，固定框架的四周侧端经螺杆螺母固定方式安 装在检修口侧端四周的龙骨架上，活动板安装在活动框架中部，安装时活动框架放在固定 框架上端，检修时向上推开活动框架、活动板就可对吊顶内上其他设备进行维护或更换等， 检修后再摆放好活动框架及活动板。 现有的检修口设备受其结构所限，其固定框架及活动框架均采用框体焊接方式安 装，焊接中产生的电弧以及灰尘等不但会给操作人员健康带来一定影响，且产生的高温会 给操作人员带来不便，特别在夏天时对工人的影响相对更大，还有就是焊接时需要对框架 的框体结合部位内外侧均进行焊接，焊接速度较慢，且焊接后为了保持美观和焊接表面平 滑度，还需要用打磨设备对焊接点位进行打磨，不利于提高工作效率。再者来说，受到操作 工人的技能熟练度不同影响，焊接的质量并不能得到保证，当焊接质量不好时，会造成框架 整体质量下降，强度不够，在安装及使用一段时间后框架甚至有散架的几率。最后就是，现 有的检修口设备的固定框架安装在龙骨架内四周侧端后高度不可调（一般经自攻丝或螺杆 螺母安装），这样当安装不到位时，就有可能导致检修口设备的活动板下端和侧部吊顶板下 端不平整（固定框架沿龙骨架过于向下固定安装，活动板就有几率位于吊顶板以下位置，固 定框架沿龙骨架过于向上固定安装，活动板就有几率位于吊顶板以上位置）进而影响吊顶 整体的美观协调性，如果需要重新调节固定框架和龙骨架之间的高度，那么就需要拆下固 定框架整体重新再进行安装，这样会给安装人员带来极大不便。
技术实现要素：

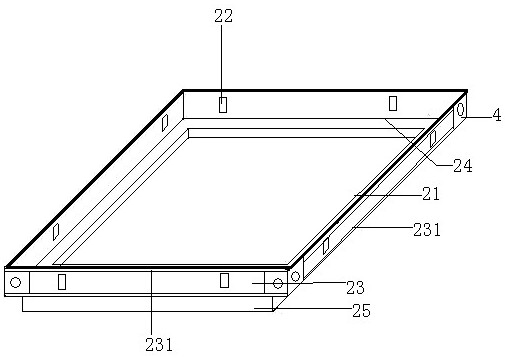

为了克服现有吊顶检修口设备因结构所限，由于需要焊接加工，焊接中产生的电 弧及灰尘会给操作人员健康带来影响，产生的高温会给操作人员带来不便，焊接速度较慢， 不利于提高工作效率，不能保证整体强度的缺点，以及检修口设备的固定框架安装在龙骨 架内四周侧端后，由于高度不可调，如果安装不到位会影响吊顶整体美观协调性的弊端，本 发明提供了一种活动框架及固定框架均具有固定槽，活动框架及固定框架每两个框体之间 的固定槽内分别具有角码，角码和框体之间经冲压结合在一起，不会对工人的健康带来影 响，操作方便，加工速度快，提高了工作效率，且固定框体能方便调节和龙骨架之间的高度， 给安装人员带来了便利，且有效保证了吊顶整体美观协调性的室内吊顶的检修口装置。 3 CN 111549963 A 说　明　书 2/4 页 本发明解决其技术问题所采用的技术方案是： 室内吊顶的检修口装置，包括活动框架、固定框架、活动装饰板，其特征在于所述固定 框架由多个框体拼接组合而成，每个框体的侧部上端有固定开口槽，每个框体的一侧具有 固定槽，多个框体首尾两端分别拼接在一起，多个框体的固定槽首尾贯通；所述每相邻两个 框体首尾结合部位的固定槽内各有角码，每只角码的两侧端分别和相邻两个框体固定连 接；所述组合好的固定框架内侧是空心结构，固定框架下端内侧四周有支撑块，固定框架外 侧下端四周有支撑板；所述活动框架由多个上框体拼接组合而成，每个上框体的一侧具有 上固定槽，多个上框体首尾两端分别拼接在一起，多个上框体的上固定槽首尾贯通；所述每 相邻两个上框体首尾结合部位的上固定槽内各有角码，每只角码的两侧端分别和相邻两个 上框体固定连接；所述组合好的活动框架内侧是空心结构，活动框架上端外侧四周有限位 板，活动框架下端内侧四周有固定板，活动装饰板安装在活动框架下端内；所述活动框架摆 放在固定框架内，活动框架的上端限位板位于固定框架内上端支撑块上，固定框架和室内 吊顶处龙骨架安装在一起。 进一步地，所述固定框架每两个框体首尾结合部位固定槽内角码的上下高度小于 固定槽上下之间的内侧间距，固定槽的上下端内侧槽板间距小于角码上下高度。 进一步地，所述活动框架每两个上框体首尾结合部位上固定槽内角码的宽度小于 上固定槽前后之间的内侧间距，上固定槽的前后端内侧槽板间距小于角码的前后宽度。 进一步地，所述活动框架的限位板外径大于固定框架支撑块内径，活动框架下端 固定板外径小于固定框架的支撑块内径，固定板位于支撑块内。 进一步地，所述固定框架的支撑板外径小于检修口外径。 进一步地，所述活动框架、固定框架采用铝制材料，还能采用其他任何金属材料制 作，并能采用非金属材料制作，活动装饰板采用石膏板，还能采用其他金属材料及非金属材 料制作。 进一步地，所述活动装饰板下端和活动框架的固定板下端横向处于水平状态。 本发明有益效果是：本发明组成活动框架及固定框架的框体均具有固定槽，活动 框架及固定框架每相邻两个框体之间的固定槽内分别具有角码，角码和框体之间经冲压结 合在一起，不会对工人的健康带来影响，操作方便，加工速度快，提高了工作效率。本发明固 定框体安装好后，能方便调节和龙骨架之间的高度位置，调节时，只需要旋松固定螺杆，上 下移动固定框架，就能达到调节固定框体和龙骨架之间高度位置的目的，不需要拆卸整个 固定框体再调节和龙骨架之间的高度，给安装人员带来了便利，且有效保证了吊顶整体美 观协调性。基于上述，所以本发明具有好的应用前景。 附图说明 以下结合附图和实施例将本发明做进一步说明。 图1是本发明固定框架俯视结构示意图。 图2是本发明活动框架俯视结构示意图。 图3是本发明活动框架和固定框架、活动装饰板安装在一起的俯视结构示意图。 图4是本发明仰视剖面图。 4 CN 111549963 A 说　明　书 3/4 页
