技术摘要：
本发明公开了一种用于北斗导航芯片的静电测试装置，涉及检验测试技术领域，解决了现有的北斗导航监控器抗静电干扰能力测试过程中操作麻烦，使用不便，工作效率也比较低的问题，包括支架体；所述支架体的顶部转动连接有一组翻动件；所述前后滑动件的中部滑动连接有一组  全部
背景技术：
在对北斗导航监控器的生产中需要对北斗导航监控器进行抗静电干扰能力测试， 在对北斗导航监控器的抗静电干扰能力测试过程中一般采用静电放电发生器对北斗导航 监控器的不同部位进行放电，同时对北斗导航监控器的工作状态进行检测。 例如申请号：CN201110337509.1本发明公开了一种静电放电发生器，包括供电电 源，高压模块，两个充电放电回路和一个高压继电器，两个充电放电回路分别连接在高压模 块的正负输出端，高压继电器设置在两个充电放电回路的输出端与静电放电输出端之间。 利用高压继电器与两个充电放电回路输出端的配合，直接改变静电放电的极性并输出。本 发明具有极性切换简单，便于控制，可靠性高，功耗低等特点。 基于上述，现有的北斗导航监控器抗静电干扰能力测试过程中需要首先将北斗导 航监控器的电源线和数据线接好，然后通过静电放电发生器对北斗导航监控器不同部位进 行多次测试，操作麻烦，使用不便，由于静电放电发生器一般体积较大、重量比较重，工作人 员手持操作时间长了比较累，工作效率也比较低；因此，不满足现有的需求，对此我们提出 了一种用于北斗导航芯片的静电测试装置。
技术实现要素：

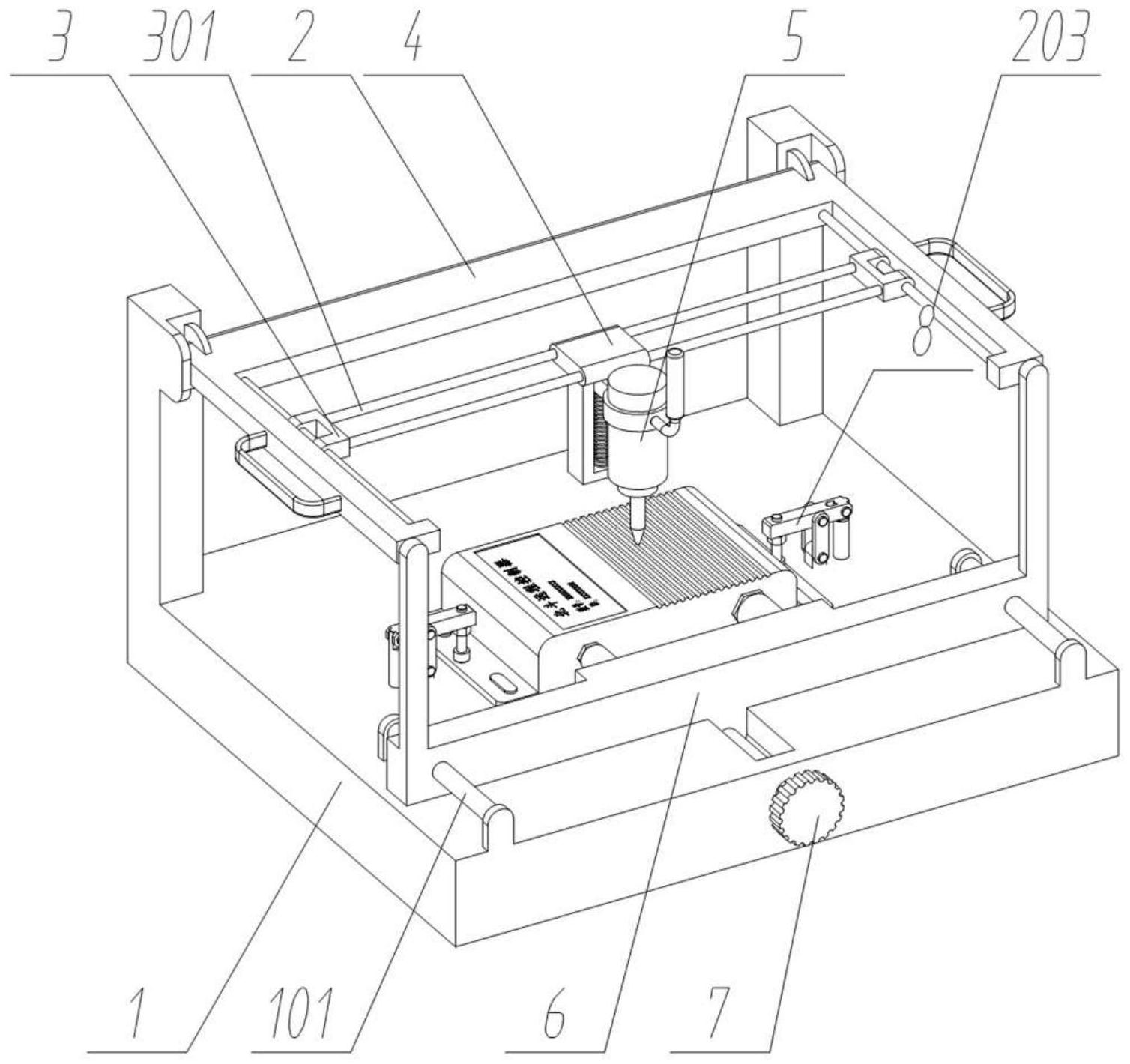

本发明的目的在于提供一种用于北斗导航芯片的静电测试装置，以解决上述背景 技术中提出的现有的北斗导航监控器抗静电干扰能力测试过程中需要首先将北斗导航监 控器的电源线和数据线接好，然后通过静电放电发生器对北斗导航监控器不同部位进行多 次测试，操作麻烦，使用不便，由于静电放电发生器一般体积较大、重量比较重，工作人员手 持操作时间长了比较累，工作效率也比较低的问题。 为实现上述目的，本发明提供如下技术方案：一种用于北斗导航芯片的静电测试 装置，包括支架体；所述支架体的顶部转动连接有一组翻动件；所述翻动件的前部滑动连接 有一组前后滑动件；所述前后滑动件的中部滑动连接有一组左右滑动件；所述左右滑动件 的前端面滑动连接有一组静电放电发生器；所述支架体的前端面转动连接有一组操作件； 所述支架体的上部左右两侧均设置有一组压紧装置；所述支架体的后部左右两侧均转动连 接有一组一级中间传动件；所述支架体的后方下部内侧转动连接有一组二级中间传动件； 所述支架体的下部内侧左右均滑动连接有一组压紧驱动件。 优选的，所述支架体还包括有插头导向件，支架体的前部左右两侧均设置有一组 插头导向件，插头插接装置通过插头导向件与支架体滑动连接，翻动件还包括有前后滑动 导向件，翻动件左右均设置有一组前后滑动导向件，前后滑动件通过前后滑动导向件与所 述翻动件滑动连接，前后滑动件还包括有左右滑移导向件，前后滑动件中部设置有两组左 右滑移导向件，左右滑动件通过左右滑移导向件与前后滑动件滑动连接，左右滑动件还包 4 CN 111596161 A 说　明　书 2/4 页 括有发生器导向部，左右滑动件上开设有一组发生器导向部，静电放电发生器通过发生器 导向部与左右滑动件滑动连接并通过弹簧弹性连接。 优选的，所述支架体还包括有北斗导航监控器定位件，支架体的上部设置有四北 斗导航监控器定位件，北斗导航监控器定位件与北斗导航监控器的安装孔位置相对应。 优选的，所述翻动件还包括有压紧主动件，翻动件的后方左右两侧均固定连接有 一组压紧主动件，一级中间传动件还包括有从动齿轮，一级中间传动件的内侧同轴固定连 接有一组从动齿轮，压紧主动件与从动齿轮啮合共同构成齿轮传动机构。 优选的，所述一级中间传动件还包括有主动带轮，一级中间传动件的外侧同轴固 定连接有一组主动带轮，二级中间传动件还包括有从动带轮，二级中间传动件的左右两侧 均同轴固定连接有一组从动带轮，主动带轮与从动带轮的外侧共同缠绕有一组同步传动带 共同构成同步传动带传动机构。 优选的，所述二级中间传动件还包括有主动齿轮，二级中间传动件的左右两侧均 同轴固定连接有一组主动齿轮，压紧驱动件还包括有从动齿条，压紧驱动件的后方上部固 定连接有一组从动齿条，主动齿轮与从动齿条啮合共同构成齿轮齿条传动机构。 优选的，所述压紧驱动件还包括有驱动楔块，压紧驱动件的前部上方固定连接有 一组驱动楔块，压紧装置还包括有压紧从动楔块，压紧装置的底部固定连接有一组压紧从 动楔块，驱动楔块与压紧从动楔块斜面配合共同构成楔块机构。 优选的，所述操作件还包括有插头驱动件，操作件的后部同轴固定连接有一组插 头驱动件，插头驱动件与插头插接装置啮合共同构成丝杠螺母传动副。 优选的，所述翻动件还包括有插接销孔，翻动件的前端面左右两侧均设置有一组 插接销孔，插头插接装置还包括有插接销轴，插头插接装置的后端面上方左右均固定连接 有一组插接销轴，插接销轴与插接销孔插接连接。 与现有技术相比，本发明的有益效果是： 该装置通过采用翻动件、前后滑动件、左右滑动件实现了对静电放电发生器的承 载，减少工作人员的劳动强度，使用更方便、快捷；采用齿轮传动机构、同步传动机构、齿轮 齿条传动机构、楔块机构等传动方式，实现了在摆动翻动件的同时将北斗导航监控器压紧 固定，同时通过丝杠螺母传动副实现了供电数据插头的插接，同将翻动件锁定，通过简单地 的两步操作就可实现翻动件翻转、翻动件的锁定、静电放电发生器的压紧、供电数据插头插 接等动作，操作简单，使用方便。 该装置可以对静电放电发生器进行承载，减少工作人员的劳动强度，使用更方便、 快捷，通过简单地的两步操作就可实现翻动件翻转、翻动件的锁定、静电放电发生器的压 紧、供电数据插头插接等动作，操作简单，使用方便，可以大大提高安装效率。 附图说明 图1为本发明的轴侧结构示意图； 图2为本发明的后方轴侧结构示意图； 图3为本发明的传动轴侧结构示意图； 图4为本发明的翻动件传动轴侧结构示意图； 图5为本发明的压紧驱动件传动轴侧结构示意图； 5 CN 111596161 A 说　明　书 3/4 页 图6为本发明的左右滑动件传动轴侧结构示意图； 图7为本发明的插头插接装置轴侧结构示意图； 图8为本发明的压紧装置轴侧结构示意图； 图中：1、支架体；101、插头导向件；102、北斗导航监控器定位件；2、翻动件；201、压 紧主动件；202、插接销孔；203、前后滑动导向件；3、前后滑动件；301、左右滑移导向件；4、左 右滑动件；401、发生器导向部；5、静电放电发生器；6、插头插接装置；601、供电数据插头； 602、插接销轴；7、操作件；701、插头驱动件；8、压紧装置；801、压紧从动楔块；9、一级中间传 动件；901、从动齿轮；902、主动带轮；10、二级中间传动件；1001、从动带轮；1002、主动齿轮； 11、压紧驱动件；1101、从动齿条；1102、驱动楔块。
