技术摘要：
本发明公开了一种应用于直流调速器内部的开关电源，包括单相交流电源输入AUX1F、单相交流电源输入AUX2、电感L1、整流器D24、开关电源调节芯片IC8、变压器T15和可调降压芯片芯片IC5，所述单相交流电源输入AUX1F、单相交流电源输入AUX2分别连接电感L1的输入端，电感L1的  全部
背景技术：
现有技术是通过选用通用的开关电源模块或者电路板，连接到产品内部进行供 电。缺点与不足如下： 1、通用模块成本高，体积大，占用空间大，无法散热； 2、目前市场上很难选到一个开关电源模块可以同时供 24V, /-15V和5V的输出需要， 且各电压电源功率满足产品需要，如果选择一个以上的电源模块，所占空间进一步增大，对 产品设计的体积将带来更大困难。
技术实现要素：

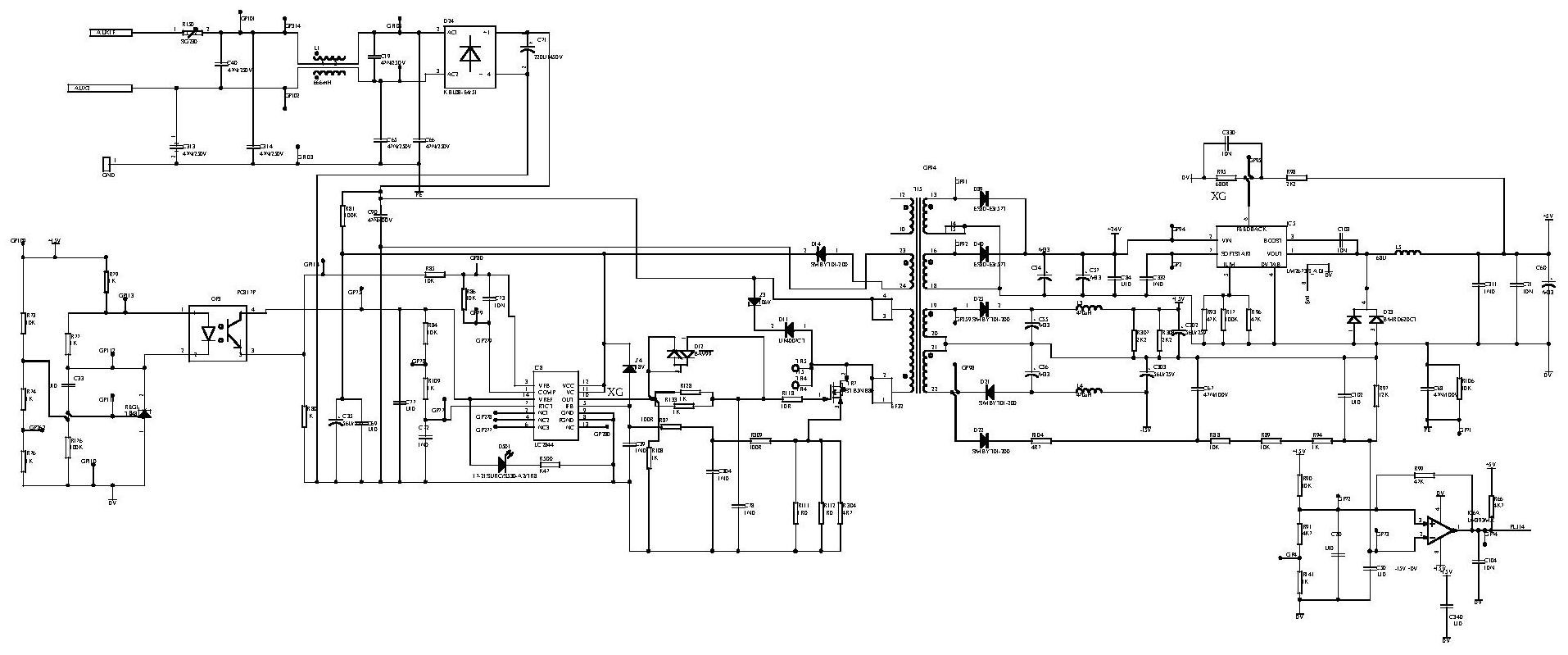

本发明的目的在于提供一种应用于直流调速器内部的开关电源，以解决上述背景 技术中提出的问题。 为实现上述目的，本发明提供如下技术方案： 一种应用于直流调速器内部的开关电源，包括单相交流电源输入AUX1F、单相交流电源 输入AUX2、电感L1、整流器D24、开关电源调节芯片IC8、变压器T15和可调降压芯片芯片IC5， 所述单相交流电源输入AUX1F、单相交流电源输入AUX2分别连接电感L1的输入端，电感L1的 输出端连接整流器D24的输入端，整流器D24的输出端 连接变压器T15的绕线端3和4，变压 器T15的绕线端23连接开关电源调节芯片IC8的引脚12，开关电源调节芯片IC8的引脚14连 接光耦OP3，变压器T15的绕线端13通过二极管D39连接可调降压芯片芯片IC5的引脚2，变压 器T15的绕线端16通过二极管D40连接可调降压芯片芯片IC5的引脚2，变压器T15的绕线端 14、变压器T15的绕线端15和变压器T15的绕线端18均连接可调降压芯片芯片IC5的引脚7， 开关电源调节芯片IC8的引脚10连接电阻R128和电阻R133，电阻R128的另一端连接电阻 R133的另一端和电阻R118，电阻R118的另一端连接MOS管TR7的栅极，MOS管TR7的漏极连接 变压器T15的绕线端1和变压器T15的绕线端2，可调降压芯片芯片IC5的引脚1通过电感L5输 出5V直流电压。 作为本发明的进一步技术方案：所述可调降压芯片芯片IC5的型号为LM2673S_ ADJ。 作为本发明的进一步技术方案：所述开关电源调节芯片IC8的型号为UC2844。 作为本发明的进一步技术方案：所述光耦OP3的型号为PC817P。 作为本发明的进一步技术方案：所述开关电源调节芯片IC8的引脚10还连接开关 二极管D12，开关二极管D12的另一端连接电阻R118和电阻R128。 作为本发明的进一步技术方案：所述二极管D39为整流二极管。 作为本发明的进一步技术方案：所述二极管D40为整流二极管。 与现有技术相比，本发明的有益效果是：本发明应用于直流调速器内部的开关电 3 CN 111600496 A 说　明　书 2/3 页 源解决了交流输入电源110VAC–240VAC  转换为 24V, /-15V,5V提供并保证产品内部低压 电路的正常工作运行。 附图说明 图1是本发明的电路图。
