技术摘要：
本发明公开了一种热量损失小的层压输送机，包括下输送带，所述下输送带的上方设有多个上压辊，所述的上压辊包括外壳、中间轴和端部保护套，所述外壳的内部从外之内依次设有第一空腔和第二空腔，所述的第一空腔和第二空腔均为环形，所述第一空腔的内部填充有氮气，第二  全部
背景技术：
聚氨酯材料孔隙率结构稳定，基本上是闭孔结构，不仅保温性能优良，而且抗冻 融、吸声性也好。硬泡聚氨酯保温构造的平均寿命，在正常使用与维修的条件下，能达到30 年以上。能够做到在结构的寿命期正常使用条件下，在干燥、潮湿或电化腐蚀，以及由于昆 虫、真菌或藻类生长或者由于啮齿动物的破坏等外因影响，都不会受到破坏，聚氨酯保温板 可广泛用于彩钢夹芯板、中央空调、建筑墙体材料、冷库、冷藏室、保温箱、化工罐体等领域。 聚氨酯保温板在加工时，是采用相互平行的两块彩钢板，并在中间填充发泡聚氨 酯制成。 聚氨酯在发泡时，需要保证一定的温度，但压辊的材质又必须是金属材质，否则不 能承受较大的保压压力，而金属材质又会带来热量的快速散失，从而影响了聚氨酯的发泡 过程。
技术实现要素：

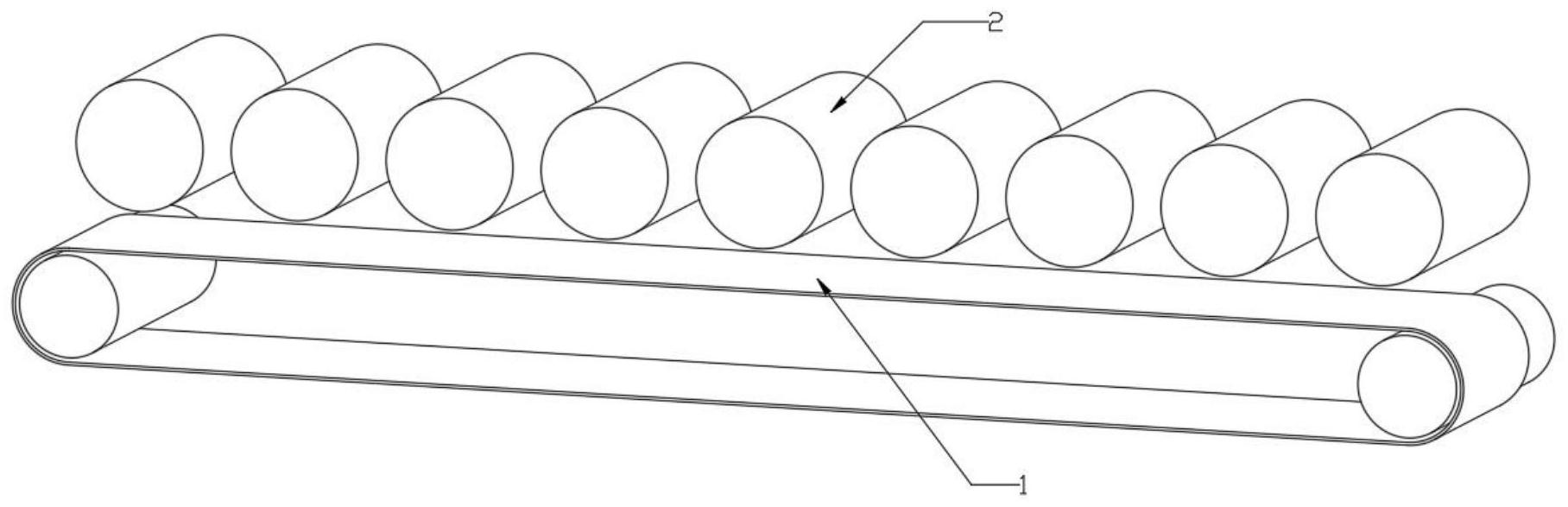

本发明的目的是为了解决以上现有技术的不足，提供一种热量损失小的层压输送 机。 一种热量损失小的层压输送机，包括下输送带，所述下输送带的上方设有多个上 压辊，所述的上压辊包括外壳、中间轴和端部保护套，所述外壳的内部从外之内依次设有第 一空腔和第二空腔，所述的第一空腔和第二空腔均为环形，所述第一空腔的内部填充有氮 气，第二空腔的端部设有进水口与出水口，所述的进水口与出水口均与中间轴的端部相连， 所述中间轴的中心处设有通孔，中间轴的外表面通过轴承与主架相连。 优选的，所述外壳的表面附有硅胶垫层。 优选的，中间轴的尾部通过水管与水泵相连。 优选的，所述第一空腔内的压强为0.2-0.8个大气压强。 优选的，所述的外壳内设有加强筋，所述的加强筋呈螺旋状。 优选的，所述第一空腔的厚度为第二空腔厚度的2-5倍。 优选的，所述的外壳的材质为高硬度钢。 优选的，所述外壳的表面设有滚花面。 有益效果： 本装置中通过设置多层结构的上压辊，可以有效减少从上压辊处散失的热量，从 而减少整体层压输送机在工作时所流失的热量。 外壳从外之内依次设有填满氮气的第一空腔和填满水的第二空腔，利用空气是热 的不良导体以及水的比热容较大的特点，可以有效减少热量的流失。通过注入具有一定温 度的水，并将其填满第二空腔，可以减少上压辊从待加工工件上吸收的热量。同时，填满氮 3 CN 111591001 A 说　明　书 2/2 页 气的第一空腔，也减少了热量的传导。 附图说明 图1是一种热量损失小的层压输送机的总体结构示意图； 图2是上压辊的结构示意图一； 图3是上压辊的结构示意图二； 图4是图3中的局部放大图； 图5是上压辊的剖视图； 1.下输送带2.上压辊21.轴承22.中间轴23.外壳24.端部保护套25.第一空腔26. 第二空腔。
