技术摘要：

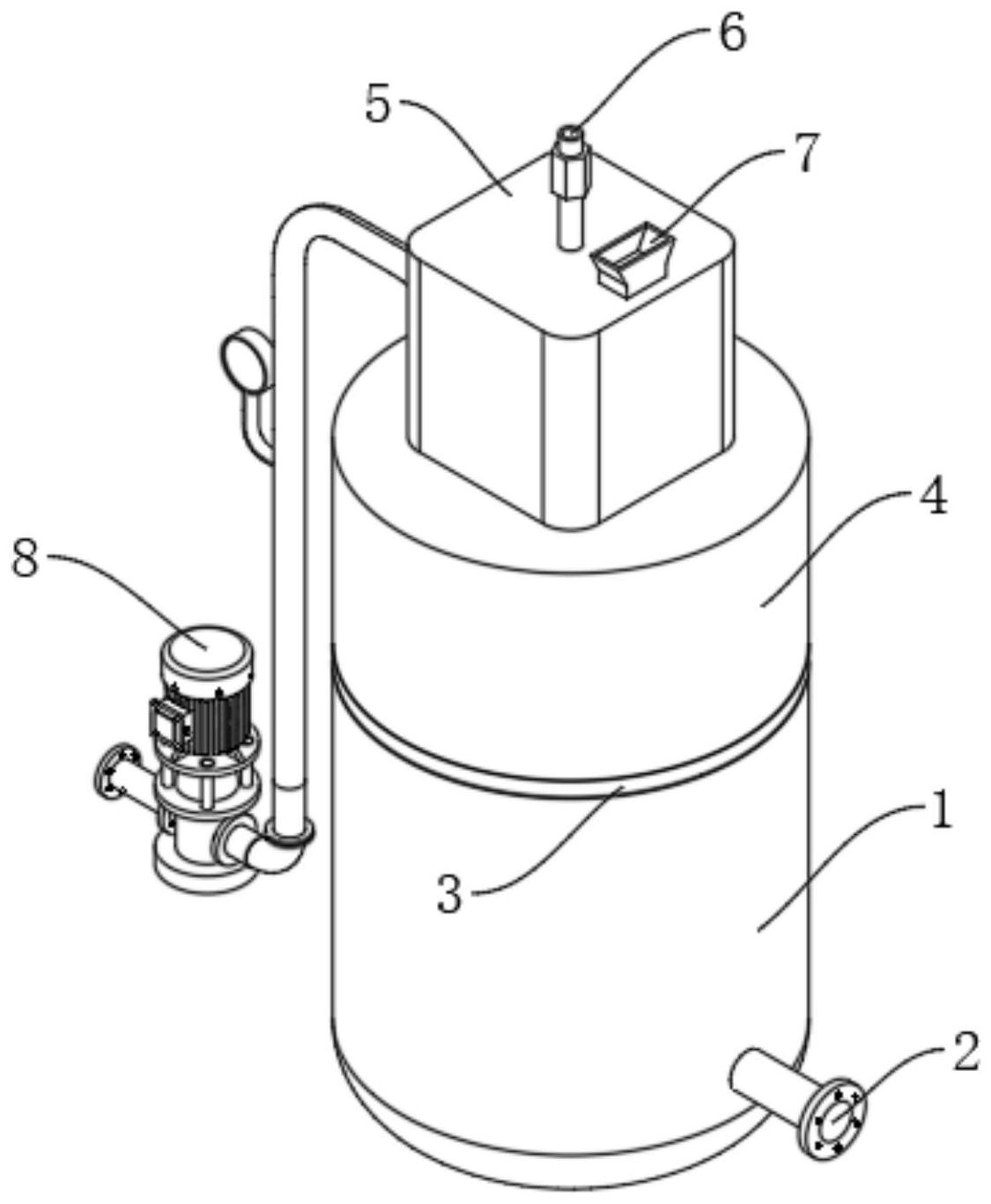

本发明公开了一种治牙齿痛的喷雾剂及其制备装置，属于制备装置技术领域；一种治牙齿痛的喷雾剂及其制备装置，包括储存罐、排液管、连接板、搅拌罐和安装壳体，所述排液管固定连接在储存罐的侧壁上，所述连接板固定连接在储存罐的顶端，所述搅拌罐固定连接在连接板上，  全部
背景技术：
牙痛，是口腔科牙齿疾病最常见的症状之一，其表现为牙龈红肿、遇冷热刺激痛、 面颊部肿胀等。牙痛大多由牙龈炎、牙周炎、蛀牙或折裂牙而导致牙髓(牙神经)感染所引起 的；牙痛属于牙齿毛病的外在反应，有可能是龋齿、牙髓或犬齿周围的牙龈被感染，前臼齿 出现裂痕也会引起牙痛，有时候仅是菜屑卡在牙缝而引起不适；另外，牙痛也可能是由鼻窦 炎引发；由于生活的工作的需要，我们很多时候为了避免牙疼带来的困扰，需要及时的缓解 和止疼，目前止疼和缓解的药物比较的少，效果也不佳，并且用过服用的方式缓解对于身体 具有一定的危害性。 为了解决上述问题，提出一种快速有效的治牙齿痛的喷雾剂就显得很有必要了， 除此之外，治牙齿痛的喷雾剂在制备过程中，往往都包括有药物原料混合搅拌的制备过程， 而现有设计均较为简单，搅拌混合效果不佳，从而也会对喷雾剂的治疗效果产生一定的影 响。
技术实现要素：
1、本发明要解决的技术问题 本发明的目的在于提供一种治牙齿痛的喷雾剂及其制备装置，以解决上述背景技 术中提出的问题： 市面上现有的喷雾剂治疗效果一般且对身体健康有害以及市面上现有的喷雾剂 制备装置的搅拌机构结构简单，搅拌混合效果较差的问题。 2、技术方案 为实现上述目的，本发明提供如下技术方案： 一种治牙齿痛的喷雾剂及其制备装置，包括储存罐、排液管、连接板、搅拌罐和安 装壳体，所述排液管固定连接在储存罐的侧壁上，所述连接板固定连接在储存罐的顶端，所 述搅拌罐固定连接在连接板上，所述连接板的边缘处固定连接有智能截止阀门，所述连接 板上还安装有搅拌过滤机构，所述搅拌过滤机构设置在搅拌罐内部，所述搅拌过滤机构与 驱动机构相匹配，所述驱动机构安装在安装壳体内部，所述安装壳体与搅拌罐顶面固定连 接，所述搅拌过滤机构的顶端连接有液态原料注入管，所述液态原料注入管一侧还设置有 固态原料注入管，所述固态原料注入管与安装壳体固定连接，且所述固态原料注入管的底 端伸至搅拌罐内部，所述搅拌罐上还连接有增压装置。 优选的，所述增压装置包括有安装座，所述安装座上固定安装有增压泵，所述安装 座的两端分别固定连接有进气管和连通管，所述连通管远离安装座一端与搅拌罐固定连 接，所述连通管上还固定连接有压力监测表。 优选的，所述驱动机构包括有伺服电机，所述伺服电机固定连接在安装壳体内部， 3 CN 111588779 A 说　明　书 2/5 页 所述伺服电机的输出轴上固定连接有蜗杆，所述蜗杆与蜗轮啮合连接，所述蜗轮固定连接 在联动杆上，所述联动杆转动连接在安装架上，所述安装架也与安装壳体固定连接，所述联 动杆远离蜗轮一端固定连接有第一锥齿轮，所述第一锥齿轮与搅拌过滤机构相匹配。 优选的，所述搅拌过滤机构包括有第一连接管，所述第一连接管与液态原料注入 管的连接处固定安装有连接轴承，所述第一连接管通过连接轴承与液态原料注入管转动连 接，所述第一连接管上固定连接有第二锥齿轮，所述第一连接管上还套连有第二连接管，所 述第二连接管上固定连接有第三锥齿轮，所述第二锥齿轮和第三锥齿轮与第一锥齿轮啮合 连接。 优选的，所述第一连接管和第二连接管内部中空，所述第一连接管和第二连接管 的下端均设置有渗液孔，且所述第一连接管和第二连接管的侧壁上均固定连接有搅拌叶 片。 优选的，所述搅拌过滤机构还包括有过滤筒，所述过滤筒的内壁底端固定连接有 密封板，所述过滤筒的底端卡接在内齿环上，所述内齿环转动连接在连接板上，所述第一连 接管的底端固定连接有太阳齿轮，所述太阳齿轮的周围啮合连接有行星齿轮，所述行星齿 轮与内齿环啮合连接，所述太阳齿轮和行星齿轮的底面均与连接板转动连接。 3、有益效果 (1)本发明提出一种治牙齿痛的喷雾剂，该治牙齿痛的喷雾剂由纯天然的中草药 提取成分，主要成分包括有：飞天螭蟧、朱砂根、细辛、苍耳子、枸杞子原料组成；本发明所提 出的治牙齿痛的喷雾剂，成分均为纯天然的中草药提取成分，相较于市面上常见的治疗药 物，本发明所提出的治牙齿痛的喷雾剂更为绿色健康，不会影响使用者的身体健康，牙齿 痛，不打针，不吃药，只要用本发明所提出的治牙齿痛的喷雾剂，对准牙齿痛处，喷2-3下，在 3-5分钟左右，疼痛立即消失，治疗效果较好且起效迅速。 (2)本发明在使用过程中，用于生产治牙齿痛喷雾剂的液态原料和固态原料可以 分别通过液态原料注入管和固态原料注入管注入到搅拌罐中进行搅拌、混合以及过滤操 作；除此之外，相较于市面上的设计，本发明创造性的在搅拌罐上连接有增压装置，搅拌过 滤机构在工作时，打开增压泵，通过连通管向搅拌罐内增压，在高压环境下，能够更好的促 进各种原料之间得到溶合，进一步的提高了搅拌混合的效果，同时在连通管上固定连接有 压力监测表，能够实时监测搅拌罐内的压力，确保操作的安全性。 (3)本发明驱动机构与搅拌过滤机构相匹配，使用时，驱动机构的伺服电机工作， 通过输出轴上固定连接的蜗杆带动蜗轮转动，而蜗轮固定连接在联动杆上，从而蜗轮在转 动时可以通过联动杆带动第一锥齿轮转动，第一锥齿轮与搅拌过滤机构的第二锥齿轮和第 三锥齿轮啮合连接，从而第二锥齿轮和第三锥齿轮可以在第一锥齿轮的带动下进行反方向 转动，而第二锥齿轮和第三锥齿轮分别固定连接第一连接管和第二连接管上，从而可以带 动第一连接管和第二连接管下端固定连接的搅拌叶片进行同轴反向的转动搅拌工作，从而 能够对搅拌罐内的混合液起到更好的混合搅拌的作用，而在第一连接管和第二连接管的侧 壁上设置有渗液孔，液态原料可以直接通过渗液孔进入到混合溶液中，相较于直接倒入，此 种注入方式更加有利于溶液的混合；除此之外，第一连接管的底端与太阳齿轮固定连接，第 一连接管转动时可以带动太阳齿轮转动，而太阳齿轮与行星齿轮啮合连接，从而可以通过 行星齿轮带动内齿环转动，过滤筒固定连接在内齿环上，从而在进行搅拌混合工作时，过滤 4 CN 111588779 A 说　明　书 3/5 页 筒也能进行转动过滤，相较于普通的固定式的过滤结构，本设计的过滤效果更好；在对制备 原料完成搅拌混合以及过滤工作之后，可以自动控制连接板上的智能截止阀门打开，将处 理过后的混合溶液转移至下方的储存罐中，以便进行下一步的处理操作；综上所述，利用上 述设计，有效解决了市面上现有的喷雾剂制备装置的搅拌机构结构简单，搅拌混合效果较 差的问题。 附图说明 图1为本发明提出的一种治牙齿痛的喷雾剂及其制备装置的结构示意图； 图2为本发明提出的一种治牙齿痛的喷雾剂及其制备装置的爆炸结构示意图； 图3为本发明提出的一种治牙齿痛的喷雾剂及其制备装置的增压装置的结构示意 图； 图4为本发明提出的一种治牙齿痛的喷雾剂及其制备装置的驱动机构的结构示意 图； 图5为本发明提出的一种治牙齿痛的喷雾剂及其制备装置的搅拌过滤机构的结构 示意图。 图中标号说明： 1、储存罐；2、排液管；3、连接板；4、搅拌罐；5、安装壳体；6、液态原料注入管；7、固 态原料注入管；8、增压装置；801、安装座；802、增压泵；803、进气管；804、连通管；805、压力 监测表；9、智能截止阀门；10、搅拌过滤机构；1001、第一连接管；1002、连接轴承；1003、第二 锥齿轮；1004、第二连接管；1005、第三锥齿轮；1006、搅拌叶片；1007、过滤筒；1008、内齿环； 1009、太阳齿轮；1010、行星齿轮；11、驱动机构；1101、伺服电机；1102、蜗杆；1103、蜗轮； 1104、安装架；1105、第一锥齿轮。
