技术摘要：

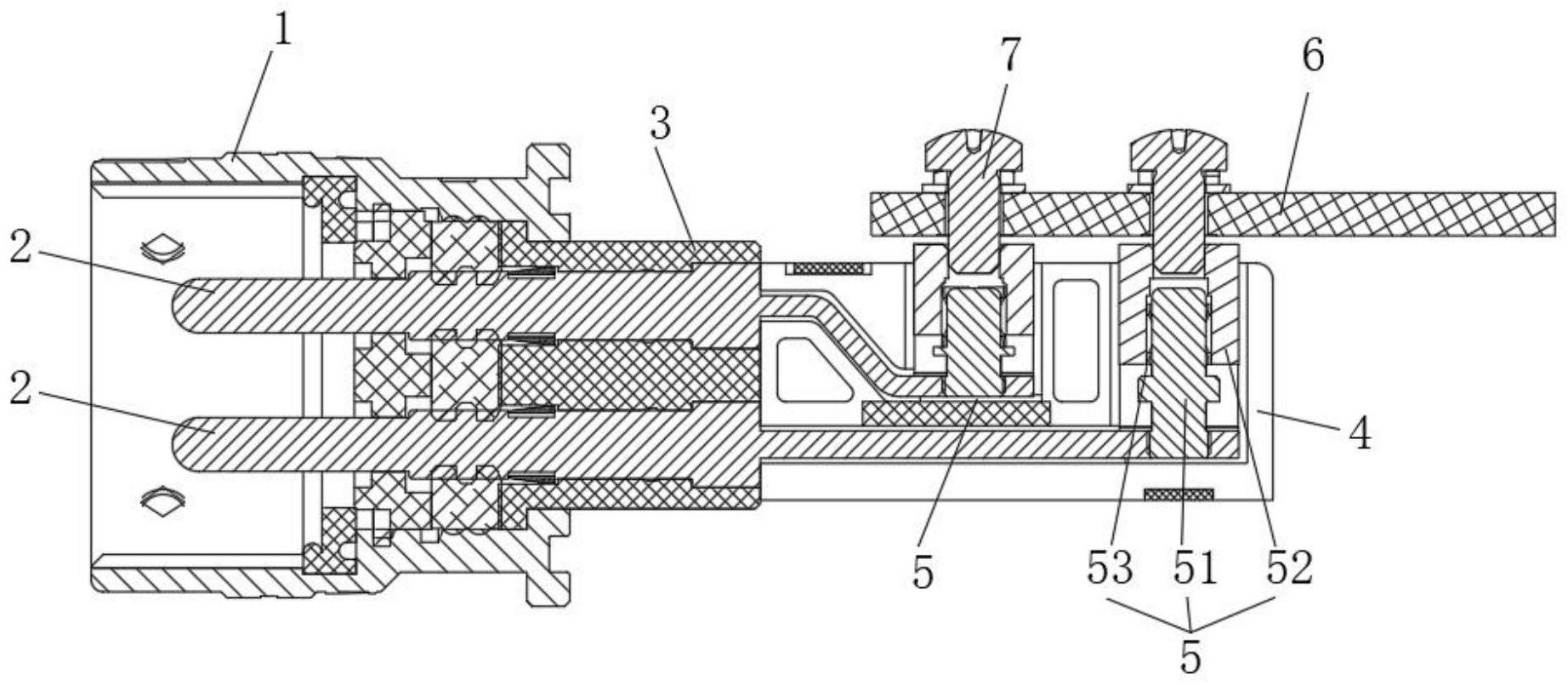

一种快锁活塞式浮动电源连接器，包括外壳合件与接触合件和基座合件，所述外壳合件套装于所述基座合件的一端外壁，所述接触合件的一端固定于所述基座合件内，所述接触合件的另一端外伸于所述基座合件，所述接触合件的另一端外伸部分嵌入于盖板合件内，所述接触合件的另  全部
背景技术：
电源连接器广泛应用于通讯设备、家用电器、工业设备、航空航天及军工领域，特 别是通信领域基站的信号传输模块。随着工业电子技术、智能化汽车及通讯市场的快速发 展，电源连接器的市场需求量也越来越大，加之科技水平的快速发展、电子产品已经向各个 领域快速渗透，促使电源连接器朝着小型化、便捷化、低成本、高可靠性、通用性强，结构简 单的方向发展。 现有技术的电源连接器存在结构复杂，安装繁琐，占用空间大，生产成本高的问 题。为免除复杂的跳线，现有免跳线电源连接器结构多为趋于插座、转接器及PCB板端连接 器三部分的复杂结构，安装拆卸需要拆除整个RU单元内部PCB板，工序繁琐，失效环节多。此 外，由于PCB板位置的浮动及公差对免跳线式电源连接器要求较高，目前多数此类电源连接 器仅能适用于固定高度位置PCB板场合，致使连接器通用性差，使用场合受到极大限制。
技术实现要素：
本发明针对现有技术存在的不足，提供了一种快锁活塞式浮动电源连接器，具体 技术方案如下： 一种快锁活塞式浮动电源连接器，包括外壳合件与接触合件和基座合件，所述外 壳合件套装于所述基座合件的一端外壁，所述接触合件的一端固定于所述基座合件内，所 述接触合件的另一端外伸于所述基座合件，所述接触合件的另一端外伸部分嵌入于盖板合 件内，所述接触合件的另一端端部垂直设有活塞式结构的浮动接触件，所述浮动接触件安 装于所述盖板合件内，所述浮动接触件的安装口外伸于所述盖板合件，所述浮动接触件用 以适用于不同高度PCB板的电性装配需要。 进一步的，所述浮动接触件包括套筒、冠簧以及导向针，所述导向针的底端嵌入于 所述接触合件的端部，所述导向针伸入于所述套筒的内部底部，所述套筒的内部顶部开设 有内螺纹结构，所述导向针的外壁套装有所述冠簧，所述冠簧置于所述套筒、所述导向针之 间，所述冠簧、导向针以及套筒之间为弹性压接的电接触。 进一步的，所述导向针包括圆柱体和定位座，所述定位座的外壁为锯齿结构，所述 定位座过盈装配于所述接触合件内，所述定位座的顶面同心设有圆柱体，所述圆柱体的外 壁垂直对称设有限位块，所述套筒为中空圆柱形，所述圆柱体安装于所述套筒的内部底部， 所述套筒的底部对称开设有限位槽，所述限位块伸入于所述限位槽内，所述限位块用以防 止所述套筒水平转动；所述盖板合件的内壁开设有配合槽，所述配合槽为圆形槽，所述套筒 嵌入于配合槽内。 进一步的，所述限位槽的内壁突出有的锥状凸起，所述锥状凸起止挡于所述限位 块的底部，所述锥状凸起用以防止套筒竖直方向分离。 4 CN 111600145 A 说　明　书 2/5 页 进一步的，所述导向针包括圆柱体和定位座，所述定位座的外壁为锯齿结构，所述 定位座过盈装配于所述接触合件内，所述定位座的顶面同心设有圆柱体，所述套筒包括上 筒体和下筒体，所述上筒体为圆环结构，所述下筒体为外方内圆结构，所述上筒体设于所述 下筒体的顶部，所述圆柱体伸入于所述下筒体内，所述盖板合件的内壁开设有配合槽，所述 配合槽的顶部为圆形槽、底部为矩形槽，所述上筒体嵌入于圆形槽内，所述下筒体的外壁矩 形面贴合嵌入于矩形槽内，所述矩形槽用以防止所述套筒水平转动。 进一步的，所述圆形槽的内壁开设有内凹的浮动滑槽，所述上筒体的外壁顶部设 有上挡环，所述上筒体的外壁中部设有浮动环，所述浮动环滑动嵌入于所述浮动滑槽内，所 述上挡环置于所述盖板合件的顶部，所述浮动环、所述上挡环用以防止套筒竖直方向分离。 进一步的，所述接触合件包括定位导体和外接导体，所述定位导体嵌入于所述基 座合件内，所述外接导体外伸于所述基座合件，所述外接导体嵌入于所述盖板合件内，所述 定位导体的外壁开设有环槽，所述环槽的外部套装有弹性的锁紧环，所述定位导体的外壁 设有倒刺，所述定位导体的端部两侧为扁平面，所述锁紧环、倒刺、扁平面均与所述基座合 件的内壁配合设置，所述外接导体包括折弯段和外接板，所述折弯段为倾斜向下的斜面结 构，所述折弯段的一端连接所述定位导体、另一端连接所述外接板，所述外接板的表面垂直 设有所述浮动接触件。 进一步的，所述盖板合件的内壁开设有与所述外接导体配合的凹槽，所述凹槽的 内壁设有凸出的筋条，所述筋条用以填充所述外接导体与凹槽之间的空隙。 本发明的有益效果是： 1、利用外壳合件、接触合件、基座合件、盖板合件以及浮动接触件之间配合套装， 从而形成一体结构的电源连接器，免除了传统连接器复杂的装配工序，直接做成一体式，便 于插入、拆卸，极大简化了连接器的安装及维修； 2、浮动接触件能够根据PCB板的位置而调节安装口的高度，极大增加了连接器的 通用性及可靠性，实现PCB板不同安装位置工况下连接器对PCB板子系统的可靠供电； 3、浮动接触件内设置有多种止挡限位结构，有效的提高了套筒的结构强度，保证 接触的稳定性。 附图说明 图1示出了本发明的快锁活塞式浮动电源连接器的实施例一结构示意图； 图2示出了本发明的快锁活塞式浮动电源连接器的实施例二结构示意图； 图3示出了本发明的接触合件结构示意图； 图4示出了本发明的冠簧结构示意图； 图5示出了实施例一的导向件结构示意图； 图6示出了实施例一的套筒结构示意图； 图7示出了实施例一的套筒与限位块配合结构示意图； 图8示出了实施例一的接触合件与浮动接触件连接结构示意图； 图9示出了实施例一的接触合件整体截面结构示意图； 图10示出了实施例一的盖板合件结构示意图； 图11示出了实施例二的导向件结构示意图； 5 CN 111600145 A 说　明　书 3/5 页 图12示出了实施例二的套筒结构示意图； 图13示出了实施例二的接触合件与浮动接触件连接结构示意图； 图14示出了实施例二的盖板结构示意图； 图15示出了实施例二的浮动接触件整体截面结构示意图。
