技术摘要：
本发明提供一种塑胶网罩，涉及网罩领域，包括固定圆板和塑胶网条，塑胶网条以固定圆板的圆心为中心呈环形矩阵分布，且塑胶网条的末端与固定圆板转动连接，塑胶网条上与固定圆板同圆心设置有固定圆环，固定圆环包括第一圆环、第二圆环和第三圆环，位于塑胶网条的外侧末  全部
背景技术：
电风扇，是用电驱动产生气流的装置，内配置的扇子通电后来进行转动化成自然 风来达到乘凉的效果。 目前国内外家电市场上，对大部分采用塑料材质的前网罩和后网罩的普通风扇而 言，前网罩与后网罩之间一般采用固定的插接和卡扣装配方式，这种方式因塑料材质收缩 变形大的原因，通常存在前网罩与后网罩的卡扣对位困难、难一次性安装、装配错位、间隙 大、装配松动、连接不牢固等问题，多次拆装后，卡扣接合性能劣化明显，存在着一定的安全 隐患，由于塑料网罩固定，且呈弧形盖状结构，在清洗过程中比较不便，在搬运过程中，可能 会因为受力不均或者压力过大，导致整个塑胶网罩的断裂。
技术实现要素：

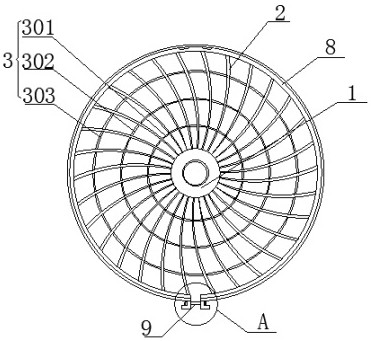

本发明的目的在于提供一种塑胶网罩，以解决上述技术问题。 本发明为解决上述技术问题，采用以下技术方案来实现：一种塑胶网罩，包括固定 圆板和塑胶网条，所述塑胶网条以固定圆板的圆心为中心呈环形矩阵分布，且塑胶网条的 末端与固定圆板转动连接，所述塑胶网条上与固定圆板同圆心设置有固定圆环，固定圆环 包括第一圆环、第二圆环和第三圆环，第一圆环、第二圆环和第三圆环的半径依次增加，且 第一圆环、第二圆环和第三圆环的结构完全相同，所述第一圆环包括上圆环和下圆环，上圆 环和下圆环完全吻合，上圆环和下圆环上均沿着圆心均匀设置有凹形槽，且每个凹形槽对 应一根所述塑胶网条，所述下圆环的上侧设置有固定螺孔，所述上圆环上与固定螺孔对应 设置有孔洞，且孔洞中活动安装有固定螺丝，位于塑胶网条的外侧末端设置有外环圈，外环 圈与塑胶网条可拆卸连接，所述外环圈上设置有断口，且断口上设置有锁紧结构。 优选的，所述第一圆环和第二圆环之间的距离为5-8厘米，且与第二圆环和第三圆 环之间的距离相同。 优选的，所述第一圆环、第二圆环和第三圆环的材质均与塑胶网条相同。 优选的，所述锁紧结构包括位于断口左侧的左支撑板和位于断口右侧的右支撑 板，所述左支撑板和左支撑板上均设置有固定孔，且固定孔中活动设置有固定螺杆，固定螺 杆上螺纹装配有螺母。 优选的，所述左支撑板和右支撑板的横截面均为L形结构。 优选的，所述下圆环上的固 定螺孔设置有四个，且沿着圆心环形矩阵分布。 优选的，所述塑胶网条的与固定圆板的转动角度的范围为0-90度。 本发明的有益效果是： 本发明通过第一圆环、第二圆环和第三圆环的设置，能够将塑胶网条紧紧的固定，且处 3 CN 111550454 A 说　明　书 2/3 页 于展开状态，保证塑胶网罩的结构稳定，通过将第一圆环设计成上圆环和下圆环的结构，使 得整个塑胶网罩便于拆卸，将塑胶网条设计成可转动结构，使得所有的塑胶网条可收起，变 成束装结构，便于清洗和搬运，通过锁紧结构的设置，能够对外环圈的松紧程度进行调节， 使得塑胶网罩与风扇的后网罩紧密结构，整个发明结构简单，操作方便，对传统的塑胶网罩 进行改造，使得整个塑胶网罩更加的牢固，同时便于清洗和携带，避免搬运过程中塑胶网罩 被压坏，实用性高。 附图说明 图1为本发明一种塑胶网罩的结构示意图； 图2为本发明第一圆环的立体结构示意图； 图3为本发明下圆环俯视结构示意图； 图4为本发明图2中B部放大示意图； 图5为本发明图1中A部放大示意图； 附图标记：1、固定圆板；2、塑胶网条；3、固定圆环；301、第一圆环；301a、上圆环；301b、 下圆环；302、第二圆环；303、第三圆环；4、凹形槽；5、固定螺孔；6、孔洞；7、固定螺丝；8、外环 圈；9、锁紧结构；901、左支撑板；902、右支撑板；903、固定螺杆；904、螺母；10、断口。
