技术摘要：
本发明涉及一种流行病疫情扩散风险可视化方法，通过对每个网格的人口流动数据、常住人口数据、企业POI数据和医疗机构POI数据进行等级划分，获得第一疫情扩散风险系数、第二疫情扩散风险系数、第三疫情扩散风险系数和第四疫情扩散风险系数，并进行加权计算得到每个网格  全部
背景技术：
流行病是指可以感染众多人口的传染病。 对于传染性较强的流行病，其可通过直接传播、气溶胶传播和接触传播，具有较强 的传 染性，严重影响了人民群众的生活、工作，以及社会经济的发展。 目前，针对COVID-19疫情扩散的风险主要根据城市确诊病例的人数及该市的人口 数量进行疫情扩散风险的评估，但该风险评估方法的准确性较低；并且，当下各种疫情信息 繁多且复杂，人们难以得到当前疫情的扩散情况。
技术实现要素：

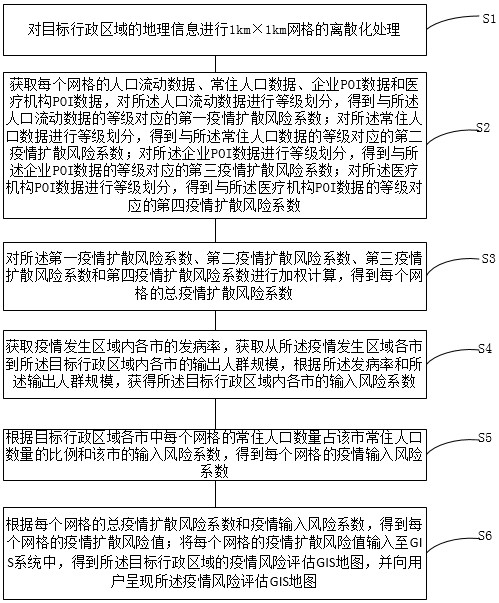

本申请实施例提供了一种流行病疫情扩散风险可视化方法，能够有效提高流行病 疫情扩散风险评估的准确性并进行可视化，便于制定疫情管控策略。所述技术方案如下： 第一方面，本申请实施例提供了一种流行病疫情扩散风险可视化方法，包括以下步骤： 对目标行政区域的地理信息进行1km×1km网格的离散化处理； 获取每个网格的人口流动数据、常住人口数据、企业POI数据和医疗机构POI数据，对所 述人口流动数据进行等级划分，得到与所述人口流动数据的等级对应的第一疫情扩散风险 系数；对所述常住人口数据进行等级划分，得到与所述常住人口数据的等级对应的第二疫 情扩散风险系数；对所述企业POI数据进行等级划分，得到与所述企业POI数据的等级对应 的第三疫情扩散风险系数；对所述医疗机构POI数据进行等级划分，得到与所述医疗机构 POI数据的等级对应的第四疫情扩散风险系数； 对所述第一疫情扩散风险系数、第二疫情扩散风险系数、第三疫情扩散风险系数和第 四疫情扩散风险系数进行加权计算，得到每个网格的总疫情扩散风险系数； 获取疫情发生区域内各市的发病率，获取从所述疫情发生区域各市到所述目标行政区 域内各市的输出人群规模，根据所述发病率和所述输出人群规模，获得所述目标行政区域 内各市的输入风险系数； 根据目标行政区域各市中每个网格的常住人口数量占该市常住人口数量的比例和该 市的输入风险系数，得到每个网格的疫情输入风险系数； 根据每个网格的总疫情扩散风险系数和疫情输入风险系数，得到每个网格的疫情扩散 风险值；将每个网格的疫情扩散风险值输入至GIS系统中，得到所述目标行政区域的疫情风 险评估GIS地图，并向用户呈现所述疫情风险评估GIS地图。 可选的，所述获取每个网格的人口流动数据、常住人口数据、企业POI数据和医疗 机构POI数据的步骤包括： 从地图应用程序接口的位置大数据中获取目标行政区域内人口的每日移动轨迹，并根 6 CN 111584090 A 说　明　书 2/13 页 据每个网格的地理坐标，获取每个网格内每日迁入和迁出的人口数量，得到每个网格的人 口流动数据； 从地图应用程序接口的POI大数据中获取目标行政区域内的企业POI数据，并根据每个 网格的地理坐标，获取每个网格的企业POI数据； 从地图应用程序接口的POI大数据中获取目标行政区域内的医疗机构POI数据，并根据 每个网格的地理坐标，获取每个网格的医疗机构POI数据；对目标行政区域内的常住人口数 据进行面到面克里金插值，得到每个网格的常住人口数据。 可选的，获取从所述疫情发生区域各市到所述目标行政区域内各市的输出人群规 模的步骤包括： 从地图应用程序接口的人口迁移大数据中获取疫情期间疫情发生区域各市每日的总 输出人群规模和各市每日输出至目标行政区域内各市的输出人群规模占该市的总输出人 群规模的比例； 按照以下公式获取疫情期间每日疫情发生区域内各市到目标行政区域内各市的输出 人群规模： 其中，i为疫情发生区域内各市，j为目标省内各市，t为日期， 为疫情发生区 域i市第t日的总输出人群规模； 为第t日从i市到j市的输出人群规模占i市总输出 人群规模的比例， 为第t日疫情发生区域内i市到目标行政区域内j市 的输出人群规模； 按照以下公式，获取疫情期间从所述疫情发生区域各市到所述目标行政区域内各市的 输出人群规模： 其中， 、 为疫情发生期间的起始日期和结束日期， 为i市到j市的输出 人群规模。 可选的，获得所述目标行政区域内各市的输入风险系数的步骤包括： 按照以下公式，获取从所述疫情发生区域各市到所述目标行政区域内各市的输入风险 系数： 其中， 为i市到j市的输出人群规模， 为疫情发生区域i市的发病率； 按照以下公式，获得所述目标行政区域内各市的输入风险系数： 7 CN 111584090 A 说　明　书 3/13 页 其中， 为目标行政区域内j市的输入风险系数，n为疫情发生区域的城市数量。 可选的，所述获取每个网格的疫情输入风险系数的步骤包括： 按照以下公式，获取每个网格常住人口占目标行政区域内各市常住人口的比例： 其中， 为第k个网格常住人口占目标行政区域内j市常住人口比例， 为目标行政区域内j市第k个网格的常住人口， 为目标行政区域内j市常住人 口； 按照以下公式，获取每个网格的疫情输入风险系数： 其中， 为目标行政区域内j市对应的第k个网格的输入风险系数， 为目标 行政区域内j市的输入风险系数，  k为网格编号。 可选的，所述疫情发生区域包括i个城市，所述疫情发生区域的各个城市的发病率 按照以下公式计算： 其中，i为疫情发生区域各市； 为i市的疫情发病率； 为i市的确诊病例 数； 为i市的常住人口数。 可选的，对所述人口流动数据进行等级划分，得到与所述人口流动数据的等级对 应的第一疫情扩散风险系数的步骤包括: 根据预设的人口流动数据与预设等级和疫情扩散风险系数的对应关系，获取第一疫情 扩散风险系数；其中，流动人口数据值越大，所述第一疫情扩散风险系数越大； 对所述常住人口数据进行等级划分，得到与所述常住人口数据的等级对应的第二疫情 扩散风险系数的步骤包括: 根据预设的常住人口数据与预设等级和疫情扩散风险系数的对应关系，获取第二疫情 扩散风险系数；其中，常住人口数据值越大，所述第二疫情扩散风险系数越大； 对所述企业POI数据进行等级划分，得到与所述企业POI数据的等级对应的第三疫情扩 散风险系数的步骤包括： 根据预设的企业POI数据与预设等级和疫情扩散风险系数的对应关系，获取第三疫情 扩散风险系数；其中，企业POI数据值越大，所述第三疫情扩散风险系数越大； 对所述医疗机构POI数据进行等级划分，得到与所述医疗机构POI数据的等级对应的第 8 CN 111584090 A 说　明　书 4/13 页 四疫情扩散风险系数的步骤包括: 根据预设的医疗机构POI数据与预设等级和疫情扩散风险系数的对应关系，获取第四 疫情扩散风险系数；其中，医疗机构POI数据值越大，所述第四疫情扩散风险系数越小。 第二方面，本申请实施例提供了一种流行病疫情扩散风险可视化装置，包括： 离散化模块，用于对目标行政区域的地理信息进行1km×1km网格的离散化处理； 疫情扩散风险系数获取模块，用于获取每个网格的人口流动数据、常住人口数据、企业 POI数据和医疗机构POI数据，对所述人口流动数据进行等级划分，得到与所述人口流动数 据的等级对应的第一疫情扩散风险系数；对所述常住人口数据进行等级划分，得到与所述 常住人口数据的等级对应的第二疫情扩散风险系数；对所述企业POI数据进行等级划分，得 到与所述企业POI数据的等级对应的第三疫情扩散风险系数；对所述医疗机构POI数据进行 等级划分，得到与所述医疗机构POI数据的等级对应的第四疫情扩散风险系数； 加权计算模块，用于对所述第一疫情扩散风险系数、第二疫情扩散风险系数、第三疫情 扩散风险系数和第四疫情扩散风险系数进行加权计算，得到每个网格的总疫情扩散风险系 数； 输入风险系数获取模块，用于获取疫情发生区域内各市的发病率，获取从所述疫情发 生区域各市到所述目标行政区域内各市的输出人群规模，根据所述发病率和所述输出人群 规模，获得所述目标行政区域内各市的输入风险系数； 网格输入风险系数获取模块，用于根据目标行政区域各市中每个网格的常住人口数量 占该市常住人口数量的比例和该市的输入风险系数，得到每个网格的疫情输入风险系数； 风险评估模块，用于根据每个网格的总疫情扩散风险系数和疫情输入风险系数，得到 每个网格的疫情扩散风险值；将每个网格的疫情扩散风险值输入至GIS系统中，得到所述目 标行政区域的疫情风险评估GIS地图，并向用户呈现所述疫情风险评估GIS地图。 第三方面，本申请实施例提供了一种计算机可读存储介质，其上储存有计算机程 序，该计算机程序被处理器执行时实现如上述任意一项所述流行病疫情扩散风险可视化方 法的步骤。 第四方面，本申请实施例提供了一种计算机设备，其特征在于：包括存储器、处理 器以及存储在所述存储器中并可被所述处理器执行的计算机程序，所述处理器执行所述计 算机程序时实现如上述任意一项所述流行病疫情扩散风险可视化方法的步骤。 在本申请实施例中，通过对每个网格的人口流动数据、常住人口数据、企业POI数 据和医疗机构POI数据进行等级划分，获得人口流动数据、常住人口数据、企业POI数据和医 疗机构POI数据对应的第一疫情扩散风险系数、第二疫情扩散风险系数、第三疫情扩散风险 系数和第四疫情扩散风险系数，并进行加权计算得到每个网格的总疫情扩散风险系数；根 据所述发病率和所述输出人群规模，获得所述目标行政区域内各市的输入风险系数，再根 据目标行政区域各市中每个网格的常住人口数量占该市常住人口数量的比例，得到每个网 格的疫情输入风险系数，根据每个网格的总疫情扩散风险系数和疫情输入风险系数，得到 每个网格的疫情扩散风险值并向用户呈现疫情风险评估GIS地图，实现目标行政区域疫情 风险评估的可视化，综合考虑了目标城市输入性病例的风险、地区扩散风险和医院防御风 险，在网格尺度下，精准直观地展示了目标行政区域的抗疫能力，为相关部分的精准防控提 供数据支撑。 9 CN 111584090 A 说　明　书 5/13 页 为了更好地理解和实施，下面结合附图详细说明本发明。 附图说明 图1为本发明一个示例性的实施例中一种流行病疫情扩散风险可视化方法的流程 图； 图2为本发明一个示例性的实施例中步骤S2的流程图； 图3为本发明一个示例性的实施例中步骤S4的流程图； 图4为本发明一个示例性的实施例中一种流行病疫情扩散风险可视化装置的结构示意 图； 图5为本发明一个示例性的实施例中疫情扩散风险系数获取模块2的结构示意图； 图6为本发明一个示例性的实施例中输入风险系数获取模块4的结构示意图。
