技术摘要：
本揭示提供一种显示面板及其制作方法、显示终端，显示面板包括衬底基板、薄膜晶体管阵列层、导电电极层、像素定义层和多个发光器件，像素定义层上设有阵列排布的多个凹槽，凹槽暴露出部分位于导电电极层的导电电极，发光器件分别粘附于相邻两个凹槽之间的像素定义层上  全部
背景技术：
在微发光二极管(micro  light  emitting  diode,Micro  LED)显示面板的制作过 程中，需要将微小的Micro  LED芯片从原始衬底转移到接受基板上排列成阵列，其中涉及巨 量且微小的Micro  LED芯片精确转移、绑定等工艺。 目前已知的Micro  LED芯片与接收基板上导电电极绑定连接方案中，大多数方法 为将Micro  LED芯片转移到接受基板并与接收基板上预图案化的绑定材料进行粘合绑定， 绑定材料较多采用AuSn、InSn等类似的低熔点金属，绑定的过程涉及绑定材料固相-液相- 固相转化，较为复杂，容易造成Micro  LED芯片绑定不良，并导致修复成本增加的问题。 综上所述，现有微发光二极管显示面板在将Micro  LED芯片转移至接收基板的过 程中存在绑定不良并导致修复成本增加的问题。故，有必要提供一种显示面板及其制作方 法、显示终端来改善这一缺陷。
技术实现要素：

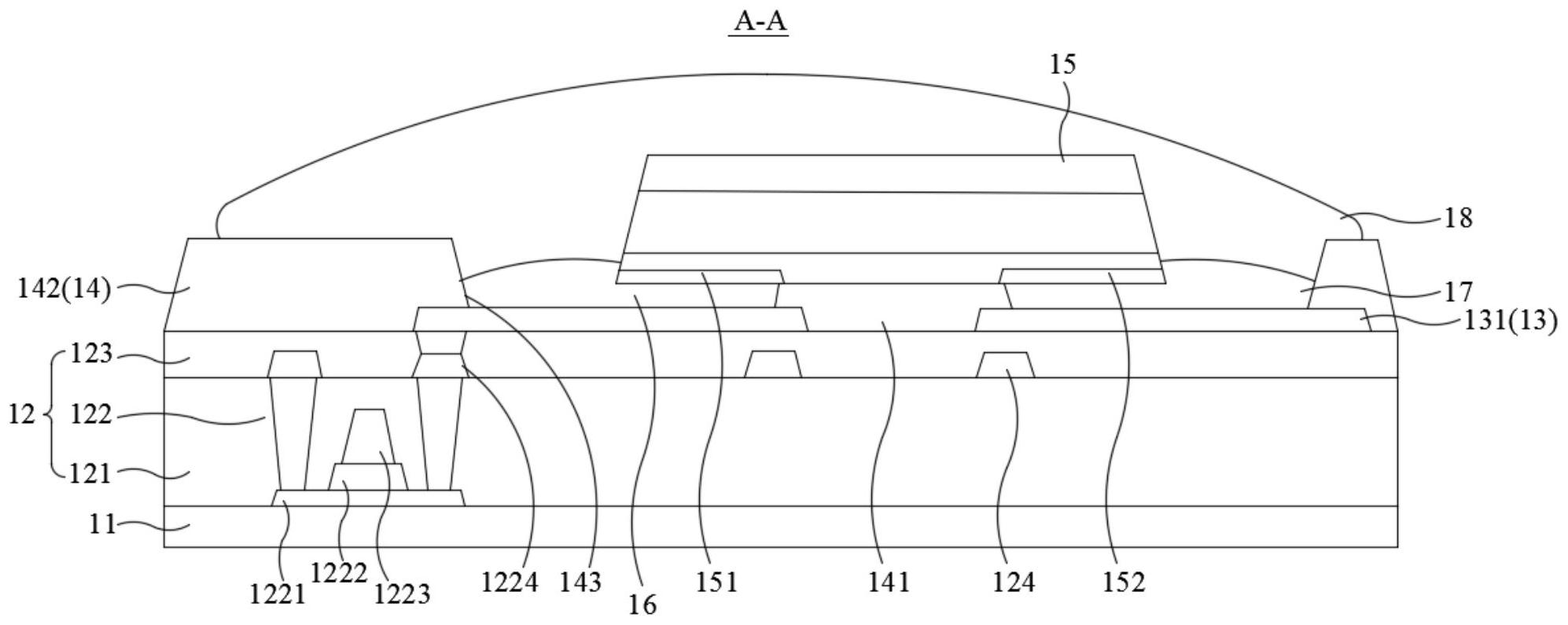

本揭示实施例提供一种显示面板及其制作方法、显示终端，用于解决微发光二极 管显示面板在转移绑定Micro  LED芯片过程中存在绑定不良并导致修复成本增加的问题。 本揭示实施例提供一种显示面板，包括： 衬底基板； 薄膜晶体管阵列层，设置于所述衬底基板上，包括阵列排布的多个薄膜晶体管以 及多条信号走线； 导电电极层，设置于所述薄膜晶体管阵列层远离所述衬底基板的一侧上，包括图 案化的多个导电电极，所述导电电极分别连接所述薄膜晶体管和所述信号走线； 像素定义层，设置于所述薄膜晶体管阵列层远离所述衬底基板的一侧上并覆盖所 述导电电极层，所述像素定义层上设有阵列排布的多个凹槽，所述凹槽暴露出部分所述导 电电极；以及 多个发光器件，所述发光器件粘附于相邻两个所述凹槽之间的所述像素定义层 上，所述发光器件与相邻两个所述凹槽之间各形成一微腔结构，所述发光器件通过填充至 所述微腔结构内的导电材料与所述导电电极电性连接。 根据本揭示一实施例，所述发光器件在所述衬底基板所在平面的正投影区域的两 侧均位于相邻两个所述凹槽在所述衬底基板所在平面的正投影区域内。 根据本揭示一实施例，所述像素定义层中粘附有所述发光器件的部分的高度小于 未粘附有所述发光器件的部分的高度。 根据本揭示一实施例，所述凹槽在所述像素定义层所在平面的开口形状包括矩 形、圆形或者回形。 4 CN 111584507 A 说　明　书 2/7 页 根据本揭示一实施例，所述凹槽在所述像素定义层所在平面的开口形状为回形， 所述凹槽中设有支撑柱，所述发光器件靠近所述衬底基板的一侧粘附于所述支撑柱上。 根据本揭示一实施例，所述支撑柱的高度与粘附有所述发光器件的所述像素定义 层的高度相同，且所述发光器件在所述衬底基板所在平面的正投影区域覆盖所述支撑柱在 所述衬底基板所在平面的正投影区域。 根据本揭示一实施例，所述发光器件为mini  LED芯片或者为micro  LED芯片。 本揭示实施例提供一种显示终端，包括终端主体和如上述的显示面板，所述显示 面板设置于所述终端主体上。 本揭示实施例还提供一种显示面板的制作方法，包括： 提供衬底基板，在所述衬底基板上形成层叠设置的薄膜晶体管阵列层和导电电极 层，所述导电电极层包括图案化的多个导电电极； 在所述薄膜晶体管阵列层上涂布有机光阻材料，刻蚀所述有机光阻材料形成像素 定义层以及间隔排布的多个暴露出部分所述像素电极的凹槽； 在所述像素定义层未固化之前，将多个发光器件转移至所述有机光阻材料上，使 所述发光器件与相邻两个所述凹槽之间的所述像素定义层粘结，所述发光器件与相邻两个 所述凹槽之间各形成一微腔结构； 在所述凹槽内填充导电材料，并对所述导电材料进行预固化，以使所述发光器件 通过所述导电材料与所述导电电极电性连接； 对转移至所述衬底基板上的所述发光器件进行检测并修复，检测以及修复完成后 对所述像素定义层和所述导电材料再次进行固化；以及 在所述像素定义层上形成覆盖所述发光器件的封装层。 根据本揭示一实施例，所述导电材料包括纳米导电银浆。 本揭示实施例的有益效果：本揭示实施例通过在像素定义层上设置阵列排布的多 个暴露出部分导电电极的凹槽，利用像素定义层的材料在未固化状态下的粘性将发光器件 粘附于相邻两个凹槽之间的像素定义层上，以对发光器件进行绑定前的初步固定，再通过 填充至发光器件与相邻两个凹槽之间各形成的微腔结构内的导电材料将发光器件与导电 电极绑定连接，以此防止发光器件绑定不良情况的发生，并降低修复成本。 附图说明 为了更清楚地说明实施例或现有技术中的技术方案，下面将对实施例或现有技术 描述中所需要使用的附图作简单介绍，显而易见地，下面描述中的附图仅仅是揭示的一些 实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附 图获得其他的附图。 图1为本揭示实施例提供的显示面板的平面示意图； 图2为图1中显示面板沿A-A方向的截面结构示意图； 图3为绑定发光器件前像素定义层所在平面的示意图； 图4为绑定发光器件后像素定义层所在平面的示意图； 图5为本揭示实施例提供的另一种显示面板沿图1中A-A方向的截面结构示意图； 图6为图5中绑定发光器件前像素定义层所在平面的示意图； 5 CN 111584507 A 说　明　书 3/7 页 图7为图5中绑定发光器件后像素定义层所在平面的示意图； 图8为本揭示实施例提供的显示终端的结构示意图； 图9为本揭示实施例提供的显示面板的制作方法的流程示意图； 图10A～10H为本揭示实施例提供的制作方法对应的显示面板的结构示意图。
