技术摘要：

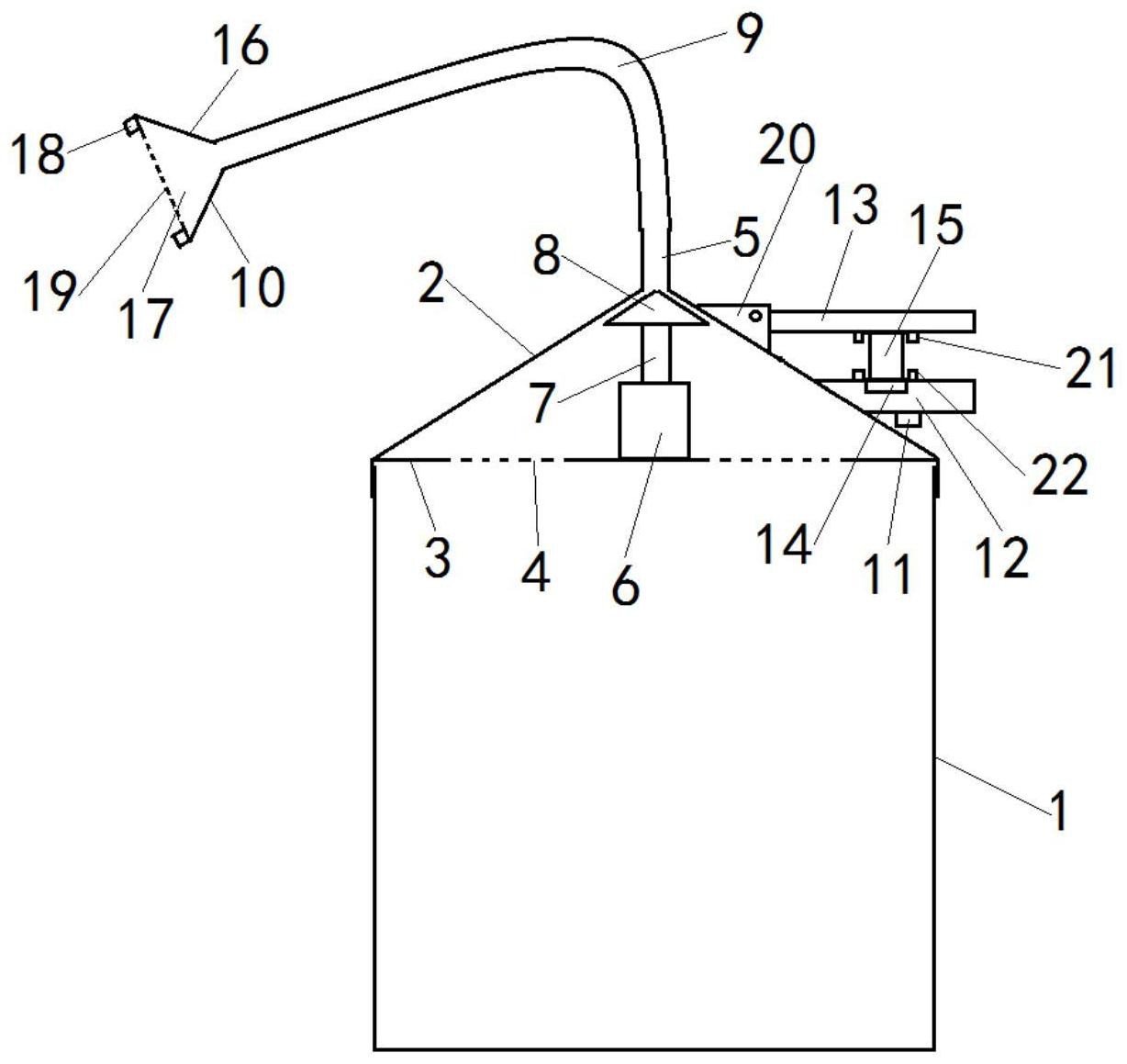

本发明提供一种应用于消防器材技术领域的水基灭火器结构，所述的水基灭火器结构的筒盖(2)下端内壁设置筒盖螺纹部，筒体(1)上端外壁设置筒体螺纹部，筒盖(2)内壁靠近下端设置连接板(3)，连接板(3)上设置多个通孔(4)，筒盖(2)上端设置出口管(5)，连接板(3)上设置伸缩气缸  全部
背景技术：
水基灭火器的灭火器机理为物理性。筒体内的灭火剂主要有碳氢表面活性剂、氟 碳表面活性剂、阻燃剂和助剂组成。灭火剂对A类火灾具有渗透的作用，如木材、布匹等，灭 火剂可以渗透可燃物内部，即便火势较大未能全部扑灭，其药剂喷射的部位也可以有效的 阻断火源，控制火灾的蔓延速度；对B类火灾具有隔离的作用，如汽油、及挥发性化学液体， 药剂可在其表面形成长时间的水膜，即便水膜受外界因素遭到破坏，其独特的流动性可以 迅速愈合，使火焰窒息。故水基型(水雾)灭火器具备其它灭火器无法媲美的阻燃性。水基型 灭火器不受室内、室外、大风等环境的影响，灭火剂可以最大限度的作用于燃烧物表面。但 是，现有的水基灭火器，结构方面存在局限，灭火器出口的大小的调节和封堵存在不足，影 响没火气整体质量和性能。
技术实现要素：
本发明所要解决的技术问题是：针对现有技术的不足，提供一种结构简单，在不使 用时能够方便可靠实现出口管的封堵，提高封闭性能，在使用时能够方便、精确调节出口管 开启角度，从而满足灭火时根据火势大小准确控制灭火器，提升灭火器性能的水基灭火器 结构。 要解决以上所述的技术问题，本发明采取的技术方案为： 本发明为一种水基灭火器结构，包括筒体、筒盖，所述的筒盖下端内壁设置筒盖螺 纹部，筒体上端外壁设置筒体螺纹部，筒盖内壁靠近下端设置连接板，连接板上设置多个通 孔，筒盖上端设置锥形体的出口管，连接板上设置伸缩气缸，伸缩气缸的伸缩杆上端设置锥 形体的调节封堵塞，出口管与灭火器软管一端连通，灭火器软管另一端安装灭火器喷头，伸 缩气缸与能够控制伸缩气缸的伸缩杆伸缩的控制部件连接。 所述的水基灭火器结构的筒盖外部设置凸出块和活动压杆，活动压杆位于凸出块 上方位置，凸出块上设置压力传感器，活动压杆和压力传感器之间设置弹性元件，所述的压 力传感器与控制部件连接。 所述的灭火器喷头包括喷头壳体，喷头壳体的开口端拧装限位套环，喷头壳体和 限位套环之间活动夹装喷头喷洒板，雾化板上设置多个喷孔。 所述的活动压杆与筒盖上的连接座铰接连接，活动压杆压下时，活动压杆设置为 能够施力在弹性部件上，推动弹性部件施加压力在压力传感器的结构。 所述的弹性部件未施加压力在压力传感器上时，控制部件设置为能够控制伸缩气 缸的伸缩杆处于最大伸出位置状态。 所述的弹性部件施加压力在压力传感器上时，控制部件设置为能够控制控制伸缩 气缸的伸缩杆进行收缩的结构。 3 CN 111569325 A 说　明　书 2/4 页 所述的控制部件内设置为存储有伸缩气缸的伸缩杆的收缩位置与压力传感器反 馈的压力数值的对应关系信息的结构。 所述的弹性部件施加在压力传感器上的压力逐渐增大时，控制部件设置为能够控 制伸缩气缸的伸缩杆收缩位置逐渐增大的结构；所述的弹性部件施加在压力传感器上的压 力消失时，控制部件设置为能够控制伸缩气缸的伸缩杆回复到处于最大伸出位置状态的结 构。 所述的控制部件内设置为存储有伸缩气缸的伸缩杆的最大收缩位置状态信息的 结构，所述的伸缩气缸的伸缩杆收缩到最大收缩位置信息时，无论弹性部件施加在压力传 感器上的压力如何增大，伸缩气缸的伸缩杆都不再继续收缩。 所述的弹性部件为螺旋弹簧，弹性部件上端卡装在活动压杆下端面的上卡槽内， 弹性部件下端卡装在凸出块下端面的下卡槽内，弹性部件下端压靠在位于下卡槽内的压力 传感器上。 采用本发明的技术方案，能得到以下的有益效果： 本发明所述的水基灭火器结构，针对现有技术中存在的缺陷，有针对性地进行局 部结构改进，使得筒盖上部为锥形体结构，而筒盖上部连通出口管，而同时设置锥形体的调 节封堵塞与筒盖上部配合。这样，当水基灭火器结构未使用时，伸缩气缸的伸缩杆处于常态 状态，伸缩气缸的伸缩杆的常态状态即是处于最大伸出位置状态。此时，调节封堵塞贴合在 筒体上端，实现出口管部位的有效密封。而在需要使用水基灭火器进行灭火时，通过控制部 件控制伸缩气缸的伸缩杆收缩，此时，调节封堵塞相对于筒盖下移，调节封堵塞离开筒盖， 使得进口管处于打开状态，而伸缩气缸的伸缩杆收缩距离不同，出口管打开的开度不同，从 而满足水基灭火器开启使用需求，而通过控制部件控制出口管开启角度调节，有效提高开 启角度控制精准度。本发明所述的水基灭火器结构，结构简单，在不使用时能够方便可靠实 现出口管的封堵，提高封闭性能，在使用时能够方便、精确调节出口管开启角度，满足灭火 时根据火势大小准确控制灭火器，提升灭火器性能。 附图说明 下面对本说明书各附图所表达的内容及图中的标记作出简要的说明： 图1为本发明所述的水基灭火器结构的结构示意图； 附图中标记分别为：1、筒体；2、筒盖；3、连接板；4、通孔；5、出口管；6、伸缩气缸；7、 伸缩杆；8、调节封堵塞；9、灭火器软管；10、灭火器喷头；11、控制部件；12、凸出块；13、活动 压杆；14、压力传感器；15、弹性元件；16、喷头壳体；17、开口端；18、限位套环；19、喷头喷洒 板；20、连接座；21、上卡槽；22、下卡槽。
