技术摘要：
本发明提供了一种射频前端架构、天线装置及通信终端。本发明一方面提供了一种射频前端架构，其包括主射频前端模块和副射频前端模块；本发明提供的通信终端，其对内部天线装置上的射频前端架构进行优化，可工作在多天线工作模式下，实现对多路射频信号的接收和发送。本  全部
背景技术：
随着移动通信技术的飞速发展，如图1所示，在通信终端1000上，其通过内置的天 线装置100实现其无线通信。随着第五代移动通信技术（5G）的发展与应用，智能设备特别是 移动终端中的5G技术面临着新的挑战。5G技术中更快的网络传输速度、更大的网络容载能 力以及更低的网络延迟等技术优势的实现都需要5G天线技术的进一步优化。现有天线装置 一般均包括基带模块、射频收发模块、射频前端架构和天线链路模块几部分；基带模块用于 执行数字基频信号处理，进行数字基频信号的编码解码；射频收发模块用于执行数字基频 和模拟射频信号之间的转换，将基带模块发出的数字基频信号处理成射频模拟信号然后发 送给射频前端架构，或者接收射频前端架构传输的射频模拟信号，转换为数字基频信号发 送给基带模块；所述射频前端架构选择向天线链路模块发送射频模拟信号或者从天线链路 模块接收射频模拟信号，实现对射频模拟信号的放大、滤波等处理。天线链路模块中包括外 接的天线，以实现接收或者发送射频模拟信号。 在移动终端的5G技术的应用中，多进多出（MIMO）成为了较为重要的技术。MIMO是 为了极大地提高信道容量，在发送端和接收端都使用多根天线，在收发之间构成多个信道 地天线系统。在移动终端的5G通信中，对不少频段的数据传输需要实现1T4R、2T4R等。而为 了支持1T4R、2T4R等的实现，需要增加对应的发射和/或接收链路，提高了电路设计的复杂 度，也不可避免地增加了射频前端架构的面积，有必要进行进一步的精简。
技术实现要素：

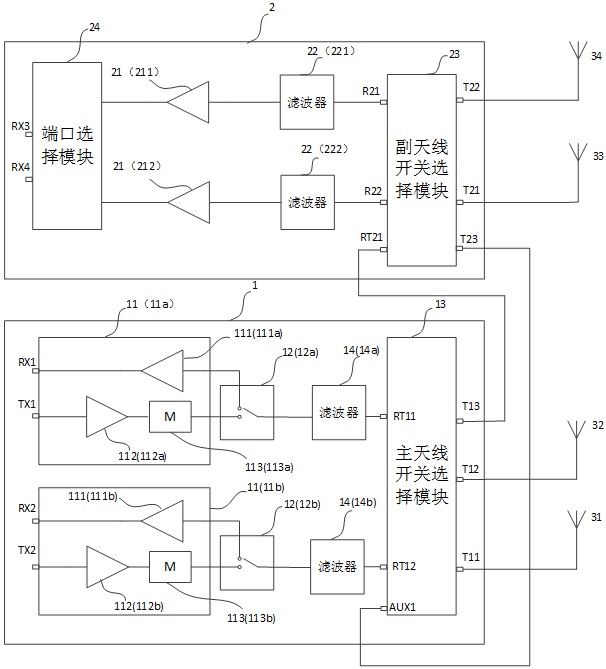

为解决现有技术中射频前端模块形成的架构需要增加对应的发射和/或接收链 路，提高了电路设计的复杂度，增加了射频前端架构的面积的问题，本发明提供了一种射频 前端架构、天线装置及通信终端。 本发明一方面提供了一种射频前端架构，其包括主射频前端模块和副射频前端模 块； 所述主射频前端模块包括主天线开关选择模块及至少两路主信号收发链路；至少两路 所述主信号收发链路均连接所述主天线开关选择模块； 每路所述主信号收发链路包括依次设置的射频功放模块、射频收发开关、多频段主滤 波器； 所述射频功放模块包括主低噪声放大器和功率放大器；所述功率放大器和所述主低噪 声放大器连接所述射频收发开关；所述主低噪声放大器用于接收从射频收发开关传输过来 的射频信号，并将其放大后输出给射频收发模块，所述主低噪声放大器支持多频段信号的 放大；所述功率放大器用于接收射频收发模块发送的射频信号放大后输出至射频收发开 5 CN 111600616 A 说　明　书 2/12 页 关； 所述射频收发开关设于射频功放模块和所述多频段主滤波器之间，用于切换多频段主 滤波器与所述主低噪声放大器或功率放大器的连接，以选择将多频段主滤波器连通所述主 低噪声放大器或者所述功率放大器； 所述多频段主滤波器设于所述天线开关选择模块和所述射频收发开关之间，用于将功 率放大器放大后的射频信号进行滤波后传输给所述主天线开关选择模块或者从所述主天 线开关选择模块中接收到的射频信号进行滤波后传输给所述主低噪声放大器； 所述主天线开关选择模块用于连接选通两路主信号收发链路及主天线或者连接副射 频前端模块； 所述副射频前端模块包括副天线开关选择模块及至少两路副信号接收链路； 每路所述副信号接收链路均包括副低噪声放大器和多频段副滤波器； 所述副天线开关选择模块用于连接选通副天线或者主射频前端模块，用于接收主天线 或者副天线的射频信号，或者将副天线接收的射频信号传递给主射频前端模块；所述多频 段副滤波器用于将副天线开关选择模块接收到的射频信号进行滤波后传输给副低噪声放 大器；所述副低噪声放大器用于接收从多频段副滤波器传输过来的射频信号，并将其放大 后输出给射频收发模块，所述副低噪声放大器支持多频段信号的放大。 本发明第二方面提供了一种天线装置，包括基带模块、射频收发模块、射频前端构 架及天线链路模块；所述射频前端构架上述的射频前端架构。 本发明第三方面提供了一种通信终端，所述通信终端包括上述的天线装置。 本发明提供的通信终端，其对内部天线装置上的射频前端架构进行优化，通过设 置主射频前端模块和副射频前端模块；其在主射频前端模块中通过两路主信号收发链路及 主天线开关选择模块，可工作在多天线工作模式下，其通过射频收发开关实现射频信号的 接收或者发送，并通过天线开关选择模块，可选通相关的端口，以选通连接主天线链路和通 过副射频前端模块选通连接副天线链路，实现多条天线链路的选择，且每条天线链路的射 频信号是可选择的。同时，通过副射频前端模块中的两路副信号接收链路及副天线开关选 择模块，选通连接副天线链路和通过主射频前端模块选通连接主天线链路，实现对多路射 频信号的接收。本申请中射频前端架构结构相对简单，仅需两个射频前端模块即可实现对 射频信号的多路发射和多路接收的同时，还能灵活控制和调整所需接入的不同的频段信 号，并且，射频前端架构中的低噪声放大器均支持多频段信号的放大，可以实现在较少的射 频前端模块中保证了1T4R、2T4R等功能的实现，保证了该射频前端架构丰富的功能实现，也 降低射频前端架构的面积。 附图说明 图1是通信终端中内置天线装置的示意图； 图2是本发明
