技术摘要：
本发明公开了一种OLED显示面板及OLED显示器，所述OLED显示面板包括透明光阻图案层(30)，所述透明光阻图案层(30)的第一面设有若干微透镜结构(301)；透明导电薄膜(40)，覆盖于所述微透镜结构(301)上，且所述透明导电薄膜(40)的结构与微透镜结构(301)相同；平坦层(50)，覆  全部
背景技术：
有机发光二极管(Organic  Light  Emitting  Diode，OLED)具有自发光、低能耗、广 视角、快速响应等诸多优异特性，被广泛地应用于显示屏的制造中。并且由OLED所制成的显 示面板具有结构简单、可弯折等特性，引起了科研界和产业界极大的兴趣，被认为是极具潜 力的下一代显示技术。 请参见图1，图1为本发明实施例提供的一种现有技术的OLED的结构示意图，OLED 为一种多层结构，包括基底(Substrate)、透明电极(Transparentelectrode)、有机发光层 (EL  organics)，金属电极(Metal  Electrode)。 OLED的发光层发射出的光经过很多层有机材料的吸收和反射之后，会产生表面等 离子体模态(Surface  plasmon)损失、波导模态(Waveguide  mode)损失、基底模态 (Substrate  mode)损失、金属损失(Metal  Losses)等，请再次参见图1，OLED为一种底发射 结构，可以看出发光层发射出的光在不同层产生的各种损失模式以及各损失模式所占的比 例，导致光的出光率降低了约20％左右。因此，无论对于底发射结构还是顶发射结构，这些 光损失的存在会导致OLED结构整体光的出光率(Out-coupling  efficiency)降低。
技术实现要素：

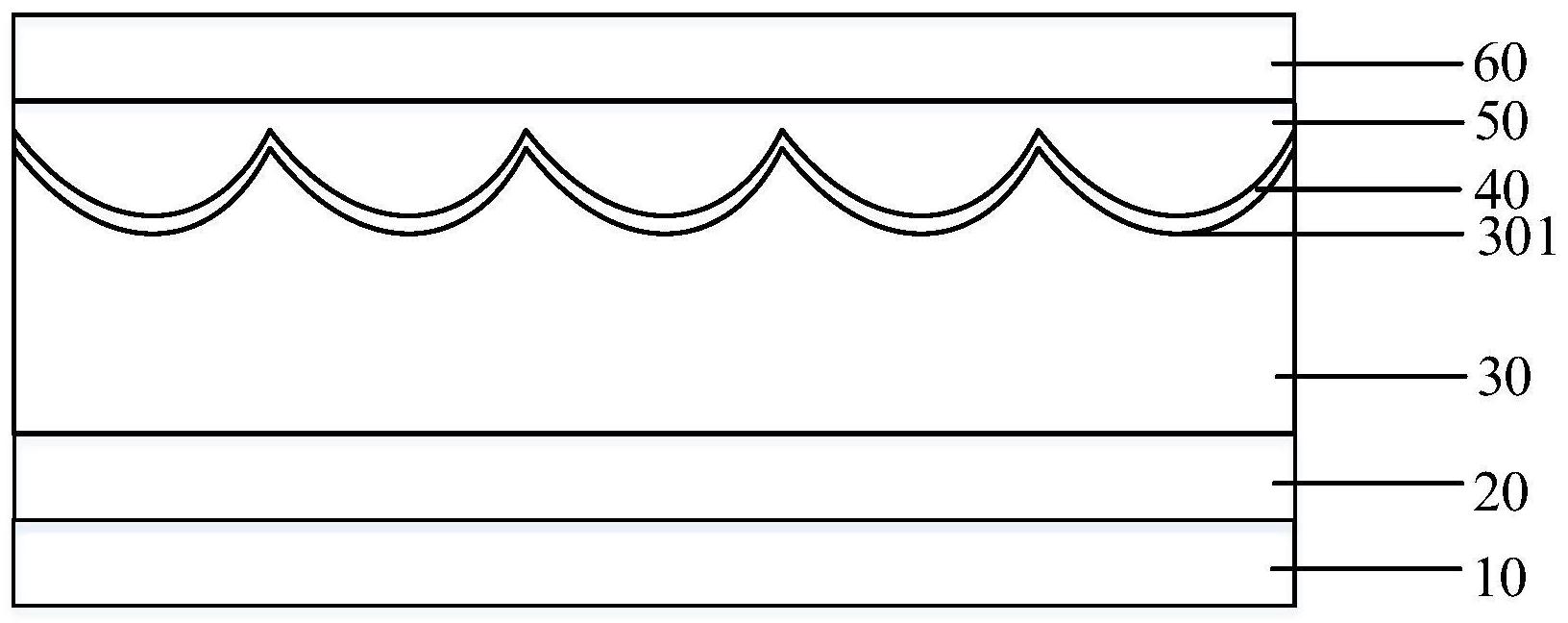

为了解决现有技术中存在的上述问题，本发明提供了一种OLED显示面板及OLED显 示器。本发明要解决的技术问题通过以下技术方案实现： 本发明实施例提供了一种OLED显示面板，包括： 透明光阻图案层，所述透明光阻图案层的第一面设有若干微透镜结构； 透明导电薄膜，覆盖于所述微透镜结构上，且所述透明导电薄膜的结构与微透镜 结构相同； 平坦层，覆盖于所述透明导电薄膜上。 在本发明的一个实施例中，所述透明光阻图案层的微透镜结构朝着靠近所述透明 光阻图案层的第二面的方向凹陷。 在本发明的一个实施例中，所述微透镜结构的基底形状为圆形、正方形或正六边 形。 在本发明的一个实施例中，若干所述微透镜结构阵列分布于所述透明光阻图案层 的第一面上。 在本发明的一个实施例中，所述透明导电薄膜为ITO薄膜。 在本发明的一个实施例中，所述透明导电薄膜的第一尺寸与第二尺寸的比值介于 0～5之间。 在本发明的一个实施例中，还包括发光结构层，设置于所述平坦层上。 3 CN 111599932 A 说　明　书 2/6 页 在本发明的一个实施例中，所述透明导电薄膜的第一尺寸小于所述发光结构层的 厚度。 在本发明的一个实施例中，还包括基板和薄膜晶体管阵列层，所述薄膜晶体管阵 列层和所述基板依次层叠于所述透明光阻图案层的第二面。 本发明一个实施例还提供一种OLED显示器，包括上述任一项实施例所述的OLED显 示面板。 本发明的有益效果： 本发明通过在透明光阻图案层上设置若干微透镜结构，并将透明导电薄膜覆盖于 微透镜结构上，将透明导电薄膜做成微透镜结构，并在透明导电薄膜上覆盖有平坦层，提高 OLED显示面板的出光效率，从而提高了OLED显示器整体的出光效率。 附图说明 图1为本发明实施例提供的一种现有技术的OLED的结构示意图； 图2为本发明实施例提供的一种OLED显示面板的结构示意图； 图3a为本发明实施例提供的一种现有技术的OLED光的反射与折射路线示意图； 图3b为本发明实施例提供的一种通过透明导电薄膜的光的反射与折射路线示意 图； 图4为本发明实施例提供的一种圆形基底的透明导电薄膜的结构示意图； 图5为本发明实施例提供的一种正交阵列分布的透明导电薄膜的结构示意图； 图6为本发明实施例提供的一种呈六边形形状阵列分布的透明导电薄膜的结构示 意图； 图7为本发明实施例提供的一种正方形形基底的透明导电薄膜的结构示意图； 图8为本发明实施例提供的一种正六边形基底的透明导电薄膜的结构示意图； 图9为本发明实施例提供的一种截面形状为半椭球形的透明导电薄膜的结构示意 图； 图10为本发明实施例提供的一种截面形状为半球形的透明导电薄膜的结构示意 图。
