技术摘要：
本发明涉及生物细胞技术领域，且公开了一种生物细胞培养用自动开盖装置，包括主座，所述主座下段的顶部通过弹性伸缩组件活动插接有置物板，主座上段的左侧滑动插接有滑座，置物板的顶部滑动连接有贯穿滑座的水平滑板，主座上端的右侧滑动插接有定位夹板，滑座内部的右  全部
背景技术：
生物的细胞，包括微生物、动物的细胞系以及植物的细胞或组织都可以在人工培 养基上进行培养，细胞培养是指在体外模拟体内环境，使得细胞生存、生长、繁殖并维持主 要结构和功能的一种方法，通过这种方法，既可以获得大量细胞，也可以借此研究细胞的特 征，因此在生物学和医学等领域内被广泛使用。 生物细胞在培养的过程中常用到的一种仪器就是培养瓶，培养瓶内填充有培养液 或培养基，将细胞放置在培养瓶中进行培养，为了避免受到外部环境的干扰，培养瓶一般都 需要用瓶盖或瓶塞盖紧，在生物细胞培养的过程中，还需要进行各项检查和测量以及补充 氧气等操作，因此需要将瓶盖再打开，由于细胞培养工程中，培养量一般比较大，培养瓶数 目较多，为了提高工作效率，目前的操作人员都是采用单手开瓶盖，另一只手同时进行其他 操作的方式，培养瓶的配盖一般也都盖的比较紧，导致单手开瓶盖的难度增大，且容易出现 手部疲劳的现象。
技术实现要素：

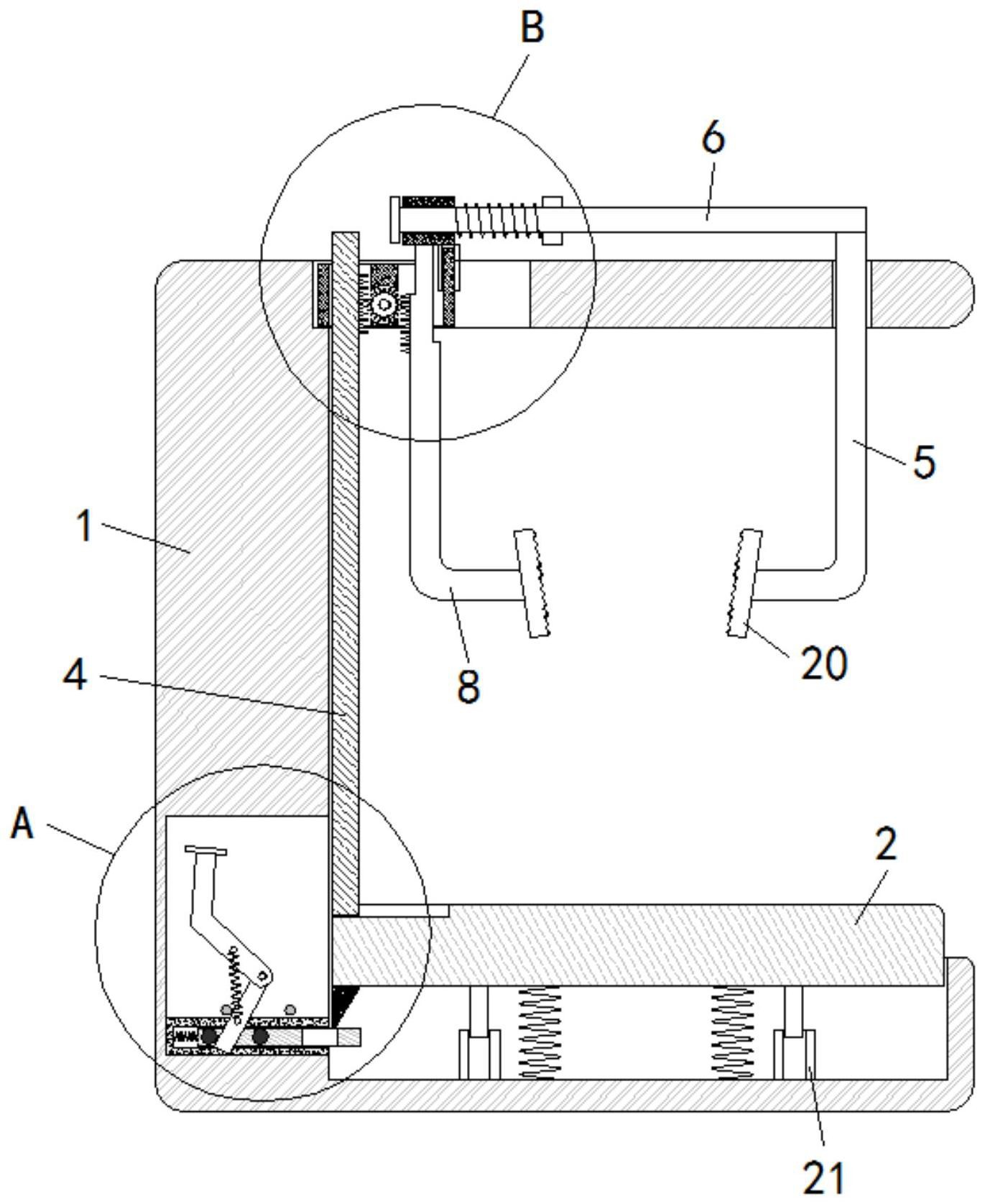

(一)技术方案 为实现上述目的，本发明提供如下技术方案： 一种生物细胞培养用自动开盖装置，包括主座，所述主座下段的顶部通过弹性伸 缩组件活动插接有置物板，主座上段的左侧滑动插接有滑座，置物板的顶部滑动连接有贯 穿滑座的水平滑板，主座上端的右侧滑动插接有定位夹板，定位夹板的顶部固定连接有连 接板，连接板的左侧活动套接有滑套，滑座内部的右侧滑动插接有活动夹板，活动夹板通过 齿轮与水平滑板啮合连接，主座的内部且位于置物板的左下方固定连接有导座，导座的右 侧活动插接有活动板，主座的内部且位于导座的上方固定连接有固定轴，固定轴的外侧活 动套接有推板和转板，推板和转板的正面之间固定安装有拉簧，活动板的正面且位于转板 的左侧和右侧均固定连接有拨杆，导座的上方且位于转板的左侧和右侧均固定连接有限位 杆，置物板的底部左侧固定连接有楔形板，活动板的内部开设有与楔形板对应的通槽。 优选的，所述主座的上段开设有与滑座对应的限位滑槽，使得滑座只能水平滑动。 优选的，所述置物板的顶部开设有与水平滑板对应的水平滑槽，水平滑板只能在 置物板上水平滑动。 优选的，所述滑套的右侧设置有复位弹簧组件，滑套的底部与活动夹板的顶部固 定连接，滑套的底部与滑座的顶部活动套接，使得活动夹板可以带动滑套在滑座的上方上 下移动。 优选的，所述滑座的内部设置有分别与水平滑板和活动夹板相对应的垂直滑槽， 且垂直滑槽内设置有限位块，使得水平滑板和活动夹板都只能在滑座内部上下滑动，限位 3 CN 111591940 A 说　明　书 2/4 页 块可以避免活动夹板从滑座内脱离。 优选的，所述齿轮转动安装在滑座的内部，水平滑板和活动夹板相对面的一侧均 设置有与齿轮相啮合的齿条段，保证了水平滑板和活动夹板的上下反向运动。 优选的，所述活动板的左侧安装有复位弹簧，活动板的右侧延伸至置物板的下方。 优选的，所述推板和转板分别位于固定轴的上方和下方，且推板的顶部设置有与 水平滑板对应的推压块，当推板向右偏转后，会推动水平滑板右移。 优选的，所述水平滑板和活动夹板底部相对面的一侧均固定连接有卡板，且卡板 呈倾斜状，方便将培养瓶的瓶盖向上挤出。 二有益效果 与现有技术相比，本发明提供了一种生物细胞培养用自动开盖装置，具备以下有 益效果： 1、该生物细胞培养用自动开盖装置，将培养瓶放置在置物板上，培养瓶在重力作 用下挤压置物板下移，置物板带动楔形板和水平滑板下移，楔形板带动推板偏转，推板在拉 簧作用下撞击在水平滑板上，使其右移，水平滑板带动滑座和活动夹板右移，卡板将培养瓶 的瓶盖夹持住，同时，水平滑板下移的过程中通过齿轮带动活动夹板，因此两个卡板夹紧瓶 盖且向上移动，使得瓶盖往上拔起变松，便于操作者在后面的工作中单手将培养瓶的瓶盖 打开，结构简单，使用方便。 2、该生物细胞培养用自动开盖装置，在使用时，操作者只需将培养瓶放置在置物 板上就能实现瓶盖的松动效果，单手也可完成，省时省力，操作简单，使用方便，极大的提高 了工作效率。 3、该生物细胞培养用自动开盖装置，通过设置两个卡板，将培养瓶放置在靠近右 边的卡板处，左边的卡板向右上方运动，左边的卡板向上方运动，可实现对于不同的培养 瓶，都能将瓶盖夹紧后向上拔起松动的效果，适用范围广。 附图说明 图1为本发明正面剖视图； 图2为本发明图1中A部分放大图； 图3为本发明图1中B部分放大图。 图中：1、主座；2、置物板；3、滑座；4、水平滑板；5、定位夹板；6、连接板；7、滑套；8、 活动夹板；9、齿轮；10、导座；11、活动板；12、固定轴；13、推板；14、转板；15、拉簧；16、拨杆； 17、限位杆；18、楔形板；19、通槽；20、卡板；21、弹性伸缩组件。
