技术摘要：
本发明公开了一种数学绘图仪，包括母尺和齿轮，所述母尺的内圈设置有母尺内齿轮圈，所述齿轮为多个直径不同的齿圈构成，每个齿圈相互之间能够固定和拆卸，每个齿圈上均设置有笔尖孔。与现有技术相比，本发明通过多个齿轮进行套合，从而构成组合齿轮，不仅齿轮的大小可  全部
背景技术：
平面几何作图大多只能用直尺、圆规等，用直尺与圆规当然可以做出许多种之图 形，但有些图形如曲线就做不出来。有些问题看起来好像很简单，但真正做出来却很困难， 现有技术中有齿轮绘制规律曲线的工具，但一种个大小的齿轮只能画出一个形状的曲线， 通过在一个齿轮上设置不同位置的孔而画出不同的曲线，但可以画出曲线的数量有限，这 就需要不同大小的齿轮，因此，存在改进空间。

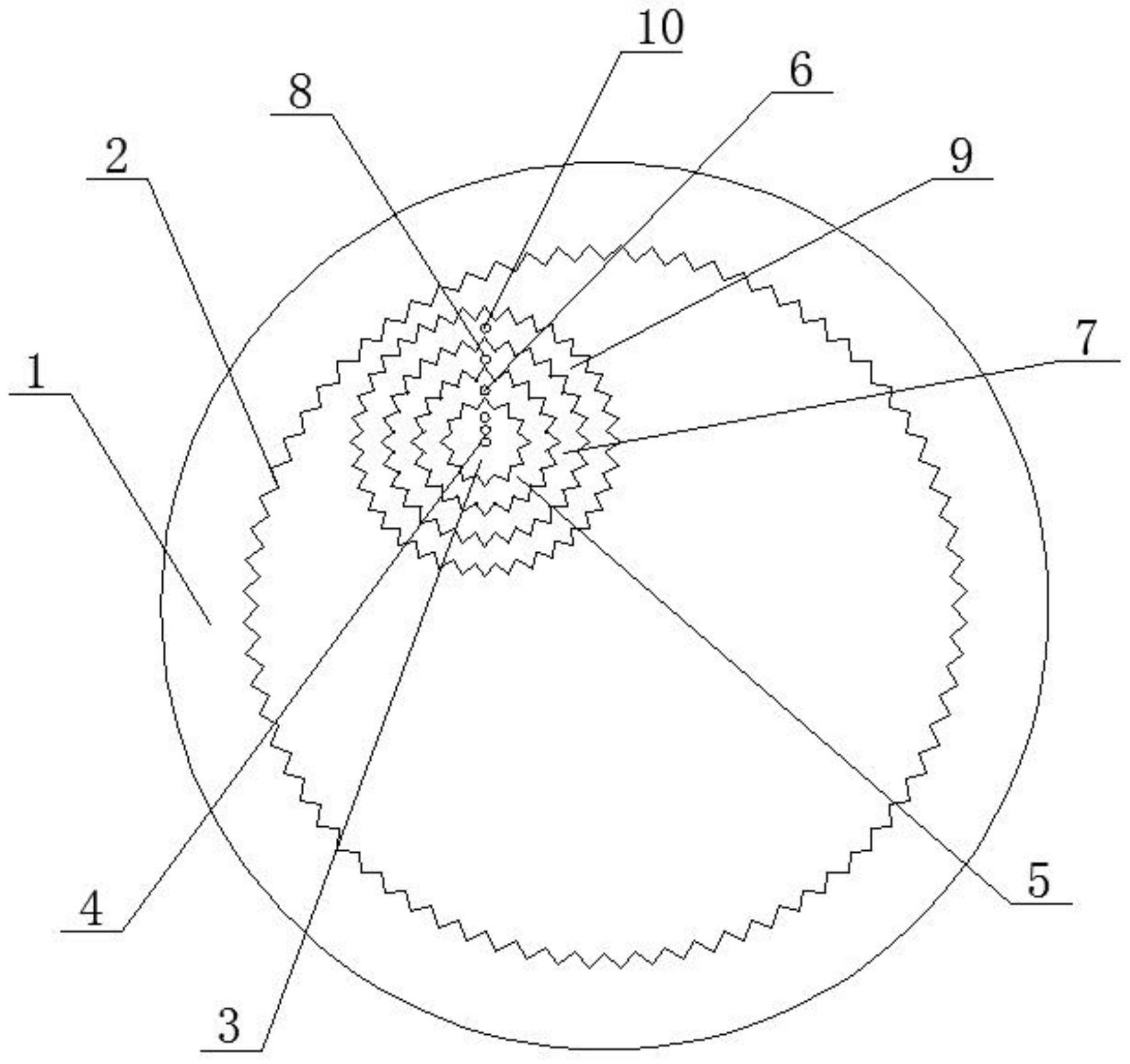

技术实现要素：
