技术摘要：

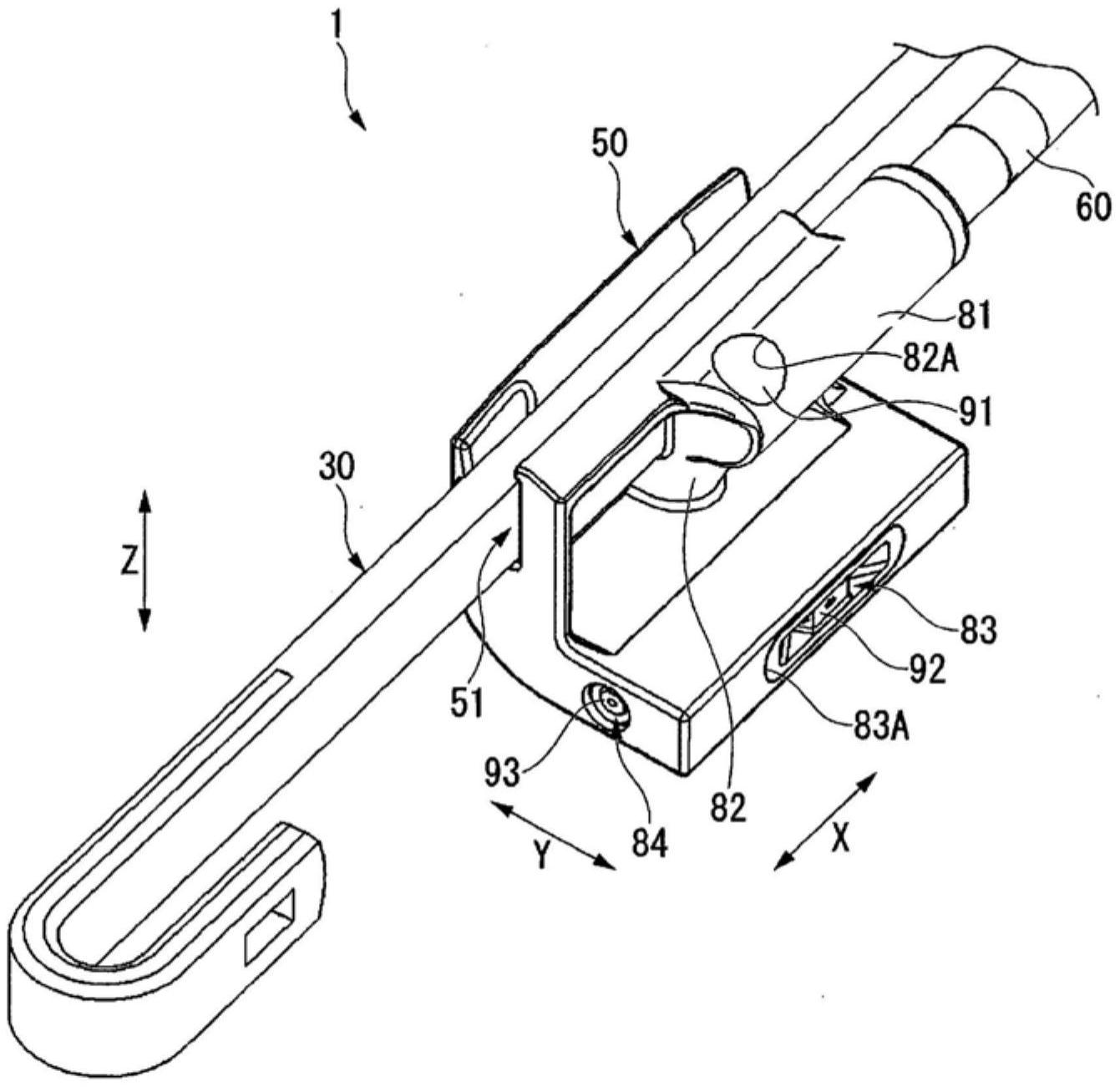

本发明可抑制雨刮臂整体增大，并提升美观度。一种雨刮臂1，包括：臂片30，连结有对擦拭面进行擦拭的雨刮片；软管60，供给洗涤液；以及洗涤器喷嘴50，与软管60连接，安装在臂片30之中，与和雨刮片的连结部分相比更靠基端部侧；在洗涤器喷嘴50形成有：第一流路81，在长边  全部
背景技术：
从先前以来，已知有如下述专利文献1中所示的雨刮臂。在所述雨刮臂中，在连结 雨刮片的臂片安装有喷射洗涤液的洗涤器喷嘴。 而且，为了朝雨刮片进行擦拭的擦拭面之中，雨刮片的附近喷射洗涤液，将洗涤器 喷嘴的喷射口与臂片的位置在雨刮片对擦拭面进行擦拭时可移动的宽度方向上错开配置。 现有技术文献 专利文献 专利文献1：日本专利特开2017-077865号公报
技术实现要素：
发明所要解决的问题 但是，在先前的雨刮臂中，对照洗涤器喷嘴的喷射口的位置，将与洗涤器喷嘴连接 的软管相对于雨刮臂在宽度方向上错开配置。因此，存在雨刮臂整体在宽度方向上变大，雨 刮臂的美观度变差这一问题。 本发明是鉴于所述情况而成，其目的在于提供一种抑制雨刮臂整体在宽度方向上 增大，并提升美观度的雨刮臂。 解决问题的技术手段 为了解决所述课题，本发明的雨刮臂包括：臂片，连结雨刮片，在第一方向上延伸； 软管，供给洗涤液，并且沿着所述臂片来配置；以及洗涤器喷嘴，与所述软管连接，安装在所 述臂片之中，与和所述雨刮片的连结部分相比更靠基端部侧；所述雨刮臂的特征在于，在所 述洗涤器喷嘴形成有：第一流路，在所述第一方向上延长；第二流路，与所述第一流路连接、 且在第二方向上延长，所述第二方向与所述第一方向交叉，并且在所述雨刮片对擦拭面进 行擦拭时可移动；第三流路，与所述第二流路连接、且在第三方向上延长，所述第三方向与 所述第一方向及所述第二方向分别交叉，并且与所述擦拭面正交；以及嵌合槽，使所述臂片 嵌合、且沿着所述第一方向延长。 如此，在所述构成中，在洗涤器喷嘴形成有第一流路、第二流路、及第三流路，所述 各流路整体三维地延长。另外，在洗涤器喷嘴形成有在与第一流路相同的方向上延长，使臂 片嵌合的嵌合槽。 因此，当已将臂片嵌合在嵌合槽中时，可将与洗涤器喷嘴连接的软管以相对于臂 片，在与第一方向交叉的第二方向上重叠的方式配置。由此，可抑制雨刮臂整体在与第一方 向及第二方向分别交叉的第三方向上增大，并提升美观度。 另外，也可以是，所述第二流路包括朝所述第二方向之中，与所述第三流路相反侧 开口的第一开口部，在所述第一开口部安装堵塞盖，所述第三流路包括朝所述擦拭面侧开 3 CN 111556831 A 说　明　书 2/6 页 口的第二开口部。 在此情况下，第二流路包括第一开口部，因此可容易地形成第二流路。另外，第三 流路包括第二开口部，因此可容易地形成第三流路。 另外，也可以在所述嵌合槽的内表面形成朝所述第三方向凹陷的凹部，在所述臂 片的外表面形成突部，所述突部朝所述第三方向突出，且嵌合在所述凹部中。 在此情况下，使形成在臂片的外表面的突部嵌合在形成在嵌合槽的内表面的凹部 中，由此可使臂片牢固地嵌合在嵌合槽内。 另外，所述洗涤器喷嘴也可以通过合成树脂材料的射出成形来形成，所述凹部在 第一方向上开口。 在此情况下，可容易且廉价地形成洗涤器喷嘴。另外，嵌合槽的凹部在第一方向上 开口，因此为了形成嵌合槽而将芯模(core  mold)的抽出方向设为第一方向，由此可在嵌合 槽的内表面容易地形成凹部。 发明的效果 根据本发明，可抑制雨刮臂整体增大，并提升美观度。 附图说明 图1是装载有本发明的一实施方式的雨刮臂的车辆的正面图。 图2是图1中所示的雨刮臂的立体图。 图3是图1中所示的雨刮臂的背面图。 图4是图1中所示的雨刮臂的平面图。 图5是表示从图3中所示的雨刮臂中去除了雨刮片橡胶条的状态的图。 图6是图5中所示的雨刮臂之中，洗涤器喷嘴周边的放大图。 图7是图6中所示的洗涤器喷嘴的放大图。 图8是图7中所示的洗涤器喷嘴的俯视图。 图9是图7中所示的洗涤器喷嘴的背面图。 图10是图7中所示的洗涤器喷嘴的侧面图。 图11是图7及图9中所示的A-A线箭视剖面图。 图12是图7及图8中所示的B-B线箭视剖面图。 图13是表示在图8中所示的洗涤器喷嘴安装有臂片的状态的图。 图14是表示在图10中所示的洗涤器喷嘴安装有臂片的状态的图。 图15是表示图11中所示的洗涤器喷嘴的变形例的图。 图16是表示从图1中所示的雨刮臂喷射了洗涤液的状态的图。
